КОНТРОЛЛЕР ДВУСТОРОТНЫХ ВОРОТ, БЛОК УПРАВЛЕНИЯ 12/24 В ПОСТОЯННОГО ТОКА

Sterownik bramy jedno lub dwuskrzydłowej 12/24VDC.

Centrala bardzo prosta w uruchomieniu, nie wymaga programowania, wystarczy ustawić odpowiednie wartości na potencjometrach :

• Prąd M1, Prąd M2
• Czas autozamykania
• Czas otwierania/zamykania

Służy ona do sterowania, napędzania siłowników dwuprzewodowych ( z wbudowanymi włącznikami krańcowymi).

Opcjonalna praca bez krańcówek na zasadzie wykrywania przeciążenia danego siłownika.

Możliwość pracy skrzydeł na zakładkę (Silnik M1 otwiera się jako pierwszy natomiast silnik M2 po ok 2 sekundach), podczas zamykania Silnik M2 zamyka się jako pierwszy natomiast silnik M1 po ok 5 sekundach.

Opcja autozamykania (wymaga montażu fotokomórki), podczas otwierania lub tuż po nim pojawienie się sygnału z fotokomórki powoduje pełne otwarcie bramy oraz automatyczne zamknięcie po upływie czasu opóźnienia autozamykania.

Zabezpieczenie przed przytrzaśnięciem (wymaga montażu fotokomórki) podczas zamykania pojawienie się sygnału z fotokomórki powoduje automatyczne przejście do otwierania. Po odliczeniu czasu opóźnienia autozamykania następuje ponowne zamknięcie bramy.

Drugim zabezpieczeniem jest wykrycie przekroczenia prądu (ustawione za pomocą potencjometru prąd M1 oraz prąd M2) w tym przypadku po ok 2 s. następuje wyłączenie danego siłownika i kończy się cykl.

Dedykowane zasilanie to zasilacz napięcia stałego 24V DC. ( w przypadku zasilania z transformatora AC należy stosować mostek prostowniczy wraz z kondensatorem filtrującym).

Możliwość zaprogramowania do 15 pilotów.

Dodatkowe wyjście do sterowania np. elektro-zamkiem furtki.

Możliwość podpięcia zewnętrznego przycisku chwilowego do sterowania cyklem (otwieranie-stop-zamykanie).

Pilot posiada 4 przyciski pełniące następujące funkcje :

• Otwieranie
• Zamykanie
• Stop
• Furtka

W zestawie :

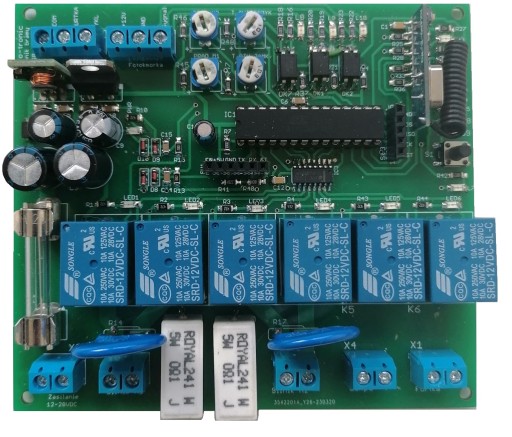

• Płytka sterująca
• Pilot zdalnego sterownia 2 szt
• Instrukcja obsługi

Funkcjonalność:

• Obsługa urządzenia sygnalizującego (np. lampy)
• Sterowanie ręczne przy pomocy przycisku zwiernego (chwilowego)
• W razie potrzeby centrala może być rozbudowana o kolejne piloty
• Łatwe programowanie dodatkowych pilotów radiowych
• Obsługa bariery podczerwieni
• Współpraca z siłownikami dwuprzewodowymi na napięcie 12/24VDC
• Aktywny układ pomiaru prądu oddzielny dla każdego siłownika
• Opóźnienie - praca na tzw. zakładkę.
• Zintegrowany tor radiowy do 15 pilotów
• Funkcja autozamykania
• Funkcja furtki

Instrukcja do pobrania w zakładce dodatkowe informacje.

Parametry techniczne

• Napięcie zasilania 12/24VDC
• Pobór prądu w stanie pracy 200mA
• Pobór prądu w stanie czuwania 10mA
• Maksymalny prąd siłowników 4,5A (regulowany 0,5-4,5A)
• Regulacja czasu autozamykania 0-15s (0-wyłączone)
• Regulacja czasu otwierania/zamykania 3s-4 min
• Parametry ustawiane za pomocą 4 potencjometrów
• Częstotliwość radiowa 433MHz
• Wymiar płytki 115x102 mm
