Famicom Pegasus - аудио видео AV мод без сверления

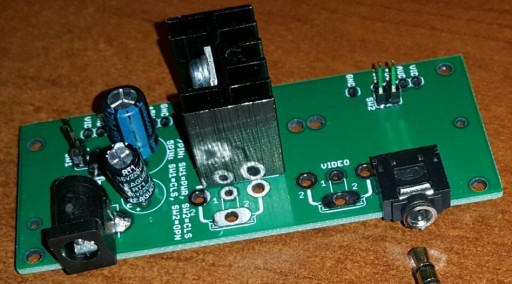

Płytka, dzięki której Twój famicom będzie można podłączyć do współczesnego TV i uzyskać obraz najlepszej jakości.

Płytkę montuje się w miejscu oryginalnej płytki z gniazdem zasilania w Famicomie.

W miejscu gdzie było gniazdo antenowe teraz jest gniazdo mini jack, w którym sa sygnały audio+video.

Za pomocą przejściówki minijack (3 bieguny) -> 2x RCA (chinch), można konsołę podłączyć do telewizora z wejściami chinch.

Przejścióka JEST W ZESTAWIE.

Nie trzeba wiercić żadnych otwórów w konsoli.

Wystarczy jedynie wylutować oryginalną płytkę i wlutować w jej miejsce tą. Dodatkowo wbudowane jest zabezpieczenie przed podąłczeniem nieprawidłowego zasilacza (z plusem w środku - konsola po prostu się nie włączy).

Do płytki można tez oprócz gniazda mini-jack, wlutować dwa klasyczne gniazda chinch AUDIO=VIDEO, jednak wtedy należy delikatnie powiększyć otwory w obudowie.

Płytka przystosowana do obu wersji Famicom-ów:

* wersja 1 - w której łąączy się płytki za pomoca 7 pinowej taśmy. W tym przypadku z oryginalnej płytki należy też odlutowac 2 żyłowy kabelek od przycisku POWER i wlutowac do nowej płytki

* wersja 2 - z dużą metalową płytką wlutowaną za pomocą 3 pinów - tutaj po prostu łączymy obie płytki za pmocą 4 kabelków.

Instrukcja montazu: http://krzysiobal.com/shop/famicom_avmod/manual.pdf
