Редуктор давления Сыр 315 3/4" DN20 0315.20.000

SYR REDUKTOR CIŚNIENIA 315 3/4" DN20 HUSTY 0315.20.000

• Ciśnienie wejściowe: maks. 25 bar
• Ciśnienie wyjściowe: 1,5 do 6 bar (nastawa fabryczna 4 bar)
• Stopień redukcji: maks. 10:1
• Temperatura pracy: maks. 60°C
• Media: woda, sprężone powietrze, neutralne nieklejące płyny, neutralne gazy
• Pozycja montażu: dowolna
• Wyposażenie dodatkowe: manometr 0011.08.000A
• test PZH: tak

Zastosowanie:

Reduktor ciśnienia typ 315 jest stosowany do redukcji ciśnienia w instalacjach i urządzeniach z zastosowaniem mediów wg niżej podanego wykazu. Stosowany jest głównie w instalacjach zaopatrzenia w wodę i spełnia wymagania normy PN EN 1567. Wielkość reduktora należy dobierać w zależności od planowanego maksymalnego przepływu.

Montaż:

Przed montażem dokładnie przepłukać instalację. Reduktor ciśnienia 315 powinien być wbudowany w instalację bez naprężeńi zgodnie z kierunkiem przepływu zaznaczonym na korpusie. Po zamontowaniu można obracać górną częścią reduktora -bez poluzowywania nakrętki łączącej - tak, aby widoczny był zielony wskaźnik nastawy ciśnienia. W instalacjach z zaworem bezpieczeństwa za reduktorem (np. podgrzewacze ciepłej wody) ciśnienie wyjściowe powinno być nastawione na 80% ciśnienia zaworów bezpieczeństwa. Zaleca się zamontowanie przed reduktorem filtra do wody np. systemu DRUFI+.

Wykonanie:

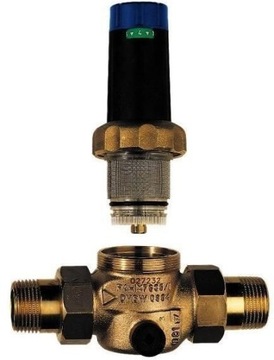

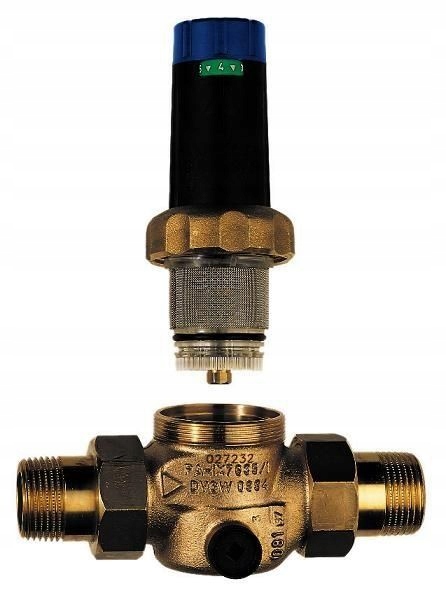

Reduktor ciśnienia 315 ze wskaźnikiem ciśnienia wyjściowego wykonany jest jako odciążony zawór jedno gniazdowy z osiowo umieszczoną wkładką wraz filtrem - sitkiem stalowym o średnicy oczka 0,25 mm, zapobiegającym zabrudzeniom części regulacyjnej. Wkładka regulacyjna może być wymieniona bez demontażu armatury, a jej pokrywa wykonana jest z wysokiej jakości tworzywa sztucznego wzmacnianego włóknem szklanym. Korpus i nakrętka z wysokiej jakości mosiądzu prasowanego na gorąco odpornego na wypłukiwanie cynku. Elementy uszczelniające wykonane są z tworzywa sztucznego o elastyczności gumy, odpornego na działanie wysokiej temperatury i starzenie. Membrana jest wzmacniana tkaniną. Reduktor posiada dwa króćce 1/4" umożliwiające montaż manometru ciśnienia wyjściowego.
