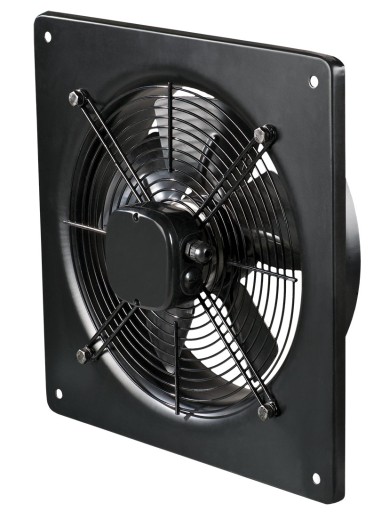

Вентилятор настенный OV2E200 осевой, металл Vents

OV2E200

Nawiewno-wywiewne systemy wentylacji, do różnego typu pomieszczeń gdzie wymagana jest wysoka wydajność przy stosunkowo niskim oporze przepływu. Wykorzystywane są także w chłodnictwie, do chłodzenia monobloków ze sprężarkami. Oprócz tego wentylatory serii OV i OVK mogą być stosowane do prostego wyrzutu powietrza przez ścianę. Stosowane mogą być również do spiętrzenia powietrza w systemach wentylacji przeciwpożarowej. Istnieje możliwość instalacji wentylatorów serii OV i OVK na ścianach zewnętrznych.

Konstrukcja

Obudowa wentylatora i wirnika skrzydełkowego, wykonana jest z blachy stalowej z powloką polimerową. Skrzynka zaciskowa wentylatorów OV i OVK umieszczona jest na froncie wentylatora.

Silnik

Przy produkcji wentylatora wykorzystywane są asynchroniczne silniki z zewnętrznym wirnikiem i zabezpieczeniem termicznym z automatycznym restartem. W celu osiągnięcia dłuższego czasu eksploatacji wentylatora w jego silniku zastosowano łożyska kulkowe. W zależności od modeli stosuje się dwu biegunowe silniki, które są w wersji jednofazowej.

Regulacja prędkości

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy RS-1-300 lub RS-1-400 )jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd nie będą przewyższać nominalnych parametrów regulatora.

Brak regulatorów w zestawie

Montaż

OV - instalowanie na ścianie za pomocą prostokątnej płyty montażowej.

• ØD 210
• Ød 7
• B 312
• B1 260
• L 125
• Waga 3 kg

Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Dane techniczne:

• Rodzaj: Wentylator ścienny osiowy kwadratowy
• Model: OV2E
• Materiał: blachy stalowej z powłoką polimerową
• Kolor: czarny
• Średnica otworu [mm]: 210
• Średnica montażowa wentylatora [mm]:
• Wydajność [m3/h]: 860
• Głośność [dB(A)]: 48
• Moc [W]: 55
• Obroty [obr./1min]: 2300
• Typ łożysk: kulkowe
• Maksymalna temperatura pracy [°C]:60
• Spręż/ ciśnienie statyczne [Pa]:
• Zasilanie [V/Hz]: 230/50
• Stopień ochrony: VENTS
• Producent: VENTS
