Автономная фотоэлектрическая установка 5000 Вт, 48 В > 230 В, аккумуляторная батарея, 10 кВтч, 4860 Вт, панели

Proponowany zestaw umożliwia korzystanie z zasilania 230V o mocy całkowitej 5000W CIĄGŁEJ / 10000W CHWILOWEJ.

Instalacja ta potrafi w ciągu roku wygenerować nawet 4860W które w pełni zużyjemy na własne potrzeby dzięki temu zestawowi offgridowemu

Zestaw fotowoltaiczny oparty na Przetwornicy solarnej off-grid 5kW-48V z wbudowanym regulatorem ładowania MPPT 80A wraz z PANELAMI SŁONECZNYM 405W FULL BLACK x12, akumulatorami x4 200Ah, przewodami oraz końcówkami do podłączenia, tworzą jedyny w swoim rodzaju Zestaw Off-Grid o mocy do 5000W !

Dzięki zastosowaniu przetwornicy napięcia sinus 48V/230V ORAZ AKUMULATORÓW 800Ah, można zasilać takie urządzenia jak:

Telewizory, lodówki, chłodziarki, elektronarzędzia, pompy wody, sprężarki, zasilacze transformatorowe, zasilacze do laptopów, telefonów, piece co, pompki co, sprzęt biurowy – drukarki, skanery, komputery

MAGAZYN ZASTOSOWANY W ZESTAWIE MA POJEMNOŚĆ 9600Wh

Oznacza to że urządzenie pobierające 1000W jest w stanie działać na samych bateriach około 9,5h.

Panele fotowoltaiczne 12 x 405W o mocy łącznej 4860Wp przy pełnym słońcu są w stanie naładować go od 10% do 90% w zaledwie 3-4h.

Realnie od 6/7 rano do 9/10 magazyn zostanie uzupełniony a ty będziesz mógł się cieszyć prądem o mocy do 4860W prosto ze słońca !!!

➡️ ZALECAMY ABY ZESTAW PODŁĄCZANY BYŁ PRZEZ FACHOWCA LUB OSOBĘ ZNAJĄCĄ PODSTAWY ELEKTRONIKI

W zestawie otrzymujesz:

• x12 Panel Solarny 405W JA SOLAR Full Black Mono Half-Cut
• Hybrydowy Inwerter solarny Pure Sine Wave LPW-HY-5032-5000VA (5000W) 48V 80A MPPT 120-450V
• x4 Akumulator AGM 12V 200Ah ( MAGAZYN 9600Wh )
• BALANSER AKUMULATORÓW AKU PROTECT 48V VOLT POLSKA
• x3 Łącznik do akumulatorów 35mm2 30cm
• Przewody masowe o przekroju 35mm2 i długości 1m ( + / - )
• Przewody solarne 4mm2 do 1000V o długości 25m lub dłuższej zakończone złączami MC4.

Zestaw wytwarza czysty sinusoidalny sygnał wyjściowy, identyczny jak ten w sieci energetycznej.

Dzięki temu rozwiązaniu inwerter jest kompatybilny m.in. z: lodówkami, pompami CO, piecami, sprzętem AGD i RTV, oświetleniem, komputerami i wieloma innymi urządzeniami które nie pobierają więcej niż 5000W mocy ciągłej.

✅ Panel Solarny Ja Solar 405W FULL BLACK MONO HALFCUT 11,10A 31,21V 172,2cm×113,4cm×3cm

Dane techniczne panelu fotowoltaicznego:

• Maksymalna moc (Pmax): 405 Wp
• Napięcie mocy maksymalnej (Vmp): 31,21 V
• Natężenie mocy maksymalnej (Imp): 12,98 A
• Napięcie obwodu otwartego (Voc): 37,23 V
• Prąd zwarcia (Isc): 13,87 A
• Sprawność modułu: 20,7%
• Tolerancja mocy: 0~+5W
• Maksymalny prąd nominalny bezpiecznika: 25 A
• Liczba ogniw: 108 (6x18)
• Klasa I TIER 1
• Wymiary panelu: 172,2cm×113,4cm×3cm
• Długość przewodu 120cm
• Waga: 21,5 kg
• Materiał ramy: anodowany stop aluminium
• Temperatura pracy: -40*C - +85*C
• Szyba: szkło hartowane antyrefleksyjne 3.2 mm
• Skrzynka przyłączeniowa: IP68, 3 diody
• Certyfikowane klasa UL Typu 1
• Złącze MC4 x2 4mm2
• Marka: Ja Solar

✅ Hybrydowy Inwerter solarny Pure Sine Wave LPW-HY-5032-5000VA (5000W) 48V 80A MPPT 120-450V

• Moc całkowita (chwilowa): 5000 VA
• Moc stała: 5000 W
• Max napięcie MPPT (DC) [V]: 500
• Maksymalny prąd ładowania (AC+PV) [A]: 80
• Znamionowe napięcie wejściowe (AC) [V]: 230
• Znamionowy prąd ładowania (AC+PV) [A]: 60
• Przebieg napięcia: Czysta Sinusoida
• Zakres napięcia wejściowego [VAC]: 170-280
• Napięcie wyjściowe [V]: 230±5%
• Napięcie akumulatora: 48 V
• Częstotliwość: 50/60±5 Hz
• Prąd ładowania z sieci [A]: 60
• Maksymalne napięcie wejściowe z paneli [V]: 500
• Prąd ładowania z paneli [A]: 80
• Zakres napięcia MPPT [V]: 120-450

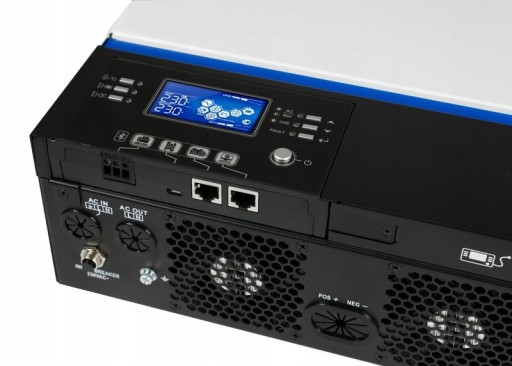

• Komunikacja: microUSB, RS232, RS485, Dry contacts
• Zabezpieczenie: Przeciążeniowe, nadnapięciowe, temperaturowe, zwarciowe
• Temperatura pracy: -10 ~ +50 °C
• Wymiary [MM]: 305x110x440

✅ Hybrydowy Inwerter solarny Off-Grid

Inwertery solarne przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.

Konfiguracja i sterowanie:

Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 25m od inwertera.

Nowością w inwerterach serii ESB jest również możliwość sterowania inwerterem za pomocą Smartfona i aplikacji mobilnej zastępującej panel sterowania.

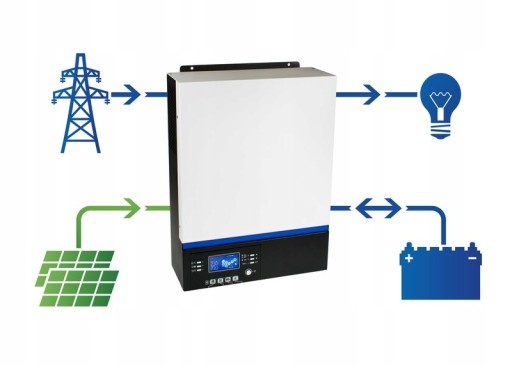

➡️ Schemat działania zestawu solarnego

Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.

Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.

✅ Charakterystyka modelu ESB

Urządzenia z serii ESB łączą w sobie funkcje falownika, regulatora ładowania solarnego oraz ładowarki akumulatora, co pozwala na stworzenie bezprzerwowego systemu zasilania awaryjnego w jednym urządzeniu.

Przyjazny w obsłudze panel sterownia umożliwia dowolną konfigurację urządzenia. Tryb pracy z akumulatorem lub bez, daje możliwość ustawienia priorytetów zasilania, np. panele PV, akumulator lub sieć.

Inwerter musimy podpiąć albo pod sieć albo pod akumulatory, tak aby urządzenia miały zasilanie w momencie, gdy panele nie będą produkować energii (np. po zachodzie słońca). Oczywiście inwerter możemy podłączyć jednocześnie i do sieci i do akumulatorów.

System podłączenia może współpracować zarówno z siecią zasilającą, jak i generatorami prądotwórczymi.

Najważniejsze cechy:

• Minimalny czas przełączania na akumulator;
• Stabilizator napięcia linii głównych AVR;
• Odporna na czynniki mechaniczne metalowa obudowa, która będzie Ci służyć przez długi czas;
• Wsparcie dla alternatywnych źródeł energii;
• Nowoczesny kontroler MPPT, który zwiększa i optymalizuje moc wyjściową ładowania;
• Przetwornica typu czysty SINUS;
• Przetwornica może działać w trybie UPS, co zapewnia ciągłe i bezproblemowe działanie np. dmuchaw, podajników, pomp, instalacji CO, automatyki etc;
• Wyświetlacz LCD pokazujący najważniejsze parametry;

Urządzenia, które zasila inwerter solarny LPW-HY-5032-5000VA (5000W):

• systemy elektrowni słonecznych;
• systemy zasilania rezerwowego;
• komputery;
• kotły grzewcze;
• sprzęty AGD (lodówki, sprzęty audio, klimatyzatory, kompresory powietrza);
• monitory;
• jednostki systemowe;
• stacje robocze;
• węzły lokalnej sieci komputerowej;
• komputerowe urządzenia peryferyjne;
• inne urządzenia z zasilaczami impulsowymi.

Funkcjonalność ochronna podłączonych urządzeń i zasilacza:

• Ochrona przed zwarciem;
• Ochrona przeciwprzepięciowa;
• Ochrona przed przeciążeniem;
• Ochrona przed rozładowaniem i przeładowaniem akumulatora.

✅ x4 AKUMULATOR 200AH DO INSTALACJI FOTOWOLTAICZNEJ

Akumulatory bezobsługowe wykonane są w technologii AGM i przeznaczone do stosowania w systemach zasilania awaryjnego. Najlepiej sprawdzają się w układach ładowania buforowego.

• Budowa wewnętrzna oparta na separatorach wykonanych z włókna szklanego w których skupiony jest elektrolit
• Automatyczny system uszczelniania.
• Projektowana żywotność wynosi 3-5 lat dla 25°C.

Dlaczego warto korzystać z akumulatora AGM?

• Nie wymaga uzupełniania lub wymiany elektrolitu
• Praca w dowolnej pozycji
• Duża sprawność i wydajność
• Wysoka odporność na uszkodzenia mechaniczne i wysokie temperatury
• Bezpieczny w użytkowaniu (brak wycieku elektrolitu)

Dane techniczne

• Napięcie nominalne: 12V
• Pojemność nominalna: 200Ah
• Wymiary: 522mm x 238mm x 220mm
• Waga: 52kg +/- 3%
• Zalecana temp robocza: 25°C±3°C
• Maksymalny prąd ładowania: 50A
• Maksymalny prąd rozładowania: 1750A
• Napięcie ładowania buforowego (25°C): 13,5VDC-13,8VDC
• Napięcie ładowania cyklicznego (25°C): 14,4VDC-14,7VDC

Dzięki zastosowaniu technologii VRLA, podczas pracy akumulatora nie jest wymagana obsługa baterii np.: dolewania elektrolitu.

✅ BALANSER AKUMULATORÓW AKU PROTECT 48V

BALANSER AKU PROTECT 48V jest używany do akumulatorów, które są połączone szeregowo, aby utrzymać równe napięcie akumulatorów podczas ładowania i rozładowywania. Może być stosowany do akumulatorów AGM, żelowych.

Gdy akumulatory pracują w połączeniu szeregowym, napięcie poszczególnych akumulatorów może być różne, ze względu na różnicę składu chemicznego każdego ogniwa i temperatury. Jedno napięcie będzie wysokie, drugie niskie. Taka różnica napięć może spowodować utratę równowagi baterii, jedna bateria będzie przeciążona, druga nie wystarczająco naładowana. Ponadto, różnica napięcia zwiększa się w powtórnym procesie ładowania i rozładowania akumulatora, co w konsekwencji może spowodować przedwczesne uszkodzenie akumulatorów.

CZAS ŁADOWANIA AKUMULATORÓW

Przedstawiona obok tabela prezentuje czas potrzebny do naładowania dostępnych na rynku akumulatorów w zależności od mocy układu fotowoltaicznego.

Baterie słoneczne 4860W bez problemu naładują akumulatory o pojemności 800 Ah w niecałe 3-4h od pełnego rozładowania w lato przy pełnym słońcu.

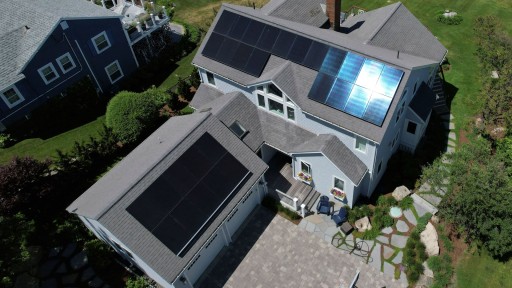

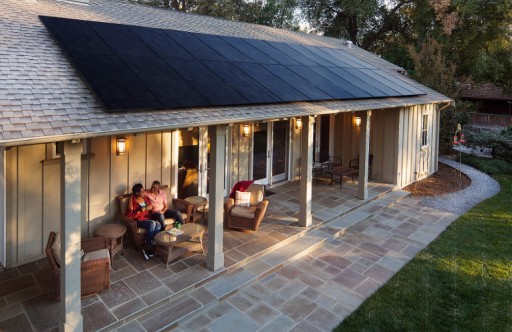

Przykładowe zdjęcia z montażu w/w paneli.

Instalacja off-grid nie wymaga zgłoszenia i akceptacji zakładu energetycznego.

Po stronie Klienta jest jedynie kwestia montażu modułów PV na dachu lub gruncie.

Zapraszamy do odkrycia rewolucyjnego zestawu fotowoltaicznego z magazynem energii off-grid, który pozwoli Ci na wykorzystanie potężnej mocy słońca do zasilania Twojego domu, kempingu czy działki bez potrzeby połączenia z siecią energetyczną. Nasz kompletny zestaw fotowoltaiczny z magazynem energii pozwoli Ci na całkowitą niezależność energetyczną i oszczędność na rachunkach za prąd.

Dzięki zaawansowanej technologii i wysokiej jakości komponentom, nasz zestaw fotowoltaiczny z magazynem energii off-grid gwarantuje stabilną i niezawodną pracę przez wiele lat. Wykorzystując panele słoneczne o wysokiej wydajności i pojemny magazyn energii, nasz zestaw fotowoltaiczny zapewni Ci dostęp do czystej energii elektrycznej nawet wtedy, gdy słońce nie świeci.

Bezpieczny i łatwy w użyciu, nasz zestaw fotowoltaiczny z magazynem energii off-grid jest idealnym rozwiązaniem dla osób szukających ekologicznych i niezawodnych źródeł zasilania. Dzięki niemu zyskasz nie tylko wolność energetyczną, ale także świadomość, że Twoje korzystanie z energii nie wpływa negatywnie na środowisko. Przekonaj się sam, jak wiele korzyści przynosi nasz zestaw fotowoltaiczny z magazynem energii off-grid i zacznij oszczędzać już dziś!
