Смесительный клапан Afriso 1" ATM561 DN20

Termostatyczny zawór mieszający ATM 561, DN20, G1", 20÷43°C, Kvs 2,5 m3/h

• zakres regulacji temperatury 20 ÷ 43°C
• DN: 20
• Kvs: 2,5 m³/h
• przyłącze: G1''

Do każdego zaworu ATM 561 dodajemy

3 x śrubunek 1" GW/GZ z uszczelką

Zastosowanie

• Stosowany w instalacjach ogrzewania podłogowego i c.w.u.
• W instalacjach c.w.u. montowany między zasobnikiem a punktami poboru wody.
• W instalacjach ogrzewania podłogowego montowany między źródłem ciepła a rozdzielaczem.
• Utrzymuje za zaworem stałą, zadaną temperaturę wody.

Opis

• Funkcja „bez oparzeń” blokuje wypływ wody ciepłej przy braku dopływu do zaworu wody zimnej.
• W instalacjach ogrzewania podłogowego może zastępować rozbudowane i kosztowne układy regulacji.
• Pod pokrywką chroniącą przed przypadkową zmianą nastawy umieszczono pokrętło do ustawienia temperatury wody zmieszanej.
• Nie wymaga czynności konserwacyjnych i może być montowany w dowolnej pozycji.

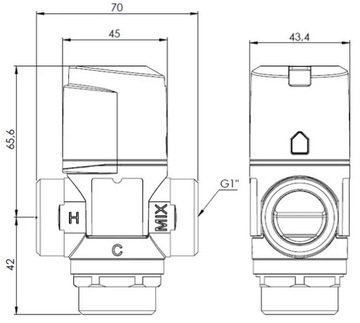

Budowa:

1. Kapturek ochronny
2. Wyjście wody o zadanej temperaturze
3. Pokretło (skala w °C)
4. Przyłącze wody ciepłej
5. Przyłącze wody chłodniejszej

DANE TECHNICZNE

• Zakres nastaw: 35÷60°C lub 20÷43°C
• Kvs: 1,6 m³/h lub 2,5 m³/h
• Stężenie glikolu: max 50%
• Temperatura pracy: max 90°C
• Ciśnienie statyczne: max 10 bar
• Ciśnienie dynamiczne: 0,5÷5 bar
• Wymagany przepływ: min 6 l/min
• Dokładność regulacji: ±2°C
• Materiał: mosiądz CW626N, stal nierdzewna, PPS, EPDM
