Hantek 6074BE Kit III — 4-канальный осциллограф

Hantek 6074BE Kit III - 4-kanałowy oscyloskop diagnostyczny do automotive

Opis

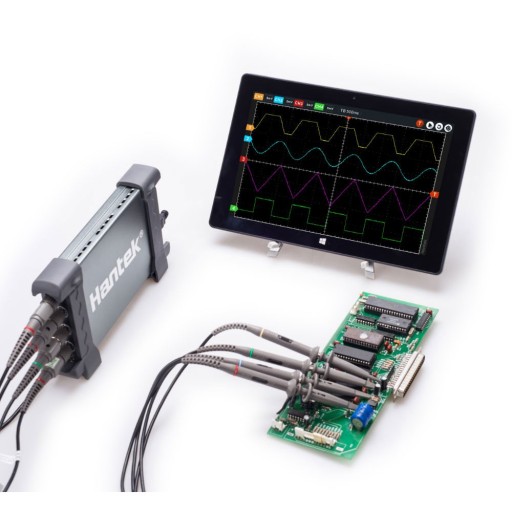

4-kanałowy oscyloskop cyfrowy z zestawem funkcji do diagnostyki samochodowej. Charakteryzuje się pasmem 70 MHz i szybkością próbkowania 1 GSa/s. Nie ma wbudowanego wyświetlacza, a do prawidłowej pracy wymaga komputera z dedykowanym oprogramowaniem. Ma wbudowanych 20 funkcji pomiarowych, kontrolę PASS/FAIL oraz ponad 80 funkcji dedykowanych do pomiarów w branży automotive, w tym do analizy pracy układu ładowania i zapłonu, czujników, elementów wykonawczych i testów ciśnienia. Urządzenie nie wymaga dodatkowego zasilania, wystarczy jeden przewód USB. Oscyloskop może współpracować z systemami operacyjnymi Windows 7, 8, 10.

Właściwości

• Ilość kanałów: 4
• Szerokość pasma: 70MHz
• Funkcje do diagnostyki samochodowej:
• Podciśnienie i zapłon kolektora dolotowego
• Podciśnienie i zapłon zaworu regulacyjnego spalin benzynowych
• Zapłon spalin na biegu jałowym
• Zapłon spalin przy ruszaniu
• Czujniki: przepływomierz powietrza, wałek rozrządu, wał korbowy, rozdzielacz, sonda lambda, pozycja przepustnicy
• Analizator CAN, LIN
• Rozrusznik i obwody ładowania
• Szybkość próbkowania: 1GSa/s
• Głębokość pamięci: 64K
• Precyzja podstawy czas:u ±50ppm
• Zakres podstawy czasu: 2ns/div-1000s/div (sekwencje 1-2-4)
• Impedancja wejściowa: 1MΩ 25pF
• Czułość wejścia: 2mV/div～10V/div
• Rozdzielczość pionowa: 8-bit
• Zakres przemieszczeń pionowych: 2mV ~ 10V/div @ sonda x1; 20mV ~ 100V/div @ sonda x10；200mV ~ 1000V/div @ sonda x100; 2V ~ 10000V/div @ sonda x1000
• Dokładność wzmocnienia DC: ±3%
• Limit szerokości pasma: 20 MHz
• Tryb wyzwalania: Edge, Pulse, Video, Alternative
• Źródło wyzwalania: CH1, CH2, CH3,CH4
• Funkcje przetwarzania sygnałów: +,-,x,÷,FFT, Invert
• Kursory pomiarowe: Cross, Trace, Horizontal, Vertical
• Pomiar automatyczny: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle
• Interfejs USB
• Dostęp do biblioteki programistycznej DLL i przykładów dla Labview\VB\VC\QT
• Wymiary: 175 x 105 x 25 mm
• Waga: 0,9 kg

W zestawie

• Aluminiowa walizka
• 4 x duża końcówka pomiarowa krokodylek HT18A
• 4 x końcówka pomiarowa HT19
• 4 x tłumik 20:1 HT201
• 4 x wysokociśnieniowa sonda zapłonowa HT25
• 4 x przewody testowe HT30A
• Sonda HT301
• Zestaw sond igłowych HT307
• 4 x cewka na kablu przedłużającym HT308
• 2 x końcówka pomiarowa krokodylek HT324
