Панельная розетка TNC 50 Ом, тип К, пайка

Gniazdo współosiowe TNC 50Ω panelowe typ K lutowane

nr katalogowy: 68472

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/68472.htm

TNC jest złączem stosowanym w radiokomunikacji, najczęściej w urządzeniach i antenach WLAN oraz GSM. Złącza TNC przenoszą sygnał w paśmie do 11GHz i posiadają impedancję 50Ω (najczęściej stosowane) lub 75Ω (stosowane rzadko).

Oferowane złącze jest gniazdem żeńskim do montażu na płycie (panelu). Gniazdo posiada kwadratową podstawę z czterema gwintowanymi otworami do przykręcenia do płyty. Styk centralny w postaci pozłacanej tulejki służy do przylutowania żyły centralnej kabla, masę kabla należy mocować w dowolnym miejscu obudowy.

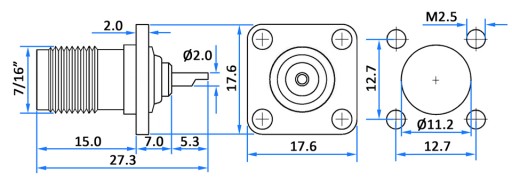

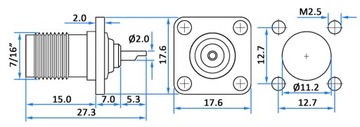

Gniazdo przeznaczone jest do montażu na płycie (panelu) z otworem montażowym o średnicy 11.2mm oraz 4 otworami pod śruby mocujące. Wymiarowanie gniazda oraz otworów montażowych prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Gniazdo wykonane jest niklowanego stopu miedzi, pin centralny jest złocony. Impedancja gniazda wynosi 50Ω.

Dane techniczne

• Złącze: gniazdo TNC 50Ω żeńskie, panelowe
• Materiał: niklowany stop miedzi, złocony pin centralny
• Impedancja: 50Ω
• Pasmo pracy: <11GHz
• Mocowanie: 4 otwory pod śruby mocujące
• Wymiary (dszerokość/wysokość/głębokość): ok. 17.6/17.6//25.3mm
• Masa: 11g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
