Nivel System NL500 + MC-1D для экскаваторов

Niwelator Laserowy Nivel System  NL500 + System kontroli pracy maszyn Nivel System MC-1D

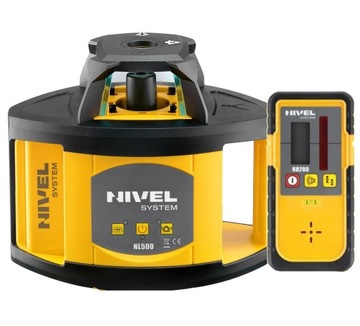

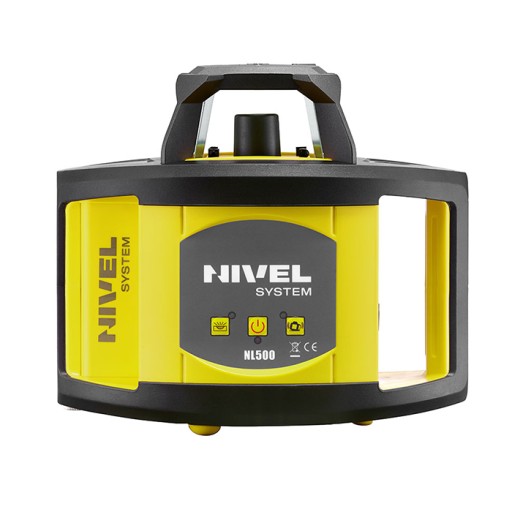

Niwelator Laserowy NL500

? Rotacyjny niwelator laserowy Nivel System NL500 (z wiązką czerwoną).

? Komfort pracy w każdych warunkach: uniwersalny, wielozadaniowy sprzęt.

? Wysoka precyzja pomiarów rzędu 1,0mm/10m.

? Jeszcze większy zasięg działania – pracę na otwartej przestrzeni w odległości 500 m (średnica) umożliwia czujnik laserowy, który usprawnia niwelację i podnosi jej dokładność.

? Daleki zasięg, praca wewnątrz i na zewnątrz.

? Intuicyjna obsługa: łatwe i szybkie pomiary.

? Wytrzymały i niezawodny; solidna konstrukcja (IP54)

? Bogate wyposażenie: zasilanie Li-ion.

? Szybkie samopoziomowanie – kompensator szybko i dokładnie poziomuje instrument.

? Jednoosobowa obsługa- do obsługi niwelatora i wyznaczania różnicy wysokości wystarczy tylko jedna osoba.

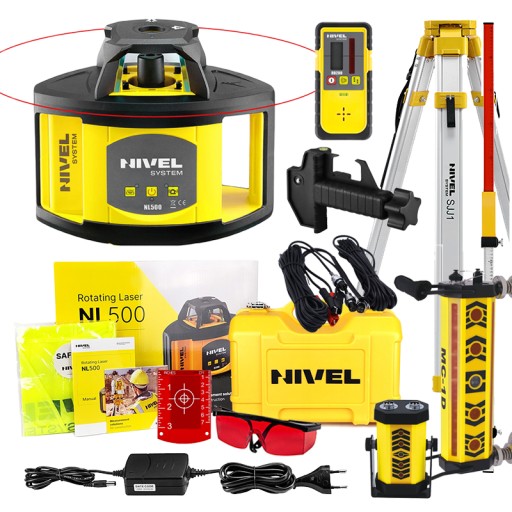

W zestawie m.in:

? czujnik laserowy RD200

? łata LS24

? statyw SJJ1

? system kontroli maszyn MC-1D

? uchwyt na łatę laserową

? kufer transportowy

Doskonała relacja cena-jakość!

BOGATY ZESTAW!

Kontroluj pracę maszyny, pracuj szybciej, dokładniej i oszczędniej.

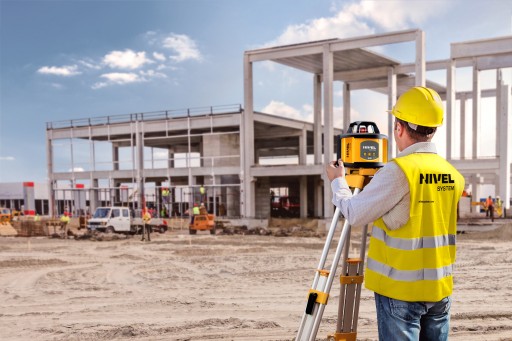

NL500 – uniwersalny, szybki i łatwy w użyciu sprzęt do prac budowlanych

Szybki i łatwy w użyciu, włącz i pracuj!

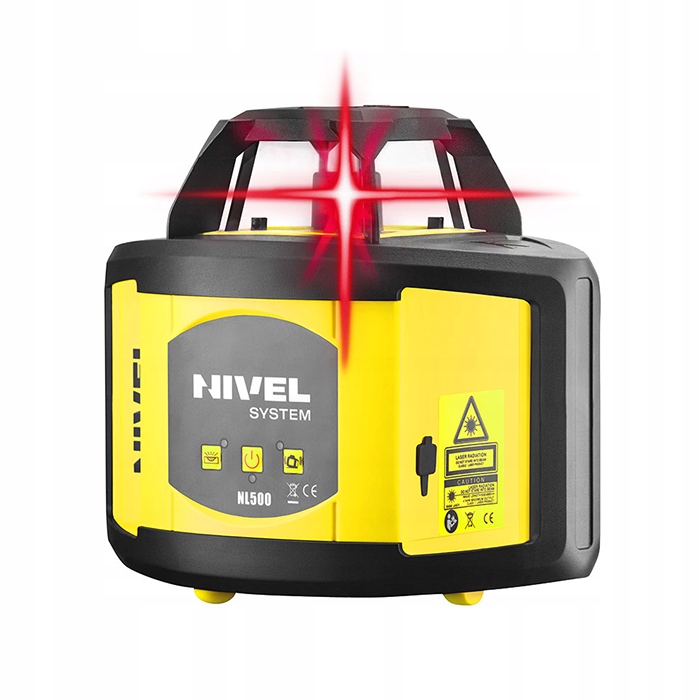

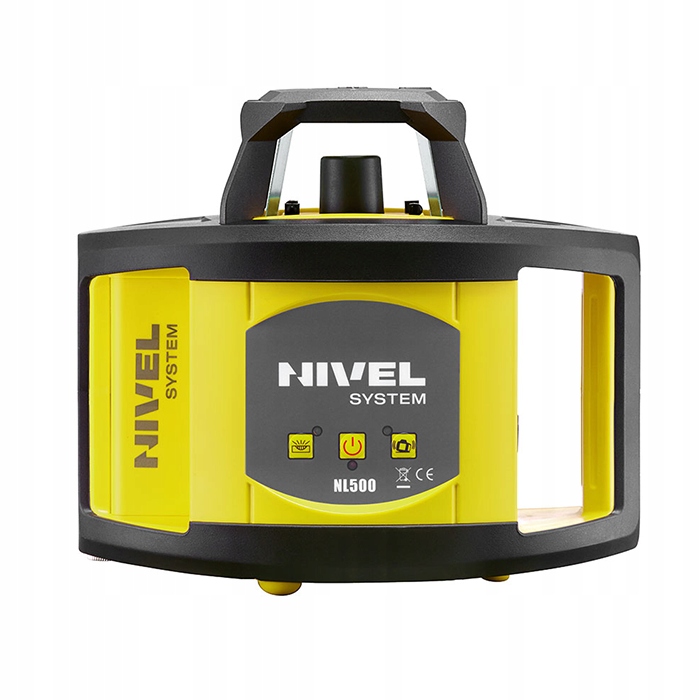

Rotacyjny niwelator laserowy Nivel System NL500 (z wiązką czerwoną) to szybkie i łatwe w użyciu narzędzie pomiarowe do realizacji prac poziomych – wewnątrz pomieszczeń (z widoczną wiązką lasera), jak i na otwartych przestrzeniach (z wykorzystaniem czujnika). Posiada Intuicyjny panel użytkownika – „włącz i pracuj!” Niwelacja nigdy dotąd nie byłą taka prosta. Dzięki NL500 każdy może dokonywać dokładnych pomiarów. Pozioma płaszczyzna laserowa, generowana przez niwelator, stanowi referencję dla niwelacji. Sprzęt doskonale zastępuję niwelator optyczny, pomiar jest jednoosobowy, a odczyt przewyższenia na łacie dokonujemy z najwyższą, milimetrową dokładnością. Jego mocną strona jest trwałość i odporność na warunki atmosferyczne oraz wydajne akumulatorki litowo-jonowe, zapewniające kilkadziesiąt godzin ciągłej pracy w terenie.

Zastosowania:

• równanie terenu – niwelacja
• prace murarskie – wewnętrzne i zewnętrzne (fundamenty, ścianki, schody, wylewki, szalowanie)
• prace brukarskie – wykonywanie parkingów, podjazdów, tarasów
• prace montażowe i wykończeniowe – montaż konstrukcji drewnianych, aluminiowych, sufitów podwieszanych, glazurnictwo
• prace instalacyjne – wyznaczanie linii przewodów, przenoszenie punktów
• prace stolarskie – meble, zabudowy
• ogrodnictwo i rolnictwo

• wszystko widać gołym okiem – czerwony kolor lasera jest na tyle intensywny, że wewnątrz budynku zrzutowana na obiekt wiązka jest dobrze widoczna nawet w odległości kilkudziesięciu metrów od stanowiska
• jeszcze większy zasięg działania – pracę na otwartej przestrzeni w odległości 500 m (średnica) umożliwia czujnik laserowy, który usprawnia niwelację i podnosi jej dokładność
• szybkie samopoziomowanie – kompensator szybko i dokładnie poziomuje instrument, a alarm „poruszenia” niwelatora eliminuje wykonywanie błędnych pomiarów, gdy instrument został nieumyślnie potrącony i rozpoziomowany
• jednoosobowa obsługa – do obsługi niwelatora i wyznaczania różnicy wysokości wystarczy tylko jedna osoba
• wszystko w pakiecie – niwelator dostarczany jest standardowo z grupą praktycznych akcesoriów, wspierających prace (czujnik laserowy, uchwyt na łatę laserową, akumulatory, ładowarka, okulary laserowe, tarczka laserowa, kufer transportowy)
• praca w każdych warunkach – solidne zabezpieczenie głowicy obrotowej chroni ten najważniejszy element niwelatora przed uszkodzeniami mechanicznymi, a szczelna obudowa spełnia normę IP54, pozwalając pracować w deszczu i kurzu.

ŁATWE I SZYBKIE POMIARY

Niwelator NL500 posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy. Generowana wiązka czerwonego lasera jest bardzo dobrze widoczna, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych. Podczas pracy z czujnikiem i łatą laserową uzyskujemy dokładny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo.

UNIWERSALNE ZASTOSOWANIE

Sprzęt umożliwia pracę zarówno wewnątrz, jak i na zewnątrz. Sprzęt może być stosowany przy takich pracach jak wylewanie posadzek, czy niwelacja i przygotowanie powierzchni pod kostkę brukową, boisko, czy drogę, jak również przy wszelkich pracach wykończeniowych (sufity podwieszane, zabudowy, ścianki). W przypadku prac na zewnątrz i przy większych zasięgach stosowany jest czujnik laserowy zapewniający możliwość odbioru sygnału w zakresie 500 m (średnica pracy).

DOKŁADNY I NIEZAWODNY SPRZĘT

Niwelator zbudowany jest w oparciu o elektroniczny kompensator, eliminujący drgania i zapewniający precyzyjne poziomowanie płaszczyzny laserowej. Elektroniczny kompensator, w porównaniu z magnetycznym, jest dużo bardziej dokładny szczególnie w przypadku pomiarów budowlanych, gdzie teren może drgać wskutek pracy ciężkiego sprzętu. Dlatego też dzięki NL500 uzyskujemy pewne i dokładne pomiary. Sprzęt jest odporny na działanie kurzu i wody, potwierdzony klasą IP54. Ponadto głowica rotacyjna osłonięta jest szklanym korpusem, a obudowa lasera posiada gumowe osłony chroniące przed uszkodzeniem wskutek uderzenia.

ŁATWA, WYGODNA OBSŁUGA

NL500 posiada intuicyjny panel sterowania. Całość obsługi ogranicza się do dwóch funkcji: włącz i pracuj – wyłącz (praca skończona). Laser zasilany jest za pośrednictwem wydajnych akumulatorków litowo-jonowych, które pozwalają na ok. 50 godzin pracy i pozbawione są efektu pamięci (nie niszczą się w skutek nadmiernego przeładowywania). Sprzęt można tajże zasilać bezpośrednio z sieci. Całość uzupełnia kompaktowa obudowa, dzięki czemu laser jest poręczny, łatwy w instalacji na budowie oraz przy transporcie.

Dane techniczne:

• Tryb pracy: dokładny (±10mm), zgrubny (±20mm)
• Zakres odbiór wiązki: 25 cm, 360°
• Typ odbieranej wiązki: laser (czerwony)
• Mocowanie: na magnesy
• Akumulator: 7,2V NiMh (2500mAh)
• Czas pracy: 40 godz.
• Czas ładowania: 15 godz.
• Temperatury pracy: -20?C ~ +50?C
• Klasa odporności: IP 54
• Wymiary: 280 x 280 x 130 mm
• Waga: 5,5 kg

Łatwe w obsłudze, szybkie i wydajne

Rotacyjne niwelatory laserowe Nivel System NL500 to szybkie i łatwe w użyciu narzędzia pomiarowe do realizacji prac poziomych - wewnątrz pomieszczeń (z widoczną wiązką lasera), jak i na otwartych przestrzeniach (z wykorzystaniem czujnika). Intuicyjny panel użytkownika – włącz i pracuj! Niwelacja nigdy dotąd nie byłą taka prosta. Pozioma płaszczyzna laserowa, generowana przez niwelator stanowi referencję dla niwelacji. Sprzęt doskonale zastępuję niwelator optyczny, pomiar jest jednoosobowy, a odczyt przewyższenia na łacie dokonujemy z najwyższą, milimetrową dokładnością. Jego mocną stroną jest trwałość i odporność na warunki atmosferyczne oraz wydajne akumulatorki litowo-jonowe zapewniające kilkadziesiąt godzin ciągłej pracy w terenie.

Statyw SJJ1 Nivel System

Lekki i trwały statyw na zaciski z głowicą płaską

• lekkie i trwałe – statywy aluminiowe do niwelatorów optycznych, laserów budowlanych i teodolitów, kulista głowica ułatwia szybkie poziomowanie instrumentu
• szybka blokada nóg – zaciski mimośrodowe do szybkiego składania/rozkładania statywu
• odporne na warunki atmosferyczne – zarówno statywy drewniane, jak i aluminiowe są odporne na warunki atmosferyczne (deszcz, słońce), charakteryzują się dużą wytrzymałością na uszkodzenia mechaniczne i zapewniają najwyższą precyzję pracy

• Solidna konstrukcja
• Uniwersalny (dla optyków, laserów, teodolitów)
• Typ blokady, zaciski

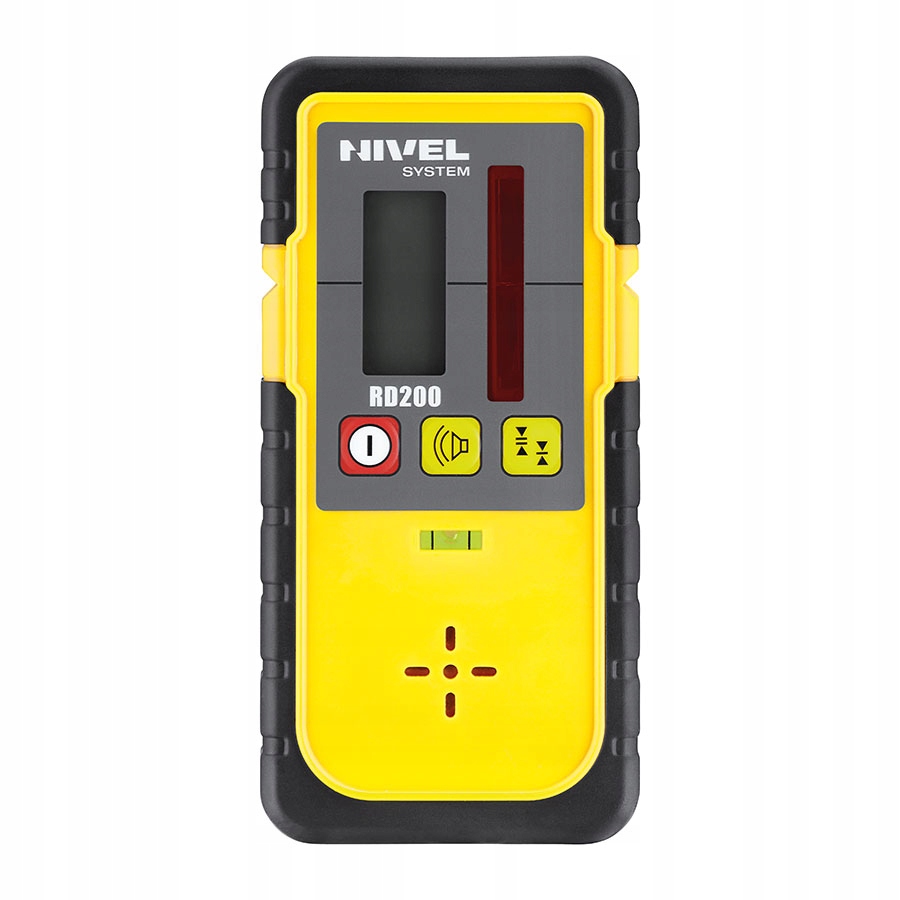

RD200 Nivel System

Czujnik laserowy dla laserów rotacyjnych z wiązką czerwoną

• Zakres odbioru wiązki laserowej 4,5 cm, 180°
• Wysoka dokładność pracy dostosowywana w zależności od potrzeb (±1mm, ±2mm)
• Sygnalizator dźwiękowy poziomu
• Wszystko w zasięgu wzroku – czytelny wyświetlacz LCD do kontroli wysokości (po obu stronach czujnika)
• Wytrzymała konstrukcja obudowy
• Możliwość pomiarów metodą klasyczną na łacie laserowej za pośrednictwem uchwytu czujnika (uchwyt dokupowany oddzielnie, stanowi opcję)
• Podświetlenie wyświetlacza (przód, tył)

Łata laserowa Nivel System LS-24 240cm

IDEALNA DO PRACY LASERAMI KRZYŻOWYMI Z WYKORZYSTANIEM DETEKTORA!

ZALETY ŁATY LS-24

• Praktyczny i precyzyjny suwak, do którego montujesz czujniki..
• Łata z oznaczeniem barwnym. Czerwony - za wysoko, srebrny - za nisko.
• Solidna aluminiowa konstrukcja
• Podziałka milimetrowa - dla maksymalnej precyzji
• Długość 240cm / po złożeniu ok. 130cm
• Dzięki niej wykorzystasz laser krzyżowy jako niwelator

POKROWIEC GRATIS!

System kontroli pracy maszyn Nivel System MC-1D - idealna współpraca z NL500

• Uniwersalne rozwiązanie dla wielu typów maszyn (spycharki, koparki, koparko-ładowarki)
• Szybsza praca, wyższa wydajność - maszyna może zrobić więcej w tym samym czasie
• Wzrost dokładności pracy
• Oszczędność na materiale wynikająca z dokładniejszego wyrównania powierzchni
• Najłatwiejsze rozwiązanie do kontroli pracy maszyn – prosta, intuicyjna obsługa
• Prosta i szybka instalacja -  montaż / demontaż czujników z maszyny, możliwość łatwego przełożenia na inną maszynę
• Brak poprawek, brak przekopań - mniejsze ryzyko popełnienia błędu przez człowieka
• Oszczędność czasu - mniej pomiarów pośrednich, ograniczenie liczby kontroli w trakcie pracy (pracę można kontrolować na bieżąco nie wychodząc z kabiny)
• Kontrola pracy w kabinie operatora - transmisja sygnału do wyświetlacza kabinowego (MC-RD1)

Jak działa laserowy system Nivel System MC-1D?

Niwelator emituje wiązkę lasera niewidzialną dla oka, odbieraną przez czujnik MC-1D. Wiązka, wirując wokół pionowej lub pochylonej osi z prędkością kilkuset obr./min., tworzy płaszczyznę poziomą lub pochyloną, w jednym lub w dwóch kierunkach. Płaszczyzna ta (którą można precyzyjnie ustawić na panelu sterującym lasera) stanowi płaszczyznę odniesienia dla czujnika zainstalowanego na maszynie. Operator, kopiąc, obserwuje wskazania kolorowych diod na czujnikach. Pokazują one aktualne położenie łyżki względem płaszczyzny odniesienia i podają proste komunikaty: "Opuść łyżkę lub lemiesz", "Podnieś łyżkę lub lemiesz", "Tak trzymaj". Informacje te są prezentowane także w kabinie operatora za pośrednictwem odbiornika Nivel System MC-RC1.

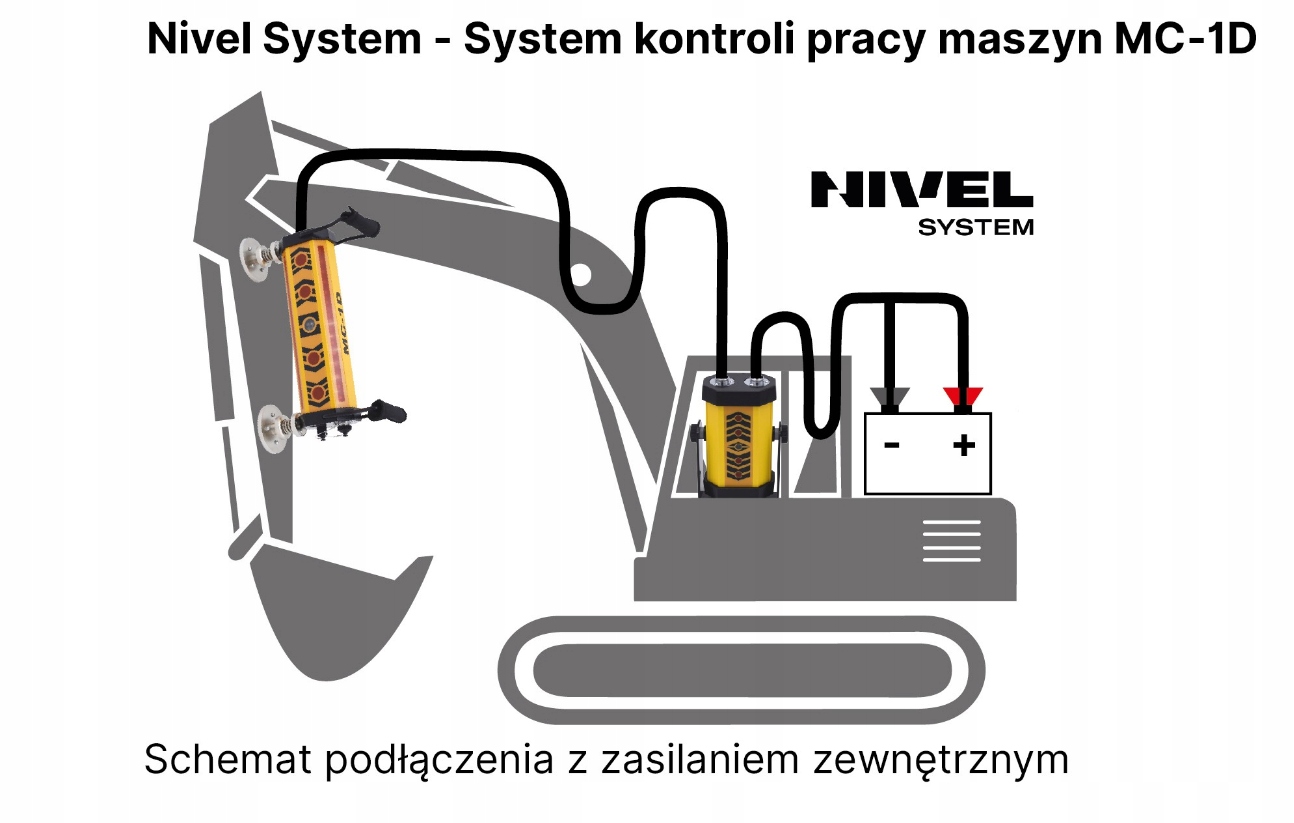

System składa się z czujnika laserowego, który odbiera sygnał z niwelatora laserowego i za pomocą wskaźników LED informuje operatora o bieżącej wysokość, na jakiej ma ustawić element roboczy (łyżkę, lemiesz). Informacje te, pojawią się także na odbiorniku kabinowym (RD-1MC), który spełnia funkcje wyświetlacza. Tak skonfigurowany zestaw pozwala szybko i wydajnie realizować prace ziemne bez przekopań i konieczności wykonywania pomiarów kontrolnych.

Rozwiązanie pomiarowe - Nivel System MC-1D

Proces ten można zautomatyzować, uprościć i skrócić, korzystając z techniki laserowej, która ułatwia i przyspiesza prace na każdym etapie. W rozwiązaniu tym system elektroniczny lasera, dzięki czujnikowi zainstalowanemu na ramieniu koparki, może kontrolować wysokość i spadek wykopu Praca jest dokładniejsza i szybsza. System Nivel System MC-1D to gotowy zestaw mobilny, montaż nie sprawia problemu i może być przeprowadzony przez operatora maszyny bezpośrednio przed rozpoczęciem niwelacji, a po pracy elementy można schować do walizki.

Czujnik laserowy MC-1D zamocowany jest do maszyny za pośrednictwem mocnych magnesów. Jasny i czytelny wyświetlacz diodowy (LED) na czujniku informuje operatora, czy ma w danym momencie obniżyć czy podnieść łyżkę. Ponadto MC-1D ma możliwość transmisji po przewodzie sygnału do odbiornika MC-RC1, a ten (spełniając funkcje wyświetlacza w kabinie) informuje operatora o bieżącym ustawieniu łyżki, lemiesza – jest to istotne gdy uwarunkowanie pracy uniemożliwia operatorowi obserwację czujnika MC-1D. Jeśli na niwelatorze zostanie ustawiony żądany spadek, operator może go zrealizować na podstawie wskazań czujnika, bez pomiarów, bez przeliczania i bez ryzyka błędu – a przede wszystkim znacznie szybciej!

System współpracuje z niwelatorami laserowymi, rotacyjnymi z wiązką czerwoną. Niwelator ustawia się w osi drogi, boiska, placu (na jego obrzeżach), co pozwala wyznaczać płaszczyznę ze spadkiem bez konieczności przestawiania lasera. W przypadku niwelatorów Nivel System operator maszyny może zmieniać ustawienia instrumentu zdalnie, za pomocą pilota. Prace ziemne często składają się z kilku etapów (np. niwelacji gruntu, drenaż, wykonania warstw podbudowy / ułożenia kruszywa (o różnych frakcjach), położenia nawierzchni. Technikę laserową Nivel System można z powodzeniem zastosować na wszystkich etapach. Ułatwia to w znacznym stopniu uzyskanie odpowiedniej grubości poszczególnych frakcji kruszywa. Zastosowanie czujnika MC-1D na koparce pozwala operatorowi przygotować wykop z wyższą dokładnością. (bez przekopań). Na wszystkich etapach prac system laserowy pozwala zaoszczędzić czas i pieniądze. Specjalistyczne firmy, które przy wykopach stosują niwelator optyczny, potrzebują na to więcej dniówek, zaś po przejściu na technologię laserową firmy Nivel System czas operacji skraca się co najmniej o połowę. Zwiększona wydajność przejawia się także w ograniczeniu kosztów robocizny (krótszy czas pracy ludzi i oszczędność materiałów budowlanych). Przystępne koszty sprawiają, że technologia ta jest dostępna nawet dla najmniejszych firm.

Dane techniczne:

• Tryb pracy: dokładny (±10mm), zgrubny (±20mm)
• Zakres odbiór wiązki: 25 cm, 360°
• Typ odbieranej wiązki: laser (czerwony)
• Mocowanie: na magnesy
• Akumulator: 7,2V NiMh (2500mAh)
• Czas pracy: 40 godz.
• Czas ładowania: 15 godz.
• Temperatury pracy: -20?C ~ +50?C
• Klasa odporności: IP 54
• Wymiary: 280 x 280 x 130 mm
• Waga: 5,5 kg

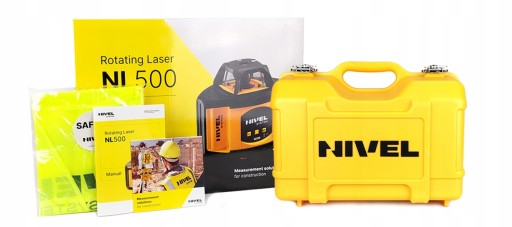

W zestawie otrzymasz:

• NL500 - niwelator laserowy: 1 szt
• RD200 - czunik laserowy : 1 szt
• Akumulatorki litowo-jonowe: 1 kpl
• CH-6 - ładowarka: 1 kpl
• TR-R - tarczka laserowa: 1 kpl
• GL-R - okulary laserowe: 1 kpl
• Instrukcja obsługi: 1 szt
• Kufer transportowy: 1 szt
• Statyw SJJ1: 1szt.
• Łata Laserowa LS-24: 1szt.

Plus:

• MC-1D - czujnik maszynowy z wbudowanym akumulatorem: 1 szt.
• MC-RC1 - wyświetlacz kabinowy: 1 szt.
• przewód łączący czujnik z wyświetlaczem kabinowym: 1 szt.
• przewód do podłączenia zasilania z akumulatora 12V/24V (klemy): 1 szt.
• ładowarka: 1 szt.
• waliza transportowa: 1 szt.

Kontroluj pracę maszyny, pracuj szybciej, dokładniej i oszczędniej.
