Усилитель сигнала мощности LED-AMP-1D

LED-AMP-1D wzmacniacz sygnału zasilającego

Opis produktu:

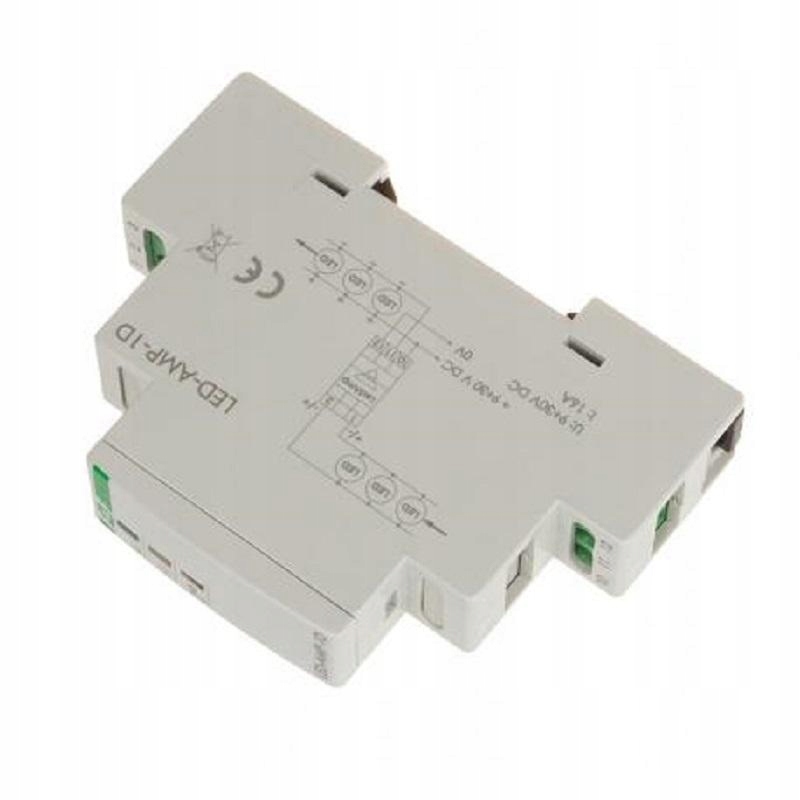

Sterownik LED-AMP-1D

Wzmacniacz sygnału zasilającego oświetlenie LED 12/24 V DC.

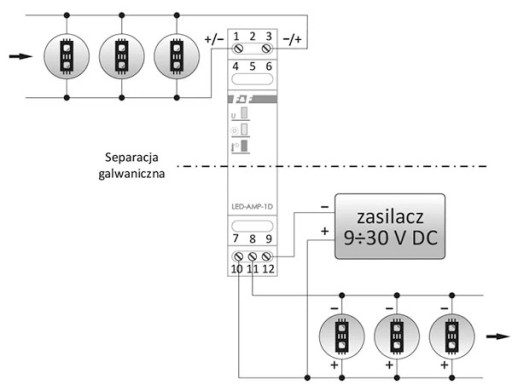

Zasada działania polega na odtworzeniu na wyjściu wzmacniacza sygnału sterującego PWM podłączonego do wejścia układu. Energia do zasilania kolejnego segmentu oświetlenia pobierana jest z zasilacza podłączonego do wzmacniacza. Separacja galwaniczna pomiędzy wejściem i wyjściem wzmacniacza umożliwia nieograniczoną rozbudowę łańcucha oświetlenia. Bez ryzyka wystąpienia problemów związanych z zasilaniem z różnych faz lub długimi pętlami masy.

Zastosowanie wzmacniacza sygnału zasilającego LED-AMP-1D; Bezpieczne łączenie pasków oświetlenia LED

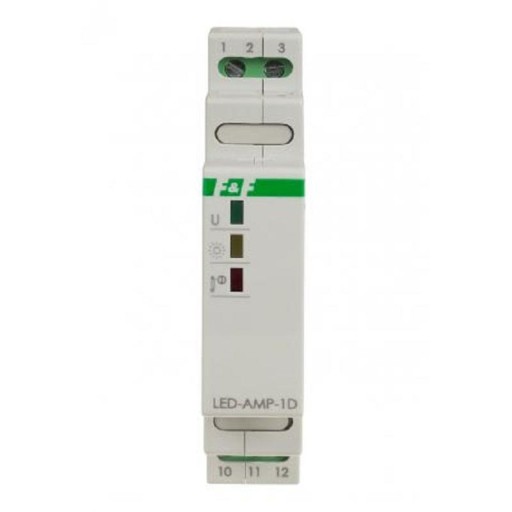

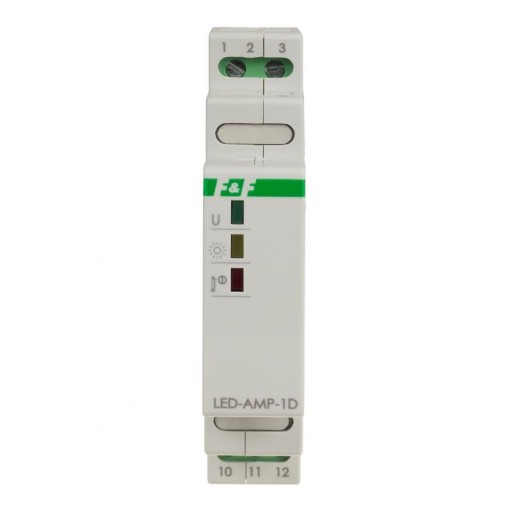

LED-AMP-1D rejestruje sygnał PWM zasilający wcześniejszy segment oświetlenia. Odtwarza go na wyjściu z pełną mocą podłączonego do niego zasilacza. Poziom sygnału wejściowego sygnalizuje żółta dioda LED na elewacji sterownika. Wzmacniacz wyposażony jest w zabezpieczenie termiczne. Zapobiega ono przekroczeniu dopuszczalnej temperatury wewnątrz obudowy w przypadku podłączenia zbyt dużego obciążenia. Następuje wówczas odłączenie oświetlenia aż do momentu, gdy temperatura urządzenia spadnie do bezpiecznego poziomu. Przekroczenie temperatury sygnalizowane jest dodatkowo przez czerwoną diodę LED znajdującą się na elewacji sterownika.

UWAGA!

Wzmacniacz nie jest przystosowany do zasilania napięciem przemiennym AC.

Należy stosować zasilacz o wydajności prądowej dostosowanej do podłączonych źródeł światła.

Dane techniczne:

• Napięcie zasilania 9÷30 V DC
• Próg zabezpieczenia termicznego 65°C
• Przyłącze zaciski śrubowe 2,5 mm²
• Moment dokręcający 0,4 Nm
• Wymiary 1 moduł (18 mm)
• Montaż na szynie 35 mm
• Stopień ochrony IP20
• Wejście - napięcie 6÷30 V DC
• Wejście - prąd 5 mA
• Wejście - sygnał sterujący PWM
• Wyjście - napięcie jak napięcie zasilania
• Wyjście - prąd [maks] 16 A
• Separacja pomiędzy wejściem i wyjściem - rodzaj galwaniczna
• Separacja pomiędzy wejściem i wyjściem - poziom 2,5 kV
• Pobór mocy - Iwy - 0 A 0,05 W
• Pobór mocy - Iwy - 16 A 1,2 W
• Temperatura pracy (bez kondensacji pary) -15÷50°C
• Sygnalizacja zasilanie, poziom jasności, przekroczenie temperatury
