УГОЛ СЖАТИЯ РАЗЪЕМА F НА TRISET 113

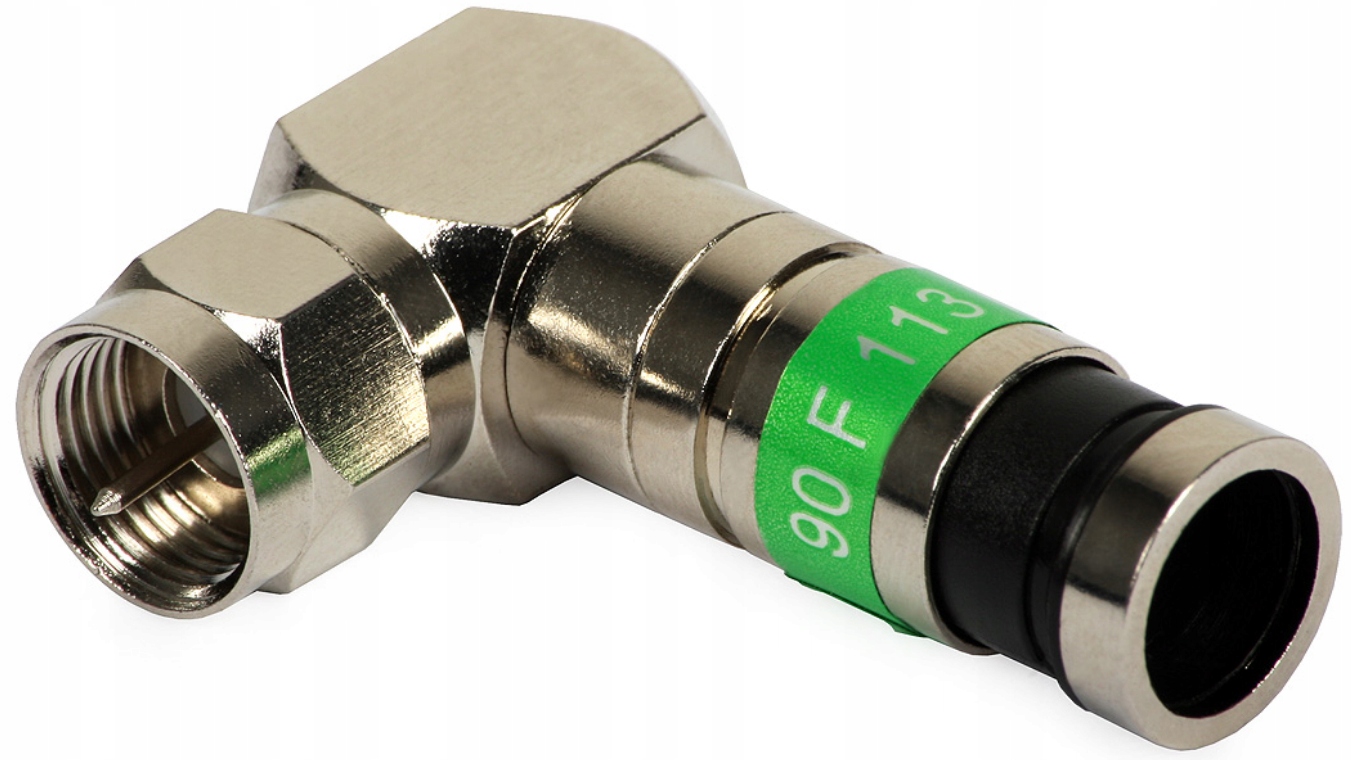

Złącze kompresyjne kątowe 90 F 113 MASTER na przewód Triset-113

symbol: E80348

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze kątowe 90 F 113 (nakręcane) przeznaczone jest do kabli typu TRISET.

Cechy wyróżniające złącza MASTER:

• szerokie pasmo pracy,
• bardzo małe tłumienie w całym paśmie pracy,
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• złącze stanowi monolit,
• wymiarowo dopasowane jest do rodziny przewodów TRISET-113,
• konstrukcja tego złącza chroniona jest licznymi patentami,
• przygotowanie kabla do zaciśnięcia (ściągnięcie izolacji) należy wykonać narzędziem E8010,
• do zaciśnięcia należy użyć zaciskarki do złącz kątowych E80078,
• porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza.

Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:

• przygotować przewód odkrywając żyłę centralną na długości 8 +/-1.4 mm i dielektryk z oplotem na długości 6,4 mm
• oplot należy wywinąć na oponę zewnętrzną
• tak przygotowany przewód wsunąć do złącza
• zacisnąć zaciskarką

Dane techniczne:

• Typ złącza: 90 F
• Marka: MASTER
• Montaż kabla: kompresyjne
• Rodzina przewodów: Triset-113
• Złącze kątowe: Tak
• Impedancja: 75 Ω
• Zakres częstotliwości: 5-2400 MHz
• Klasa ekranownia: A
• Materiał podstawowy: Mosiądz 360
• Wykończenie: Nikiel
• Średnica zewnętrzna: 10,8 mm
• Średnica wewnętrzna: 8,4 mm
• Średnica wewnętrznej tulei: 5,0 mm

Złącze kompresyjne kątowe 90 F 113 E80348 przeznaczone jest na kable:

• TRISET PROFI E1010_100
• TRISET PROFI E1010_500
• TRISET-113 E1015_1
• TRISET-113 E1015_100
• TRISET-113 E1015_200
• TRISET-113 E1015_500
• TRISET-113 PE E1017_1
• TRISET-113 PE E1017_100
• TRISET-113 PE E1017_200
• TRISET-113 PE E1017_500
• TRISET-113 HF E1019_500

Do zaciśnięcia należy użyć zaciskarki do złącz kątowych MASTER E80078

Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza E8010
