РАСПРЕДЕЛИТЕЛЬ НАПОЛЬНОГО ОТОПЛЕНИЯ 9 НА ПОЛА

Przedmiotem aukcji jest:

ZESTAW DO OGRZEWANIA PODŁOGOWEGO 9 OBWODÓW Z ZAMONTOWANYMI SIŁOWNIKAMI TERMOELEKTRYCZNYMI I STEROWANIEM BEZPRZEWODOWYM ASTIBI

• Rozdzielacz do podłogówki UGP 009 H-210 ASTIBI (w komplecie: złączki D16 PEX 3/4x16, zestaw odpowietrzająco-spustowy)
• Zestaw mieszający do ogrzewania podłogowego z zaworem ATM566, pompa energooszczędna elektroniczna ASTIBI 25-60/130
• Siłownik termoelektryczny ASTIBI 230VAC x 9 szt.
• Bezprzewodowa listwa sterująca ogrzewaniem podłogowym 8 stref ASTIBI 8D BP
• Bezprzewodowy dobowy regulator programator ASTIBI 200 BP

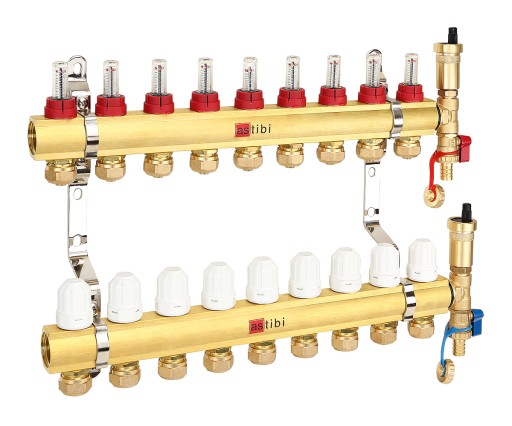

Zdjęcie podglądowe przedstawiające rozdzielacz o czterech obwodach.

Aukcja dotyczy rozdzielacza o ilości obwodów wymienionych w tytule aukcji.

W skład zestawu wchodzi:

1) Zestaw mieszający ( elementy skręcone na uszczelkach )

• zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 566 20÷43°C, Kvs 2,3 m3/h
• termometr tarczowy - 2 szt.
• wysokiej klasy pompa energooszczędna ASTIBI 25-60/130 z kablem zasilającym
• uszczelki

2) Belka górna ( MOSIĄDZ )

• przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

3) Belka dolna ( MOSIĄDZ )

• wkładki termostatyczne z zamontowanymi siłownikami termoelektrycznymi z kablami przyłączeniowymi M30x1,5 230V
• nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

4) Komplet uchwytów montażowych polerowanych o rozstawie 210 mm

BEZPRZEWODOWE STEROWANIE ASTIBI :

• Siłowniki termoelektryczne ASTIBI 230VAC
• Bezprzewodowa listwa sterująca ogrzewaniem podłogowym 8 stref ASTIBI 8D BP
• Bezprzewodowy dobowy regulator programator ASTIBI 200 BP

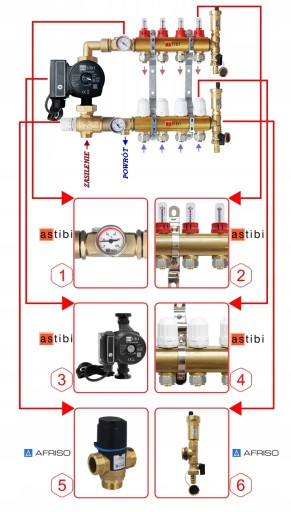

OPIS ZESTAWU

1. Belka z termometrem tarczowym. Zakorkowane gniazdo GW 1/2" , możliwość zamontowania odpowietrznika automatycznego lub manualnego.

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).

3. Pompa obiegowa do centralnego ogrzewania energooszczędna elektroniczna ASTIBI 25-60/130 z kablem zasilającym

Dane techniczne:

• Wydajność: do 3,3 m3/h
• Wysokość podnoszenia: do 6 m
• Ciśnienie robocze: 1 MPa
• Gwint na korpusie pompy: 1 1/2"
• Średnica przyłączy: 1"
• Temperatura czynnika: +5 do 110°C
• Pobór mocy: 6-45 W
• EEI ≤ 0,23
• Stopień ochrony: IP 44

Zalety:

• niskie zużycie energii
• komfort cieplny
• intuicyjna obsługa
• uniwersalność
• wysoka sprawność
• niezawodność

4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

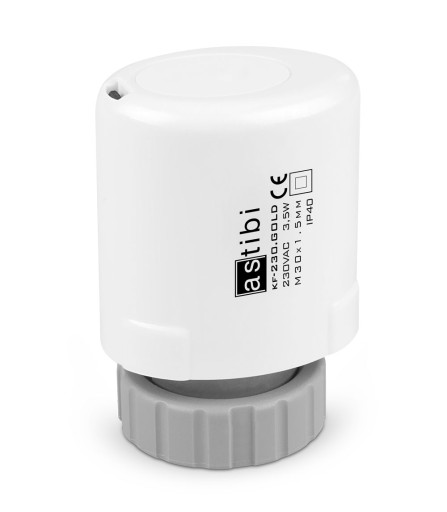

Dane techniczne Siłownika ASTIBI 230VAC:

• Zasilanie: 230V AC, 50Hz, 3,5W
• Zakres temperatury pracy: 0 – 60°C
• Długość przewodu zasilającego: około 95 cm
• Skok siłownika: 3,6 mm
• Siła nacisku: 100 N
• Typ: normalnie zamknięty
• Stopień ochrony: IP 40

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 566 (zakres nastaw. 20÷43°C Kvs. 2,3 m3/h), termometrem tarczowym.

6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO.

Zasilanie gwint 1", powrót gwint 3/4".

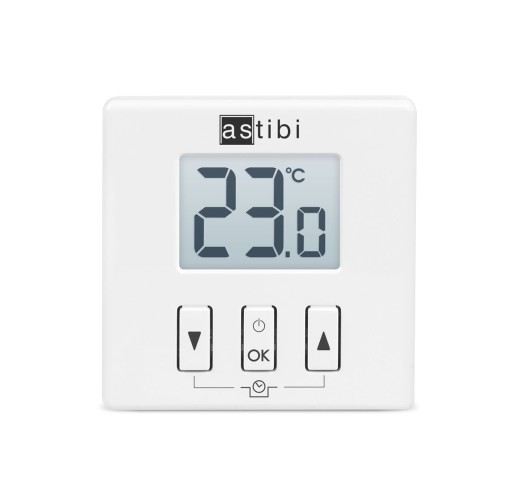

7. Bezprzewodowy regulator temperatury ASTIBI 200 BP

ASTIBI 200 BP pracuje w cyklu 24h umożliwiając ustawienie temperatury z dokładnością  do 0,2°C. Regulator jest ekonomiczny dzięki funkcji tymczasowego obniżenia temperatury z możliwością cyklicznego jej zmniejszania o tej samej porze każdego dnia. Dodatkowo posiada funkcję FrostGuard zapobiegającą zamarznięciu pomieszczeń. Regulator wyposażony jest w tryb pracy PWM, polegający na cyklicznym załączaniu i wyłączaniu urządzenia grzewczego minimalizując wahania temperatur. Algorytm PWM utrzymuje komfort cieplny w pomieszczeniu wyprzedzając zachowania układu grzewczego, jednocześnie dbając o niższe zużycie energii.

Właściwości:

• Dedykowany do współpracy z listwą 8D BP / Aries
• Tryb pracy PWM
• Tryb ekonomiczny – obniżenie temperatury o 3°C na 6 godzin cyklicznie, każdego dnia o tej samej porze
• Montaż na puszkę Ø60 mm lub jako urządzenie wolno stojące
• Funkcja FrostGuard zapobiega zamarznięciu pomieszczenia

Dane techniczne:

• Zasilanie: 2xAAA (2×1,5V), alkaliczne
• Zakres temperatury pracy: 0 – 45°C
• Sygnalizacja stanu pracy: Wyświetlacz LCD
• Ilość poziomów temperatury: 1
• Temperatura przeciwzamrożeniowa: 2°C
• Zakres sterowania temperatury: 0° – 35°C
• Histereza: ±0,2°C / ±0,4°C/PWM
• Cykl pracy: Dobowy
• Zasięg działania: W budynku o standardowej grubości ścian – ok. 30 m, na otwartej przestrzeni do 300 m
• Częstotliwość radiowa: 868,850 MHz, 869,000 MHz
• Moc sygnału radiowego: Do 11 dBm
• Stopień ochrony: IP 20

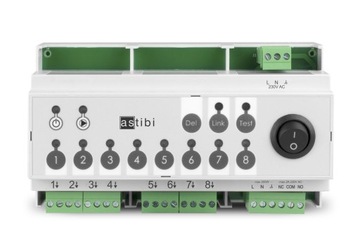

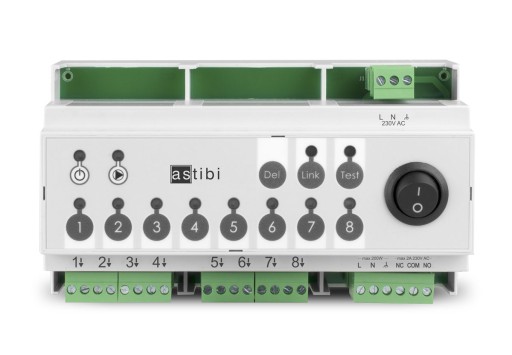

8. Bezprzewodowa listwa sterująca ogrzewaniem podłogowym do 8 stref grzewczych ASTIBI 8D BP

ASTIBI 8D BP to bezprzewodowa listwa sterująca siłownikami ogrzewania podłogowego przeznaczona do montażu w skrzynkach elektrycznych. Urządzenie posiada osiem stref grzewczych, współpracuje z bezprzewodowymi regulatorami temperatury i monitoruje każdą strefę grzewczą. Listwa umożliwia jednoczesne sterowanie pracą pompy centralnego ogrzewania oraz urządzeniem grzewczym. Urządzenie jest proste w obsłudze oraz w montażu na szynie DIN.

Właściwości:

• 8 stref grzewczych (do 3 siłowników na strefę)
• Możliwość monitorowania każdej strefy grzewczej poprzez bezprzewodowy regulator temperatury
• Funkcja TEST sprawdzająca zasięg współpracujących urządzeń bezprzewodowych
• Sterowanie pompą obiegową C.O. i piecem C.O. (styki bezpotencjałowe)
• Montaż na szynie DIN

Dane techniczne:

• Zasilanie: 230VAC 50Hz
• Ilość sterowanych niezależnie stref grzewczych: 8
• Możliwość przypisania maksymalnie: 8 bezprzewodowych termostatów
• Obciążalność wyjść sterujących głowicami 230V: 30 W na strefę do 3 siłowników
• Obciążalność wyjścia pompy CO 230V: 200 W
• Opóźnienie załączenia przekaźnika oraz pompy: około 3 minuty
• Obciążalność przekaźnika: max. 250V AC, max. 2 A (styki bezpotencjałowe COM, NO, NC)
• Pobór mocy: ok. 1,5W
• Sygnalizacja pracy: optyczna (diody) i akustyczna
• Dodatkowe funkcje: tryb testera bezprzewodowego sygnału LMS
• Częstotliwość radiowa: 868,850 MHz 869,000 MHz
• Zasięg działania: w typowym budynku, przy standardowej konstrukcji ścian – ok. 30m. w terenie otwartym – do 300m

Chcesz zainstalować ogrzewanie podłogowe w swoim domu? Wielofunkcyjne urządzenia umożliwiają sterowanie ogrzewaniem podłogowym - nawet 8 strefami grzewczymi. Sterowniki termoelektryczne pozwalają na kontrolę pracy pętli grzewczych oraz kontrolę pracy pomp C.O. i C.W.U.. Dodatkowym atutem jest prostota i funkcjonalność urządzeń. Zarówno system operacyjny, jak i podświetlany wyświetlacz LCD regulatora do ogrzewania podłogowego, zostały zaprojektowane tak, aby można było obsługiwać je niemal intuicyjnie. Oferowane regulatory temperatury i sterowniki ogrzewania podłogowego mogą być doposażone o akcesoria, które jeszcze lepiej wpłyną na wygodę zarządzania systemem ogrzewania w Twoim domu.

W NASZYCH ROZDZIELACZACH WYKORZYSTUJEMY TYLKO MARKOWE AKCESORIA WYPRODUKOWANE W UE

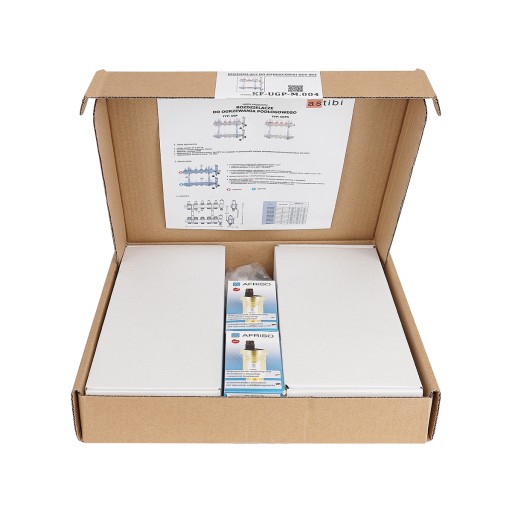

Zestawy zapakowane są w oryginalne opakowania, dokładnie zabezpieczone przed uszkodzeniem.
