Система пуска MSC-D-6,3-M7(230ВAC)/BBA 102954

MSC-D-6,3-M7(230V50HZ240V60HZ)/BBA - Rozrusznik bezpośredni, 3b, 2.2kW/400V/AC3, 100kA, + adapter na szyny zbiorcze 102954 Eaton

Dane techniczne:

• Stopień ochrony (IP): IP20
• Z wyzwalaczem zwarcia TAK
• Funkcja: Rozruch bezpośredni
• Zakres nastawy wyzwalacza przeciążeniowego [A] od: 4
• Znamionowe napięcie sterowania Us dla AC [V] od: 230
• Typ koordynacji: 1,2
• Znamionowy warunkowy prąd zwarciowy Iq [kA]: 100
• Rodzaj napięcia sterowniczego: AC
• Z obsługą magistrali TAK
• Rodzaj przyłącza obwodu głównego: Połączenie śrubowe
• Zakres nastawy wyzwalacza przeciążeniowego [A] do: 6,3
• Znamionowe napięcie sterowania Us dla AC [V] do: 240
• Znamionowy prąd pracy Ie [A]: 5
• Znamionowa moc pracy przy AC-3, 400 V [kW]: 2.2000

Rozruszniki bezpośrednie (kompletne jednostki) składają się z wyłącznika silnikowego PKZM0-6,3 i stycznika DILM 7-10. Połączenia te montuje się w adapterach na szyny zbiorcze.

Do podłączenia obwodu głównego pomiędzy wyłącznikiem silnikowym i stycznikiem stosuje się elektryczny moduł stycznikowy.

Nie można łączyć ze standardowym stykiem pomocniczym NHI-E-…-PKZ0-C z zaciskiem sprężynowym.

Zestaw okablowania do rozrusznika bezpośredniego

Mechaniczny moduł łączący i elektryczny moduł stykowy

PKZM0-XDM12 Typ

Uwagi

Kombinacje rozruszników silnikowych można uzupełniać poprzez zacisk zasilający BK25/3-PKZ0-E i w razie konieczności bloki mostków trójfazowych B3…/…-PKZ0 do typów rozruszników F zgodnych z UL508.

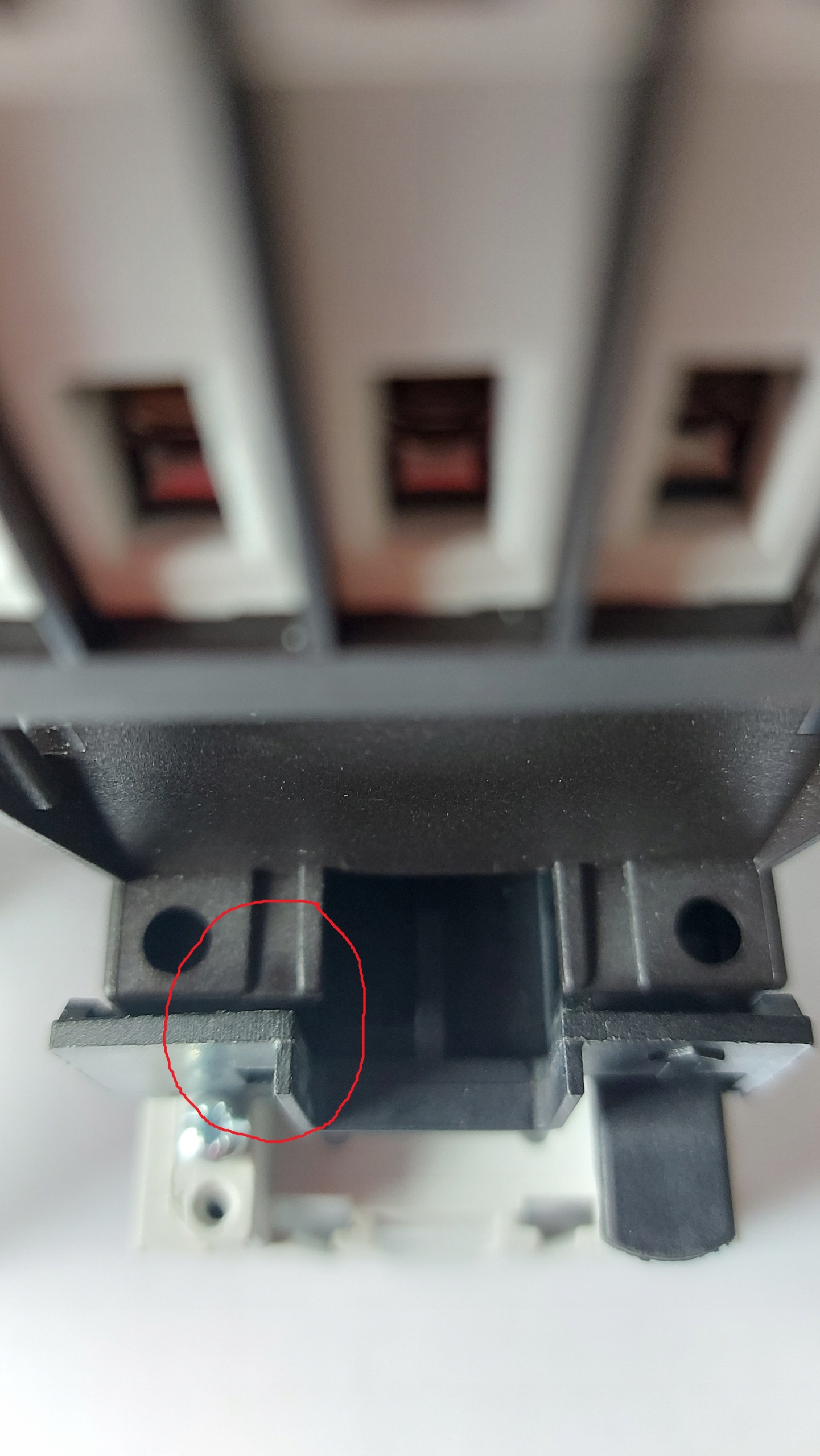

Uwaga!!! Powyżej wstawione są zdjęcia fizyczne produktu. Jest to rozrusznik, który miał być użyty w projekcie, jednak w ostatnim momencie nastąpiła zmiana koncepcji - stąd naklejki Q2 lub Q3 lub KM2 na rozrusznikach. Są one nowe ale sprzedawane jako używane ze względu właśnie na naklejki,  brak zaślepek na styczniku, wykruszenia na szynie w 1 szt oraz w jednej sztuce brakuje stopera na szynie.
