ЖК-дисплей 2,1 дюйма, круглый емкостный экран DWIN, 480x480 пикселей.

Uniwersalny moduł HMI z okrągłym wyświetlaczem 2.1" oraz panelem dotykowym pojemnościowym.

✅ Cechy DMG48480C021_03W:

• Oparty na T5L1 z systemem DGUS II
• 2.1" IPS-TFT-LCD,16.7M Kolorów ,24-bit, 480×480 Pixel
• Obszar aktywny wyś. 53.3mm (D)
• Jasność: 350nit
• Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
• Pojemnościowy dotyk
• Interfejs: TTL/CMOS interface,10Pin_1.0mm

▶️ Jak działają wyświetlacze DWIN HMI?

Konstruowanie interfejsu użytkownika i zasady jego funkcjonowania odbywa się za pośrednictwem specjalistycznego, darmowego narzędzia DGUS TOOL, działającego na komputerach PC. Pozwala ono na importowanie gotowych ilustracji, kreowanie przycisków, diagramów, pól do wprowadzania informacji itp. Następnie skompilowane pliki przenoszone są na kartę SD, skąd są kopiowane do pamięci wyświetlacza.

Zarządzanie z poziomu mikrokontrolera polega na wysyłaniu i odbieraniu uprzednio zdefiniowanych ramek danych za pomocą interfejsu UART.

⭐ Specyfikacja DMG48480C021_03W

▶️ Interfejs:

• Baudrate: 3150~3225600bps, Typ. 115200bps
• Napięcie wyjściowe:

  Output 1, Iout =1mA 3.0~3.3

  Output 0, Iout = -1mA 0.0~0.3

• Napięcie wejściowe（RXD):

  Input 1， Iin = 1mA；2.4-5.0V,

  Input 0， Iin = -1mA；0~0.5V

• Tryb pracy:

  UART2: N81

  UART4: N81/E81/O81/N82 4 (konfigurowalne programowo)

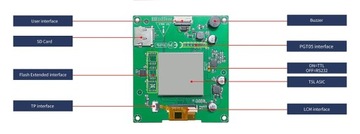

• Złącza użytkownika:

  - 10Pin_1.0mm, zatrzaskiwane dla zasilania oraz komunikacji, prędkość: 12KByte/s

• Pamięć Flash: 16MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
• Buzzer: 3V pasywny, moc <1W
• Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
• Interfejs PGT05: do aktualizacji DGUS kernel

▶️ Wyświetlacz:

• Ilość kolorów: 16.7M（16777216）
• LCD Typ: IPS-TFT-LCD
• Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
• Rozdzielczość: 480x480
• Obszar aktywny: średnica 53.3mm
• Podświetlanie LED
• Jasność:  350 nit

▶️ Panel dotykowy:

• Typ: CTP (Pojemnościowy panel dotykowy)
• Struktura: G+G structure with surface cover of Asahi tempered glass
• Tryb dotyku: wspiera dotyk oraz przeciągnięcie
• Twardość powierzchni: 6H
• Przepuszczalność światła: Ponad 90%

▶️ Zasilanie:

• Napięcie zasilania: 4.5~5.5V
• Pobór prądu z włączonym podświetlaniem: VCC = +5V, 130mA
• Pobór prądu z wyłączonym podświetlaniem: VCC = +5V, 60mA

✅ Zestaw zawiera:

• DMG48480C021_03W 2.1" 480x480 pojemnościowy panel dotykowy DWIN HMI
