DSO-TC3 - przenośny oscyloskop z testerem LCR i generatorem DDS

Opis

Fnirsi DSO-TC3 to urządzenie 3w1, które łączy cyfrowy oscyloskop z testerem LCR i generatorem DDS. Pozwala na wykonywanie pomiarów oscyloskopowych i testowanie elementów elektronicznych, w tym diod i tranzystorów. Funkcja oscyloskopu umożliwia pomiar sygnału analogowego o szerokości pasma do 500 kHz. Ma jeden kanał. Przy szybkości próbkowania 10 MS/s, oscyloskop pozwala na wykrywanie zmian sygnału w czasie rzeczywistym. Urządzenie umożliwia mierzenie częstotliwości, okresu oraz cyklu pracy sygnału. Warto również zwrócić uwagę na tryb wyzwalania, który może działać w trybie auto, normalnym lub pojedynczego pomiaru. Pozwala to na bardziej precyzyjne mierzenie sygnałów.

Tester LCR pozwala na pomiar pojemności, rezystancji i indukcyjności elementów elektronicznych. Tester obsługuje pomiar pojemności, rezystancji i indukcyjność. Dodatkowo ma generator sygnałów, w tym sinusoidalnego, prostokątnego, trójkątnego, impulsowego i DC.

Urządzenie wyposażone zostało w wyświetlacz 2,4" LCD TFT , który pozwala na wygodne odczytywanie wyników pomiarów oraz łatwe sterowanie urządzeniem. Jest zasilane za pomocą akumulatora o pojemności 1500 mAh. Urządzenie można ładować za pomocą złącza USB typu C. Oscyloskop z testerem LCR znajduje zastosowanie w pracy z elektroniką, w szczególności w naprawie i diagnostyce urządzeń elektronicznych oraz przy ich projektowaniu. Jest to przydatne narzędzie dla osób, które potrzebują poręcznego urządzenia wielofunkcyjnego do pomiaru i testowania elementów elektronicznych.

Właściwości

• Cyfrowy oscyloskop:
• Liczba kanałów: 1
• Szerokość pasma analogowego: 0 do 500kHz
• Rezystancja wejściowa: 1MΩ
• Tryb sprzężenia: AC/DC
• Szybkość próbkowania w czasie rzeczywistym: 10 MS/s
• Zakres napięcia testowego: 1X : 40V / 10X : 400V
• Czułość pionowa: 10mV/Div do 10V/Div
• Przesunięcie pionowe: regulowane
• Zakres poziomej podstawy czasu: 10us/Div do 500s/Div
• Tryb wyzwalania: auto, normalny, pojedynczy pomiar
• Typ wyzwalania: zbocze narastające, zbocze opadające
• Poziom wyzwalania: regulowany
• Zatrzymanie pomiaru: funkcja HOLD
• Pomiar parametrów: częstotliwość, okres, cykl pracy
• Tester LCR:
• Tester tranzystorów: JFET, IGBT, MOSFET
• Test diody: <4,5 V
• Pomiar ESR kondensatorów
• Pojemność: 25pF do 100mF
• Rezystancja: 0.01Ω do 50MΩ
• Indukcyjność: 10uH do 1000uH
• Bateria: 0,1 do 4,5V
• Napięcie wejściowe: 0 do 40 V
• Wyjście PWM :1,5 kHz do 9,99 MHz
• Generator sygnałów:
• Sygnał: sinusoidalny: 1-100 kHz, 3,3V/50%
• Sygnał: prostokątny: 1-100 kHz, 3,3V/50%
• Sygnał: impulsowy: 1-100 kHz, 3,3V/50%
• Sygnał: trójkątny: 1-100 kHz, 3,3V/50%
• Sygnał: typu rampa: 1-100 kHz, 3,3V/50%
• Sygnał: DC: 0 - 3,3 V
• Wyświetlacz: kolorowy, 2,4" LCD TFT
• Zasilanie: akumulator 1500 mAh
• Ładowanie: USB typu C, 5V
• Wymiary: 79 x 31 x 103 mm

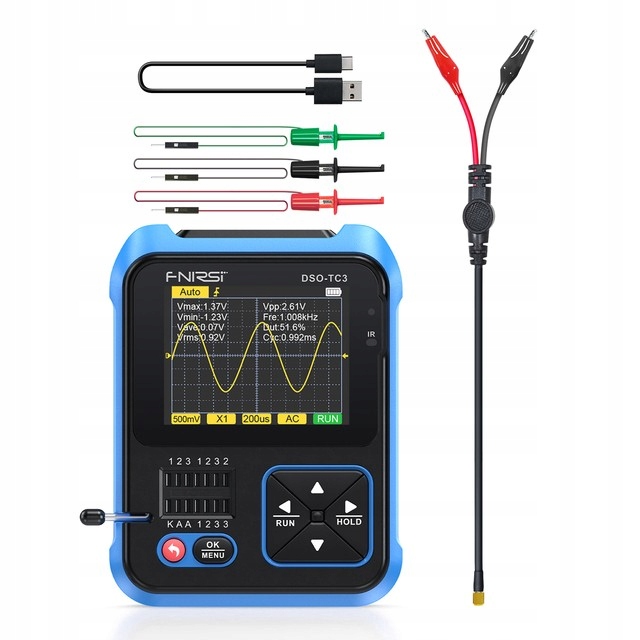

W zestawie

• Tester DSO-TC3
• 3 x końcówka testowa z haczykiem
• Kabel USB typu C
• Sonda z zaciskami krokodylkowymi
• Adapter
• Instrukcja obsługi
