Стальная печь Sas для каменного угля 25 кВт

SAS Kocioł zasypowy 25kW VARMO ECO DESIGN 5 KLASA KOT-VRM-025

ZALETY PRODUKTU:

• Kocioł zasypowy na węgiel kamienny
• Kocioł klasy 5 (najwyższa) wg normy PN-EN 303-5:2012
• Certyfikat EcoDesign (dla mocy: 15 kW, 20 kW, 25 kW)
• Wysoka sprawność: 88,7- 88,8% oraz efektywność procesu spalania

WYSPOSAŻENIE:

1. Panele ceramiczne
2. Dźwignia ruszt ruchomych
3. Miarkownik ciągu powietrza
4. Termometr, przegroda zabezpieczająca
5. Kratka zabezpieczająca żar
6. Komplet stopek regulacyjnych
7. Komplet narzędzi do obsługi kotła

WYPOSAŻENIE DODATKOWE:

1. Wentylator wyciągowy MplusM model WWK180/60W
2. Uszczelka pod wentylator wyciągowy
3. Sterownik TECH ST-28W do regulacji pracy: wentylatora wyciągowego, pompy c.o., pompy c.w.u. wraz z zestawem przewodów oraz czujników

DANE TECHNICZNE:

• Paliwo: węgiel kamienny sortymentu orzech
• Nominalna moc cieplna: 25 kW
• Min. bezpieczna poj. zbiornika akumulacyjnego: 2000 l
• Klasa efektywności energetycznej: B
• Sprawność cieplna: 88,8%
• Klasa kotła (wg PN-EN 303-5:2012) sprawność/emisja spalin: klasa 5 (najwyższa)
• Zużycie paliwa: 3,4 kg/h
• Pojemność komory załadowczej: 44~38 dm3/kg
• Pojemność wodna kotła: 102 l
• Masa kotła (bez wody): 430 kg
• Wymagany minimalny ciąg spalin: ~0,29 bar
• Wymiary podstawowe kotła (głębokość x szerokość x wysokość x wys. do czopucha): 1190 x 610 x 1420 x 1110 mm
• Wymiary otworu załadowczego (a x h): 285 x 180 mm
• Przekrój czopucha (średnica zew.): Ø 200 mm
• Gwint wewnętrzny króćca (zasilanie/powrót): G1 1/2"
• Minimalna wysokość komina: 8 m
• Minimalny przekrój przewodu kominowego: 20 x 20 cm, Ø 220 mm
• Materiał wymiennika: stal kotłowa P265GH o gr. 6 mm
• Kod u producenta: KOT-VRM-025

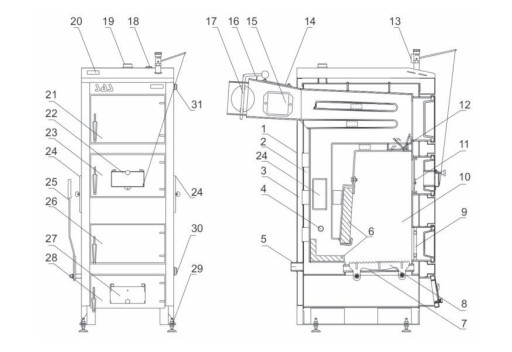

LEGENDA DO RYSUNKU TECHNICZNEGO:

1 - Obudowa kotła

2 - Płaszcz wodny

3 - Izolacja termiczna

4 - Otwór dystrybucji powietrza wtórnego

5 - Króciec wody – powrót

6 - Panele ceramiczne

7 - Ruszt wodny

8 - Ruszt żeliwny (ruchomy)

9 - Kratka zabezpieczająca żar

10 - Komora paleniskowa

11 - Przegroda zabezpieczająca (drzwiczki zasypowe)

12 - Klapka „krótkiego” obiegu

13 - Miarkownik ciągu powietrza

14 - Miejsce montażu wentylatora wyciągowego *

15 - Wyczystka czopucha

16 - Przepustnica

17 - Czopuch

18 - Króciec montażowy zaworu bezpieczeństwa

19 - Króciec wody - zasilanie

20 - Termometr analogowy

21 - Drzwiczki wyczystne górne

22 - Dopływ powietrza pierwotnego

23 - Drzwiczki zasypowe

24 - Wyczystka boczna

25 - Dźwignia ruszt ruchomych

26 - Drzwiczki paleniskowe

27 - Klapka dozująca powietrze (tryb rozpalania)

28 - Drzwiczki popielnika

29 - Stopki regulacyjne *)

30 - Króciec spustowy

31 - Króciec montażowy zabezpieczenia termicznego z kapilarą **
