МЯГКИЙ СТАРТ 2 МОДУЛЬ МЯГКОГО СТАРТА МЯГКИЙ СТАРТ 2

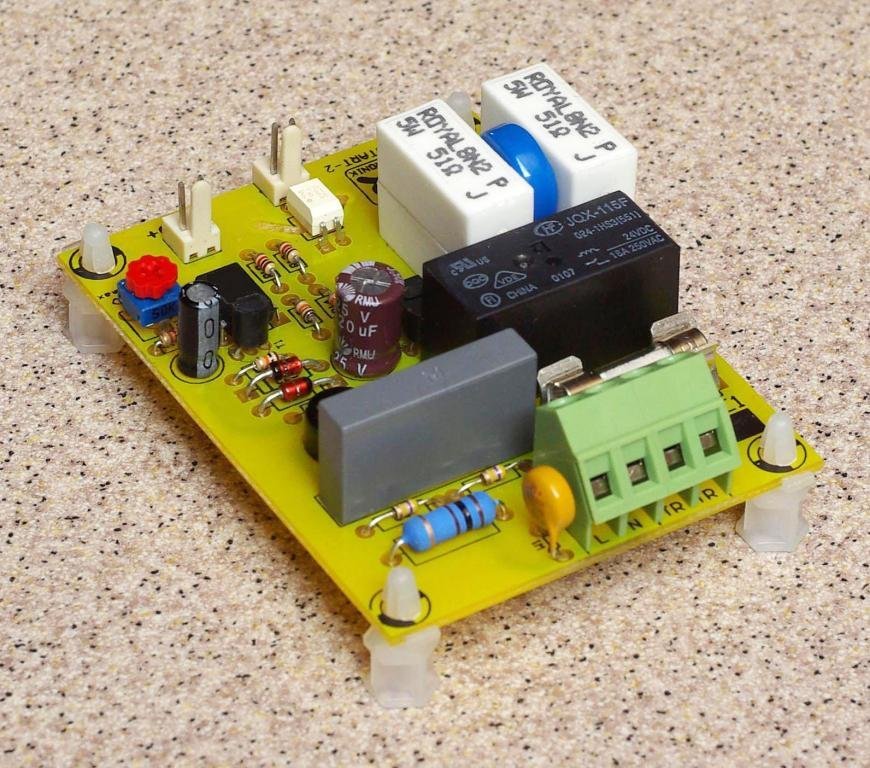

Przedmiotem sprzedaży jest układ miękkiego startu transformatora SOFTSTART-2

Opis i zastosowanie:

Układ rozruchu przeznaczony jest do aplikacji elektronicznych układów zasilania mocy w sieci jednofazowej 230VAC/50Hz które w swej konstrukcji posiadają transformatory toroidalne oraz duże pojemności kondensatorów w filtrach zasilania.

- wzmacniacze audio

- transformatory halogenowe

- żarówki halogenowe

- układy zasilania w systemach CNC

Jego zadaniem jest ograniczenie impulsu prądowego który może spowodować przepalenie lub zadziałanie bezpieczników w momencie podłączenia zasilania do transformatora. Wspomniany impuls prądowy występuje także przy chwilowych zaniku napięcia zasilania.

Układ rozruchu został skonstruowany w taki sposób aby wyeliminować oba te przypadki poprzez szybką reakcję na zanik zasilania i rozłączenie styków przekaźnika.

Układ został dodatkowo wyposażony w:

- możliwość regulacji czasu rozruchu w zakresie od 3-12 sek. (potencjometr P1)

- wyjście transoptorowe Z4 Vce=55V, Imax=50mA

Służy do sygnalizacji zadziałania rozruchu oraz zaniku zasilania. Możliwość wykorzystania jako funkcja MUTE w wzmacniaczach audio.

- zabezpieczenie termiczne 95°C (histereza 10°C)

Zabezpiecza układ przed nadmiernym nagrzaniem się rezystorów rozruchowych SOFTSTARTU powyżej 95°C

w przypadku zbyt niskiego poziomu zasilania poprzez chwilowe rozłączenie obwodu rozruchowego transformatora.

Powrót do normalnej pracy odbywa się po spadku temperatury rezystorów do 85°C

Rezystory w tanich i prostych tego typu układach potrafią rozgrzać się do temperatury mogącej spowodować pożar lub uszkodzenie innych przedmiotów znajdujących się w pobliżu układu rozruchowego.

Parametry techniczne:

Napięcie zasilania : 196-245VAC/50Hz

Pobór prądu : 28mA@230VAC50Hz

Pobór mocy : 900mW@230VAC50Hz

Maksymalny prąd rozruchowy do 4.9A

Maksymalny prąd wyjściowy

- zależny od wersji (maksymalnie do 16A)

* Stały czas rozruchu regulowany w zakresie 3-12sek.

* Szybka reakcja na 40ms zanik zasilania

* Sygnalizacja zadziałania układu:

- dioda LED

- wyjście transoptorowe Z4 Vce=55V, Vec=7V, Imax=50mA, Pc=100mW

* Zabezpieczenia :

- przeciwzwarciowe (bezpiecznik topikowy zwłoczny)

- termiczne 95°C (histereza 10°C)

* Temperatura pracy 10-65°C

* Wymiary: 80x60x30mm

* Waga 85g

szczegółowa karta katalogowa:

www.mrelektronik.com/ftp/mr7002_pl.pdf

Po dokonaniu zakupu proszę o informację jaki model softstartu wysłać

Model softstartu - ilość w szt.

MR7002V4A - szt. XX 100-400VA

MR7002V6,3A - szt. XX 400-800VA

MR7002V10A - szt. XX 800-1500VA

MR7002V16A - szt. XX 1500-2500VA

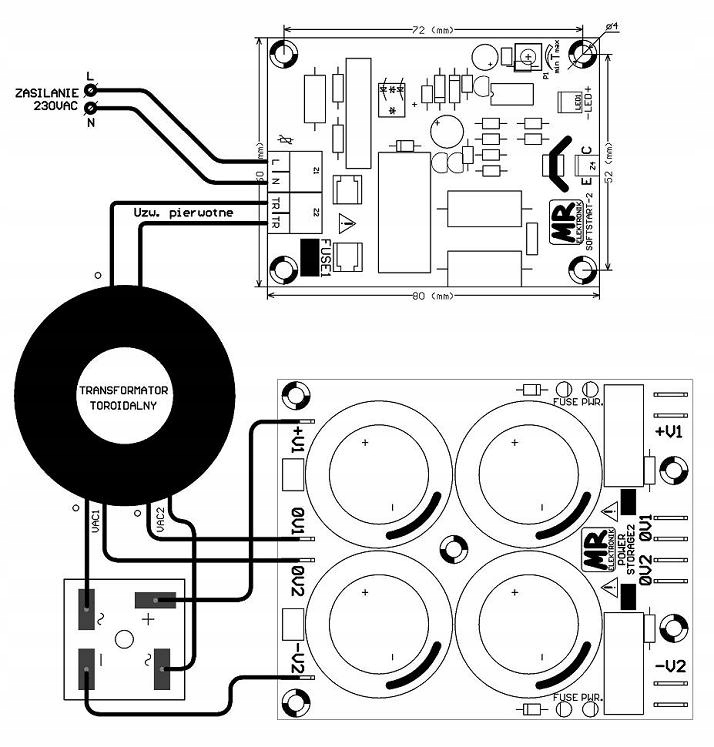

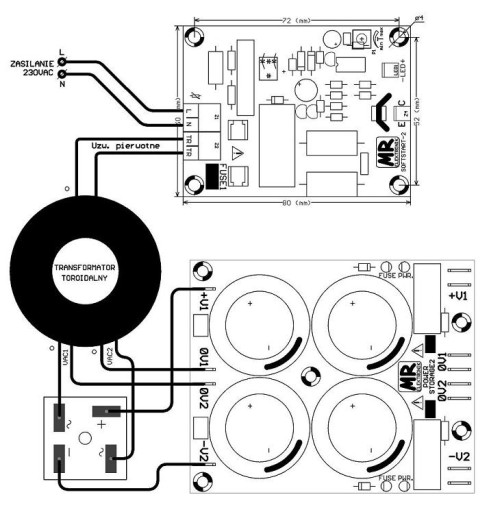

Przykładowa topologia podłączenia softstartu 2

Moduł nie stanowi gotowego urządzenia, jest tylko komponentem
