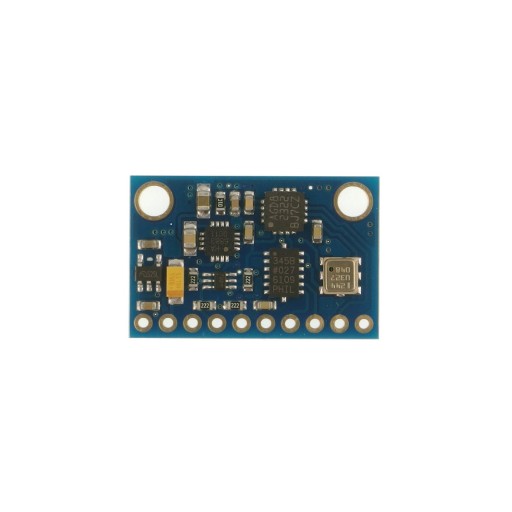

modGY-801 - модуль IMU 9DOF

modGY-801 - moduł IMU 9DOF z akcelerometrem, żyroskopem, magnetometrem i barometrem

Opis

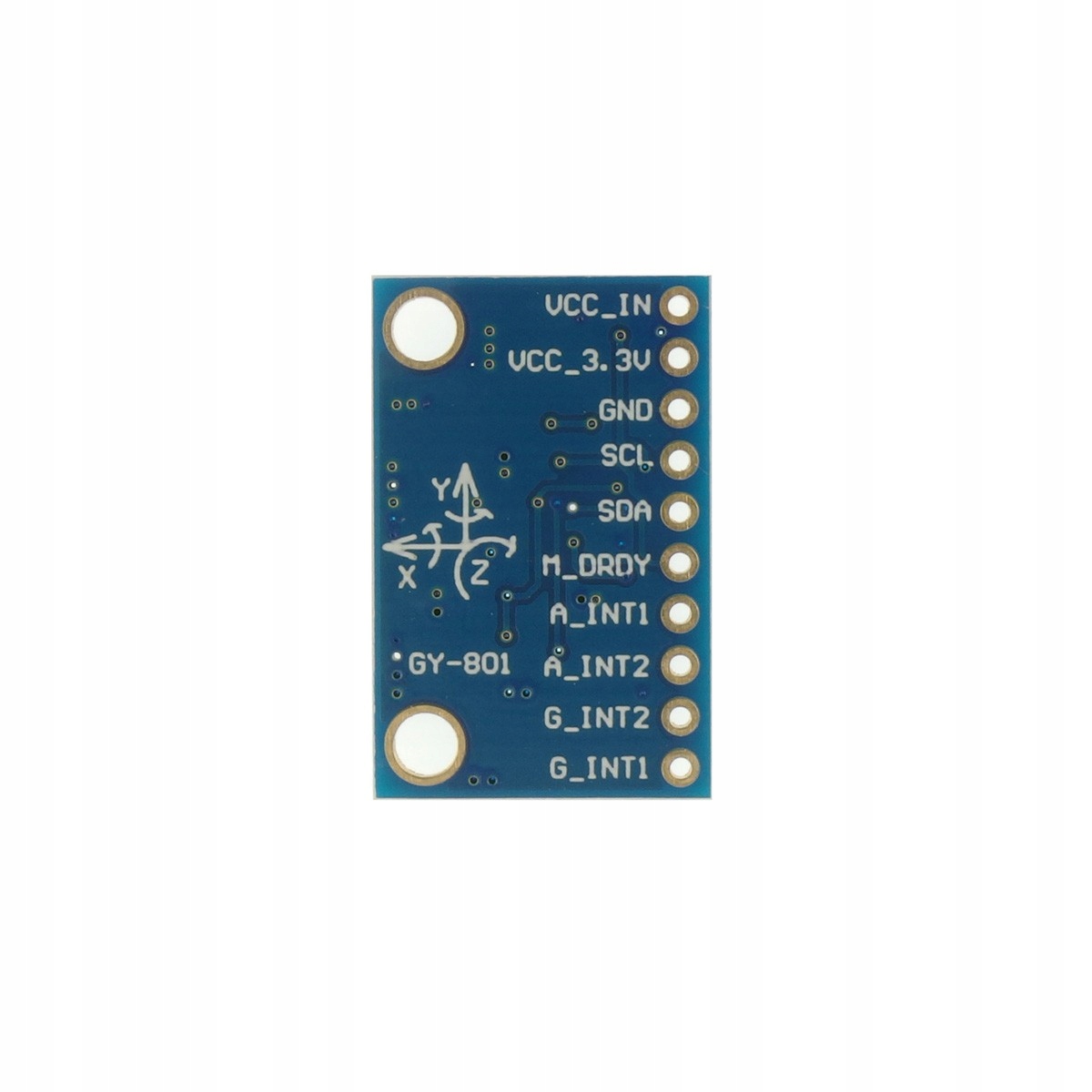

Moduł GY-801 to zintegrowany sensor inercyjny, pozwalający na pomiar ruchu w dziewięciu osiach oraz pomiar ciśnienia atmosferycznego. Dzięki wbudowanego w moduł stabilizatorowi napięcia 3.3V możliwe jest zasilenie modułu w wyższego napięcia np.5 V. Wszystkie czujniki w module komunikują się z urządzeniem docelowym przy pomocy magistrali I2C. Na zewnątrz modułu, poza zasilaniem i sygnałami SDA / SCL, wyprowadzone zostały także sygnały przerwań od żyroskopu, akcelerometru i magnetometru.

Właściowści

• Akcelerometr ADXL345
• Żyroskop L3G4200D
• Magnetometr MMC5883MA
• Czujnik ciśnienia BMP180
• Zakres pracy magnetometru: +/- 8 [G]
• Zakres pracy akcelerometru: +/- 2 g / +/- 4 g / +/- 8 g / +/- 16 [g]
• Zakres pracy żyroskopu: +/- of 250 / 500 / 1000 / 2000 [/sec]

W zestawie

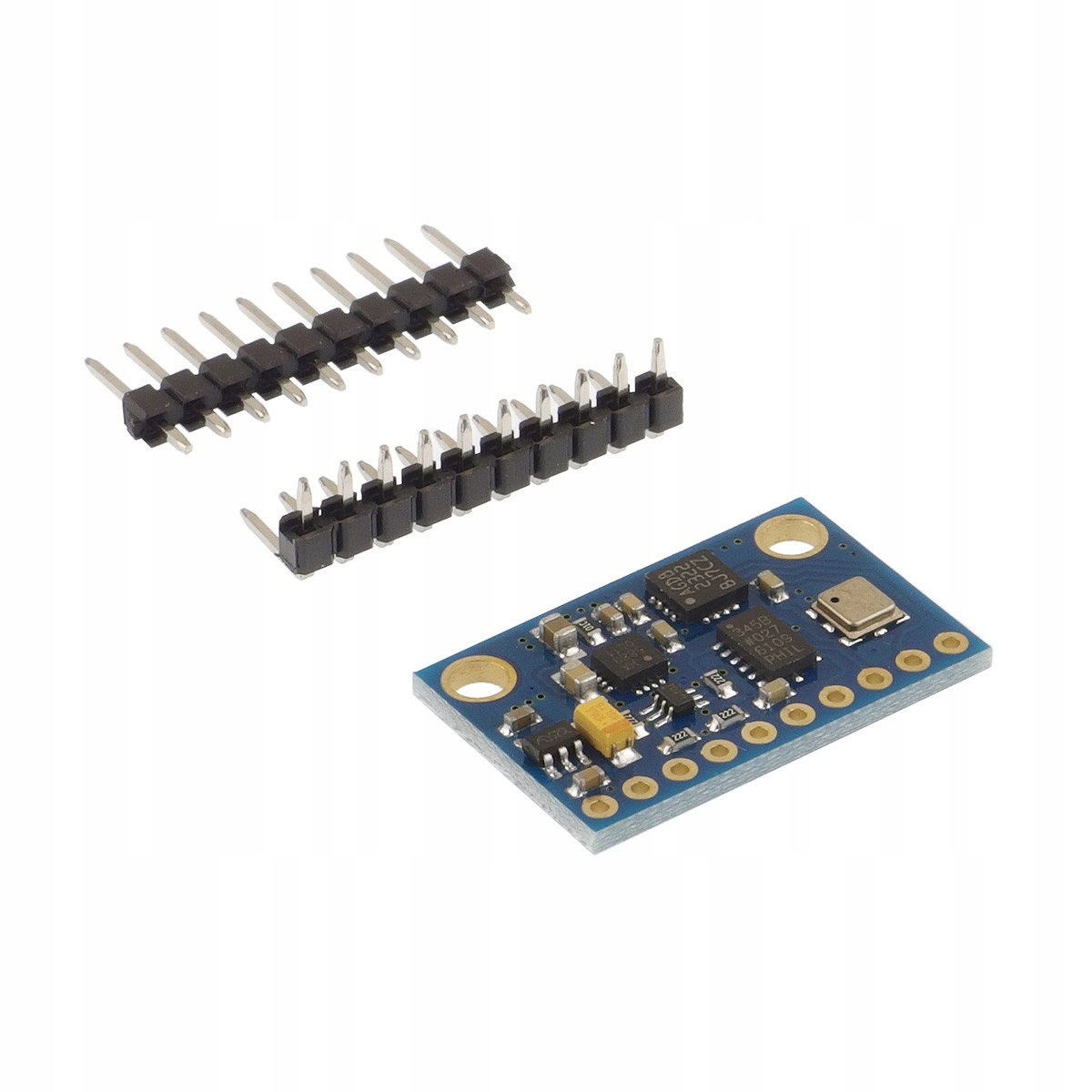

• Moduł modGY-801
• Złącza szpilkowe do samodzielnego przylutowania - proste oraz kątowe.
