Низкопрофильная всенаправленная антенна Poynting PUCK-2

Niskoprofilowa antena dookólna Poynting PUCK-2

POYNTING

Szerokopasmowa panelowa antena dookólna Poynting PUCK-2 LTE MIMO 6 dBi

Nowa seria PUCK firmy Poynting oferuje małe anteny panelowe profilowe do użytku w IoT / M2M, inteligentnych licznikach, inteligentnych usługach użyteczności publicznej, transporcie, żegludze morskiej i rolnictwie. PUCK-2 składa się z systemu antenowego 2 w 1 w jednej obudowie z antenami 2 × 2 MIMO LTE (dla 2G / 3G / 4G), które obejmują pasmo od 698 do 3800 MHz, najpopularniejsze międzynarodowe pasma LTE . PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Charakterystyka promieniowania wszystkich elementów promieniujących zapewnia doskonałą równowagę między dookólnością, różnorodnością wzorców i dobrymi zdolnościami promieniowania na żądanej wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla przepustowości LTE i stabilności połączenia. Ta antena została zaprojektowana tak, aby oba porty LTE były podłączone do routera / urządzenia, aby zapewnić najlepszą wydajność. Zapoznaj się z innymi pochodnymi serii PUCK, które są bardziej odpowiednie do zastosowań SISO.

Cechy produktu

- 2w1 LTE o wysokiej wydajności i odbiorze wielu częstotliwościach

- Antena 2G / 3G / 4G / LTE (gotowa na 5G)

- Dla technologi LTE (2X2 MIMO)

- Szerokopasmowa - obejmuje szerokie pasmo częstotliwości, w tym pasmo CBRS 3,5 GHz

- Niezależna od płaszczyzny podłoża

- Solidna, wandaloodporna i wodoodporna obudowa (IP 68)

- Idealna do transportu, zastosowań morskich i IoT / M2M

- Opcje montażu Ultra-veZAtile dla łatwej instalacji

Zastosowanie anteny

- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody

- Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo, nawadnianie

- Digital Signage

- Magazyny i systemy logistyczne

- Automatyka przemysłowa, robotyka i inne systemy M2M

- Transport (autobusy, usługi komunalne i bezpieczeństwo publiczne)

- Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn (M2M i IoT)

- Maszyny rolnicze

- Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych

Wykresy wydajności anteny

Współczynnik fali napięcia (VSWR)*

VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia.

W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1: 1, PUCK-1 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR ≤2,5: 1 ponad 85% pasma

Wzmocnienie w dBi

6dBi to szczytowe wzmocnienie we wszystkich pasmach od 698-960,1710-2700 i 3400-3800 MHz

- Zysk dla różnych pasm: -1dBi @ 698-960MHz

- Zysk dla różnych pasm: 6 dBi przy 1710-2700 MHz

- Zysk dla różnych pasm: 6 dBi przy 3400-3800 MHz

Wzorce promieniowania

Prezentacja anteny szerokopasmowej PUCK-2 (wideo)

link: https://youtu.be/wQ7WTtjMNPM

Odnośniki do innych filmów o PUCK-2:

Unboxing - https://youtu.be/AfL5b7pRWbk

Test wysokiego napięcia PUCK - https://youtu.be/A-3FVcQjK-I

Test PUCK w tunelu aerodynamicznym - https://youtu.be/Yga3oqAGly0

Test wytrzymałości - https://youtu.be/MS_gkMZ26tE

Konstruowanie rozwiązań 4x4 MIMO - https://youtu.be/YsRRjBAfX4k

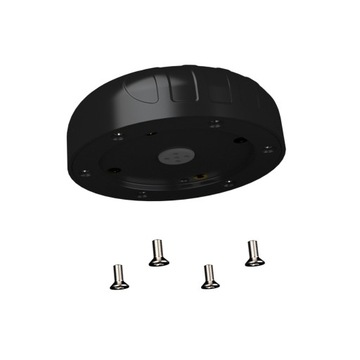

Wiele możliwości montażu

Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma opcjami montażu. Obejmuje to standardowo:

- Mocowanie do czopu - w zestawie dwie różne długości (40 mm i 80 mm)

- Montaż na słupku pionowym (montaż wewnętrzny i zewnętrzny dla mniejszych i większych słupów)

- Poziomy montaż na słupie (np. Szyny morskie)

- Mocowanie magnetyczne

- Montaż powierzchniowy (taśma dwustronna)

- Mocowanie ścienne

Najważniejsze cechy techniczne:

Specyfikacja techniczna

Kliknij tutaj, aby zapoznać się z pełną dokumentacją techniczną anteny.

• Wysokość: 15,00
• Szerokość: 15,00
• Głębokość: 12,00
• Masa: 0,51

Wytrzymała ultra szerokopasmowa antena PUCK-2 2w1 2x2 MIMO LTE o zakresie częstotliwości 698-3800 MHz, Zysk LTE 6 dBi, zastosowanie: transport, inteligentne pomiary, systemy logistyczne, alarmowe, rolnictwo. Kolor czarny
