S601A ТОЧНЫЙ ПАЯЛЬНИК + НАКОНЕЧНИК ДЛЯ ГИБКИХ ЛЕНТ ДЛЯ ЖК-дисплеев

SLU0000717

ZESTAW - PRECYZYJNA LUTOWNICA REBALL S601A 900M + GROT DO TAŚM

ATUTY:

• REGULACJA TEMPERATURY, MECHANICZNY WYŁĄCZNIK, WSKAŹNIK DZIAŁANIA
• WYSOKIEJ KLASY GROT DO LUTOWANIA TAŚM, PODSTAWKA
• PORADNIK "PODSTAWY LUTOWANIA"

REBALL TECHNOLOGY S601A + AKCESORIA

Uniwersalna wysokiej jakości lutownica kolbowa dedykowana do wszelkich prac serwisowych z zastosowaniem lutowia ołowiowego jak i bezołowiowego. Dzięki regulacji temperatury również bardzo dobrze sprawdza się do naprawy taśm LCD.

Zastosowane groty 900M to najpopularniejszy model na rynku.

Model S601A posiada:

• pokrętło regulacji temperatury,
• mechaniczny wyłącznik zasilania
• wskaźnik działania

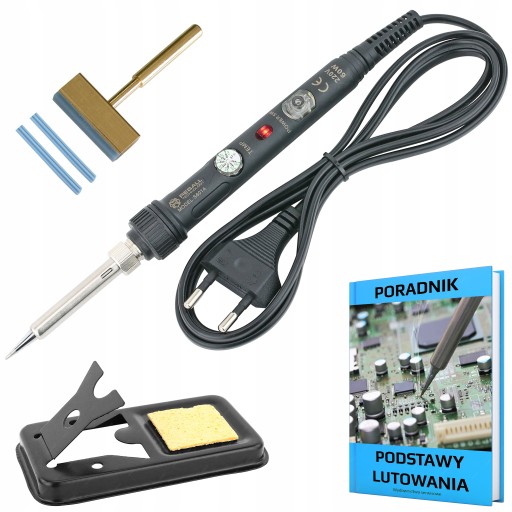

CZEŚCI SKŁADOWE ZESTAWU

• lutownica S601A z grotem - 1 sztuka
• miedziany grot do lutowania taśm - 1 sztuka
• zapas taśm silikonowych do grota - 2 sztuki
• podstawka z gąbką RT0216 - 1 sztuka
• instrukcja obsługi - 1 sztuka
• Poradnik "Podstawy lutowania" wersja elektroniczna wysyłana mailowo

DANE TECHNICZNE

• napięcie zasilania: AC 220-240V 50/60Hz,
• moc: 60W,
• zakres temperatur: 200-480°C,
• oporność izolacji: 100MOhm,
• wytrzymałość elektryczna: > 1200V,
• prąd upływu: <1mA,
• sterowanie temperaturą,
• model używanych grotów: seria 900M (najpopularniejsza),
• element grzejny: K1321,
• groty wymienne: tak,
• groty element grzejny: tak,
• wskaźnik działania.

Ilość: 1 sztuka

KOMPENDIUM WIEDZY

Poradnik "Podstawy lutowania" został stworzony przez nas z myślą o pasjonatach elektroniki, którzy chcą samodzielnie wykonywać prace serwisowe przy użyciu lutownic precyzyjnych i stacji lutowniczych oraz zadbać by ich serwis był nowoczesny.

Poradnik na ponad 40 stronach w sposób bardzo przystępny wprowadza w tajniki sprzętu, zasad prawidłowego lutowania, właściwego doboru i wykorzystania chemii i akcesoriów, oraz przygotowania stanowiska pracy.

Kompendium to przekazuje niezbędne informacje, podpowiada rozwiązania, wyjaśnia różnice techniczne, by Twoja przygoda z lutowaniem od początku cechowała się najwyższym poziomem profesjonalizmu.

Poradnik w wersji elektronicznej PDF jest wysyłany automatycznie po zakupie na adres email przypisany do konta Allegro.

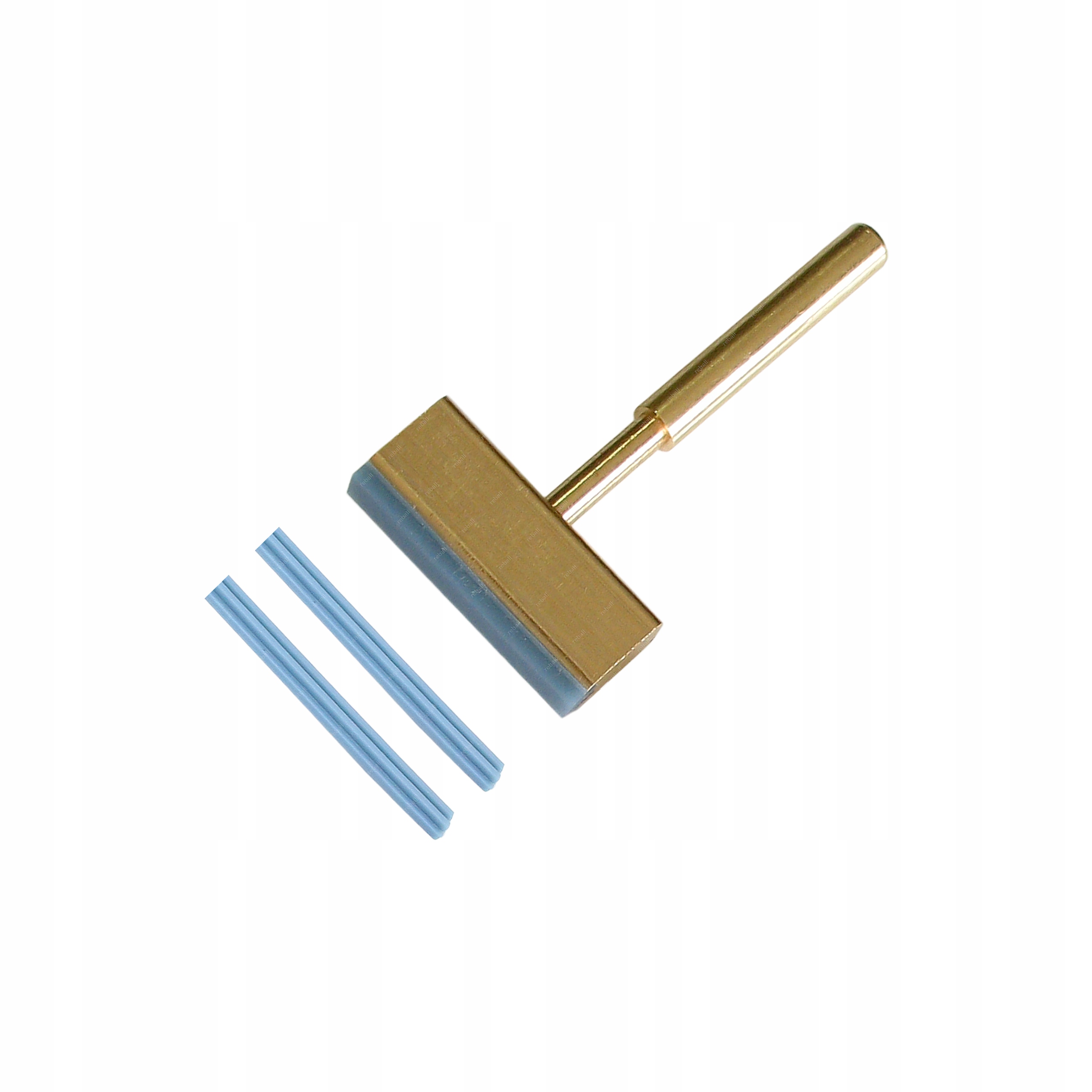

GROT 900M DO LUTOWANIA TAŚM FLEX

Parametry techniczne:

• wysokość grotu: 52mm
• średnica zewnętrzna grotu: 6mm
• średnica wewnętrzna otworu: 4mm
• gwint łączący obie części grotu: M4 (można odkręcić i podłączyć do stopki lutownicę)
• długość u podstawy: 34mm
• szerokość podstawy: 6mm
• grubość warstwy silikonowej: 2mm

Ilość: 1 sztuka

Grot przeznaczony jest m.in do lutowania taśm wyświetlaczy LCD do płyt PCB.

Elementem przekazującym ciepło jest silikonowa taśma odporna na wysokie temperatury.

Obie części grota połączone są gwintem M4 (można odkręcić i podłączyć do stopki lutownicę).

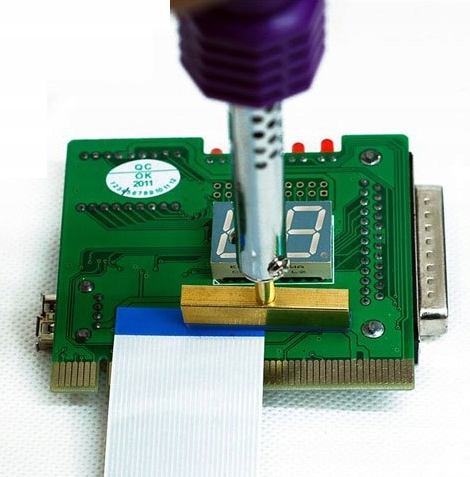

Zdjęcie poglądowe procesu lutowania taśmy, (element elektroniki oraz lutownica pokazana na zdjęciu nie są częścią tej oferty sprzedażowej).

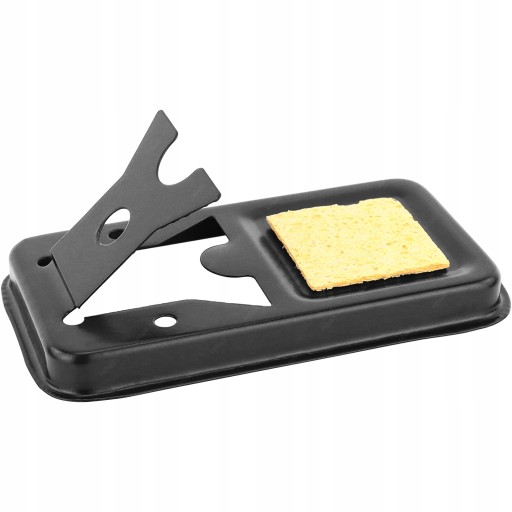

METALOWA PODSTAWKA Z GĄBKĄ RT0216

Podstawka wykonana jest ze stali o wysokiej wytrzymałości typu 304.

Szeroki wybór podstawek oraz gąbki znajdziesz na pozostałych naszych aukcjach.

Parametry podstawki:

• model: RT0216,
• długość podstawy: 12cm,
• szerokość podstawy: 6.5cm
• średnica otworu do umieszczenia lutownicy: 1.7cm
• gąbka w zestawie

Ilość: 1 sztuka

CHARAKTERYSTYKA LUTOWNICY

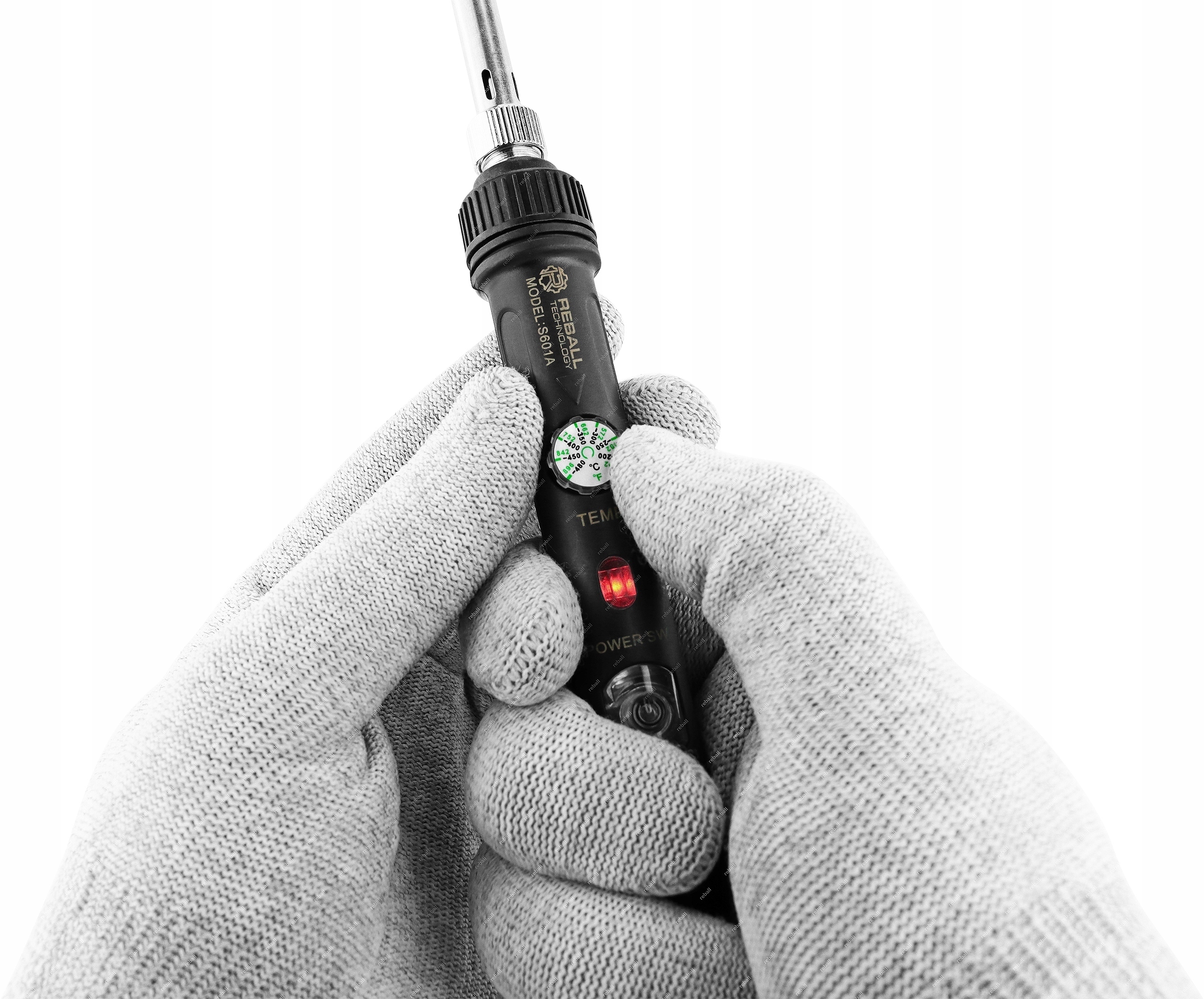

Manualna regulacja temperatury

W lutownicy REBALL S601A regulacja temperatury jest możliwa za pomocą specjalnego pokrętła.

Aby dokonać regulacji temperatury, należy najpierw włączyć lutownicę i poczekać, aż nagrzeje się do odpowiedniej temperatury. Następnie należy wykorzystać pokrętło na obudowie lutownicy, aby zwiększyć lub zmniejszyć temperaturę obracając pokrętło w lewo lub w prawo wybierając odpowiednia skalę temperatury.

Włącznik/wyłącznik lutownicy

Lutownica posiada fizyczny przełącznik w postaci przycisku odpowiadającego za włączenie oraz wyłączenie lutownicy. Włącznik/wyłącznik jest prosty w obsłudze. Po załączeniu zasilania na obudowie lutownicy zaświeci się dioda LED informująca o tym, że lutownica obecnie jest uruchomiona i się nagrzewa.

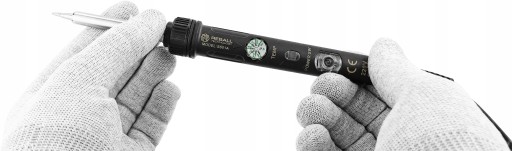

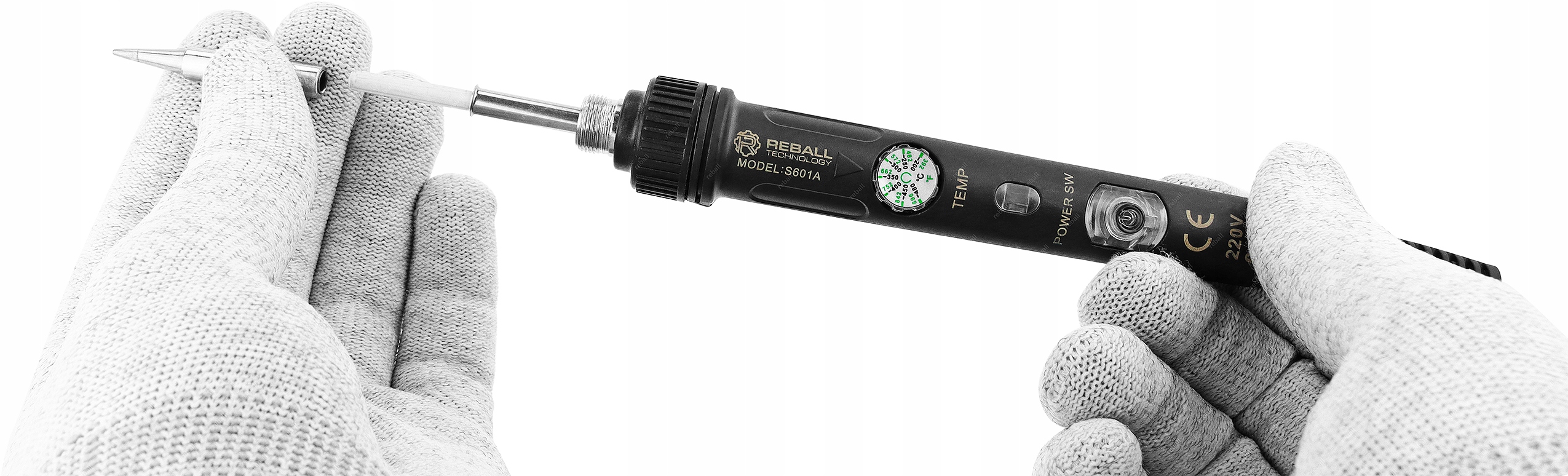

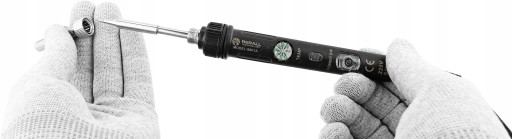

Poniżej znajdują się ilustracje ukazujące w jaki sposób można dokonać wymiany grota.

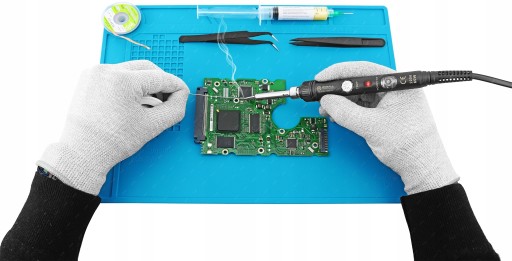

Przedstawiona poniżej fotografia służy celom demonstracyjnym. Wszystkie elementy nie bedące lutownicą kolbową nie stanowią elementu sprzedawanego zestawu.
