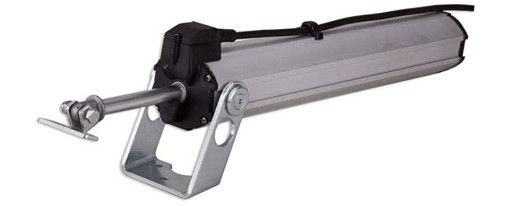

MINGARDI D8 Fce siłownik okienny wrzecionowy 230V 200mm

kod producenta: 2700934

Siłownik liniowy MINGARDI ze sztywnym prętem i wysoką odpornością na maksymalne obciążenia. Zasilanie 230V AC 50Hz. Wysuw 200 mm. Siła 500N. Zgodnie z odpowiednimi dyrektywami europejskimi. Wyposażony w wyłączniki krańcowe i przekaźniki do połączenia równoległego. Wbudowane zabezpieczenie przed przeciążeniem termicznym.

Przeznaczony do otwierania i zamykania okien zewnętrznych, świetlików, lameli słonecznych, kopuł i klap dachowych. Montaż tylko wewnątrz pomieszczeń.

Możliwość podłączenia lampek kontrolnych informujących o pozycji siłownika (otwarty / zamknięty).

Kolor srebrny anodowany. W komplecie z akcesoriami do mocowania.

DANE TECHNICZNE:

• Siła nacisku/ciągu: 500N
• Zasilanie: 230V AC 50Hz
• Moc: 175W
• Wysuw wrzeciona: 200 mm
• Klasa szczelności: IP55
• Minimalna prędkość wysuwu: 12 mm/sek
• Temperatura pracy: -10°C + 60°C
• Wykrywanie przeszkód: tak
• Ilość cykli na godzinę : 3
• Przewód zasilający: 1200 mm

W ZESTAWIE:

• Siłownik D8 230Vac skok 200mm
• Regulowany uchwyt siłownika
• Uchwyt do skrzydła
• Akcesoria montażowe jak na rys
• Instrukcja w języku polskim

Funkcja przesuwanego uchwytu siłownika na całej jego długości bardzo ułatwia montaż i regulację siłownika!

Podłączenie jednego siłownika z sygnalizacją położeń skrajnych

A. Stosować przewody o przekroju minimum 1mm2.

B. Przełącznik (roletowy) z położeniem spoczynkowym rozłączonym (a = otwieranie / b = zamykanie).

C. Rozłącznik sieciowy (bezpiecznik w rozdzielni) o odstępie styków minimum 3mm.

• KOLOR, NUMER, SYGNAŁ
• Niebieski, 1, Wspólny (Neutralny) N
• Czarny, 2, Zamykanie (Fazowy) L
• Brązowy, 3, Otwieranie (Fazowy) L
• Biały, 4, Sygnał – całkowite zamknięcie
• Czerwony, 5, Sygnał – całkowite otwarcie
• Żółto-zielony, , Uziemienie

Przewody sygnalizacyjne 4, 5 mogą być niepodłączone.

Podłączenie kilku siłowników z sygnalizacją położeń skrajnych

A. Stosować przewody o przekroju minimum 1mm2.

B. Przełącznik (roletowy) z położeniem spoczynkowym rozłączonym (a = otwieranie / b = zamykanie).

C. Rozłącznik sieciowy (bezpiecznik w rozdzielni) o odstępie styków minimum 3mm.

• KOLOR, NUMER, SYGNAŁ
• Niebieski, 1, Wspólny (Neutralny) N
• Czarny, 2, Zamykanie (Fazowy) L
• Brązowy, 3, Otwieranie (Fazowy) L
• Biały, 4, Sygnał – całkowite zamknięcie
• Czerwony, 5, Sygnał – całkowite otwarcie
• Żółto-zielony, , Uziemienie

Przewody sygnalizacyjne 4, 5 mogą być niepodłączone.

Można sterować jednocześnie kilkoma siłownikami połączonymi równolegle gdy każdy z siłowników jest zainstalowany na osobnym oknie (skrzydle okna).

UWAGA: Jeżeli więcej niż jeden siłownik D8 230V AC 50Hz jest zainstalowany na jednym oknie (max 2) należy je zasilać przez jednostkę sterującą (synchronizującą) – akcesorium 2700171 i zapewnić minimalny dystans między siłownikami przynajmniej 1,5m.

Dodatkowe opcje (patrz nasze aukcje):

Siłownik można wyposażyć w sterownik radiowy który umożliwia sterowanie jednym lub wieloma siłownikami za pomocą pilota.

Stosując moduł sterownika do rolet 230VAC dowolnego systemu Smart Home można sterować siłownikiem zdalnie przez aplikację.
