XIAO ESP32S3 - płytka z modułem WiFi i BLE ESP32-S3

Opis

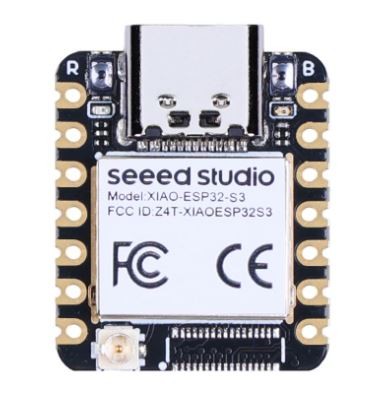

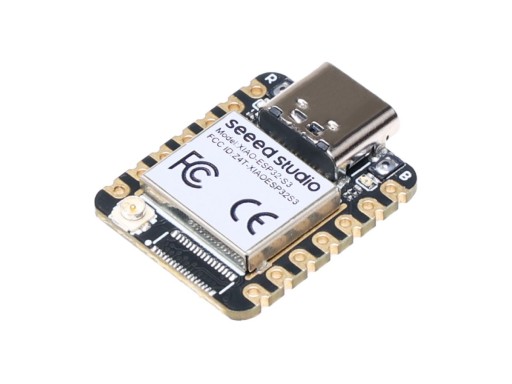

Płytka z modułem WiFi/BLE Espressif ESP32-S3. Ma 8 MB pamięci Flash, 8 MB pamięci SRAM oraz zintegrowany transceiver WiFi 2,4 GHz i BLE dual mode. Na płytce umieszczono złącze USB typu C do zasilania i programowania oraz złącze u.FL do podłączenia zewnętrznej anteny (w zestawie). Za prawidłowe zasilanie układu odpowiada stabilizator napięcia 3,3 V o wydajności 200 mA oraz układ ładowania 50mA. Na pinach GPIO użytkownik ma do dyspozycji wejścia analogowe, PWM, interfejs I2C, UART, SPI i I2S. Stan ładowania sygnalizuje dioda LED. Na płytce umieszczono również jedną diodę do dyspozycji użytkownika.

Moduł oferuje duże możliwość w zakresie systemów IoT i może być wykorzystywany zarówno do sterowania diodami LED jak i do przesyłania danych na konkretną platformę. Może być również programowany z wykorzystaniem Arduino IDE, ESP-IDF lub MicroPython. Pełna dokumentacja dostępna jest na stronie produktu.

Właściwości

• 32-bitowy procesor, dwurdzeniowy Xtensa LX7 o częstotliwości pracy do 240 MHz
• 8 MB pamięci Flash SPI
• 8 MB pamięci SRAM
• Wi-Fi 2,4 GHz, BLE dual mode
• Kompletny podsystem WiFi: zgodny z protokołem IEEE 802.11b/g/n i obsługuje tryb Station, tryb SoftAP, tryb SoftAP + Station oraz tryb promiscuous
• Niezawodne funkcje bezpieczeństwa: kryptograficzne akceleratory sprzętowe obsługujące AES-128/256, Hash, RSA, HMAC, podpis cyfrowy i bezpieczny rozruch
• Antena u.FL
• Stabilizator LDO 3,3 V 200 mA
• Zoptymalizowany układ zasilania zapewniający niskie zużycie energii
• Zasilanie: USB typu C

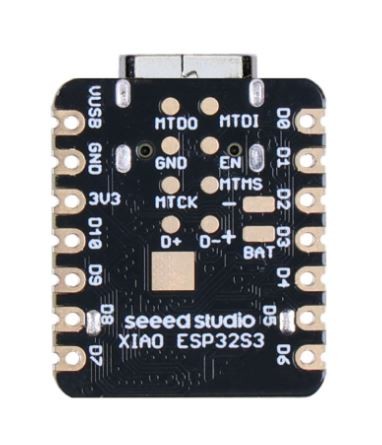

• 11 pinów GPIO:
• 9 wejść analogowych ADC 12-bit
• PWM
• I2C
• UART
• SPI
• I2S
• Dioda LED użytkownika i ładowania
• Prąd ładowania: 50 mA
• Wymiary: 21 x 17,5 mm

W zestawie

• XIAO ESP32-S3
• Antena u.FL
