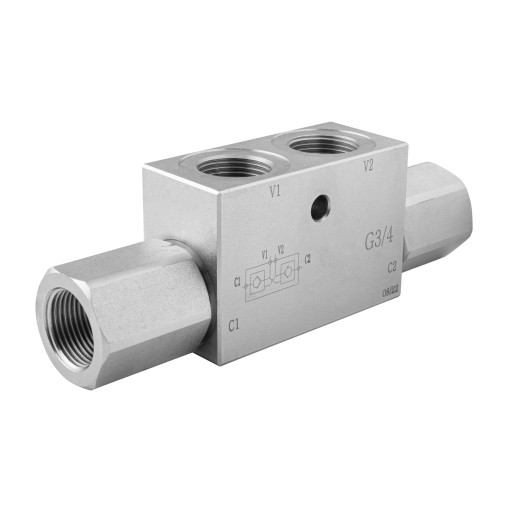

ДВОЙНОЙ ОБРАТНЫЙ КЛАПАН VBPDE 3/4 100л/мин HLR

ZAWÓR HYDRAULICZNY ZWROTNY "ZAMEK"

VBPDE 3/4"DO SIŁOWNIKA DWUSTRONNEGO

DZIAŁANIA

Produkcja:

Oryginalny włoski produkt marki Hydrolider, symbol: 1.35.17.024

Zastosowanie:

Posiada szerokie zastosowanie wukładach hydraulicznych w rolnictwie, budownictwie i przemyśle. Zawór przystosowany jest do różnego rodzaju maszyn takich jak: Tury, cyklopy, maszyny rolnicze i przemysłowe, wózki widłowe i innych urządzeń sterowanych hydraulicznie.

Zasada działania:

Zawór zwrotny sterowanybliźniaczy inaczej "zamek" służy do blokowania ruchutłoczyska siłownika w obu kierunkach. Zapewnia stabilizację pozycji tłoczyska w momencie gdy nie sterujemy rozdzielaczem a na siłownik działają duże siły. Blokada zaworu przestaje działać w momencie gdy zaczniemy sterować rozdzielaczem hydraulicznym.

Podłączenie:

Podłączenie: Podłącz V1 i V2 do linii zasilających np. sekcji w rozdzielaczu hydraulicznym. Podłącz C1 i C2 do odbiornika np. siłownika dwustronnego działania.

Przepływ z V1 do C1 i z V2 do C2 jest całkowicie zablokowany gdy na V1 i V2 nie działa ciśnienie. Przepływ z V1 do C1 i z V2 do C2 otwiera się gdy na V1 lub V2 działa ciśnienie.

Dane techniczne:

• Maksymalny przepływ: 200 l/min
• Ilość otworów hydraulicznych w korpusie: 4
• Gwinty wewnętrzne w korpusie: BSP 3/4''
• Materiał korpusu: stal galwanizowana
• Dopuszczalne maksymalne ciśnienie: 300 bar
• Ciśnienie otwarcia przepływu z V do C: 2 bary
• Waga: 1,900 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

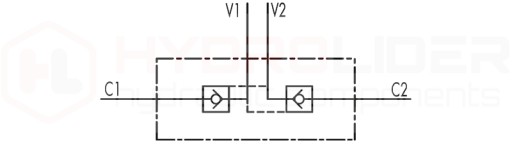

Schemat hydrauliczny zaworu VBPDE (zdj.):
