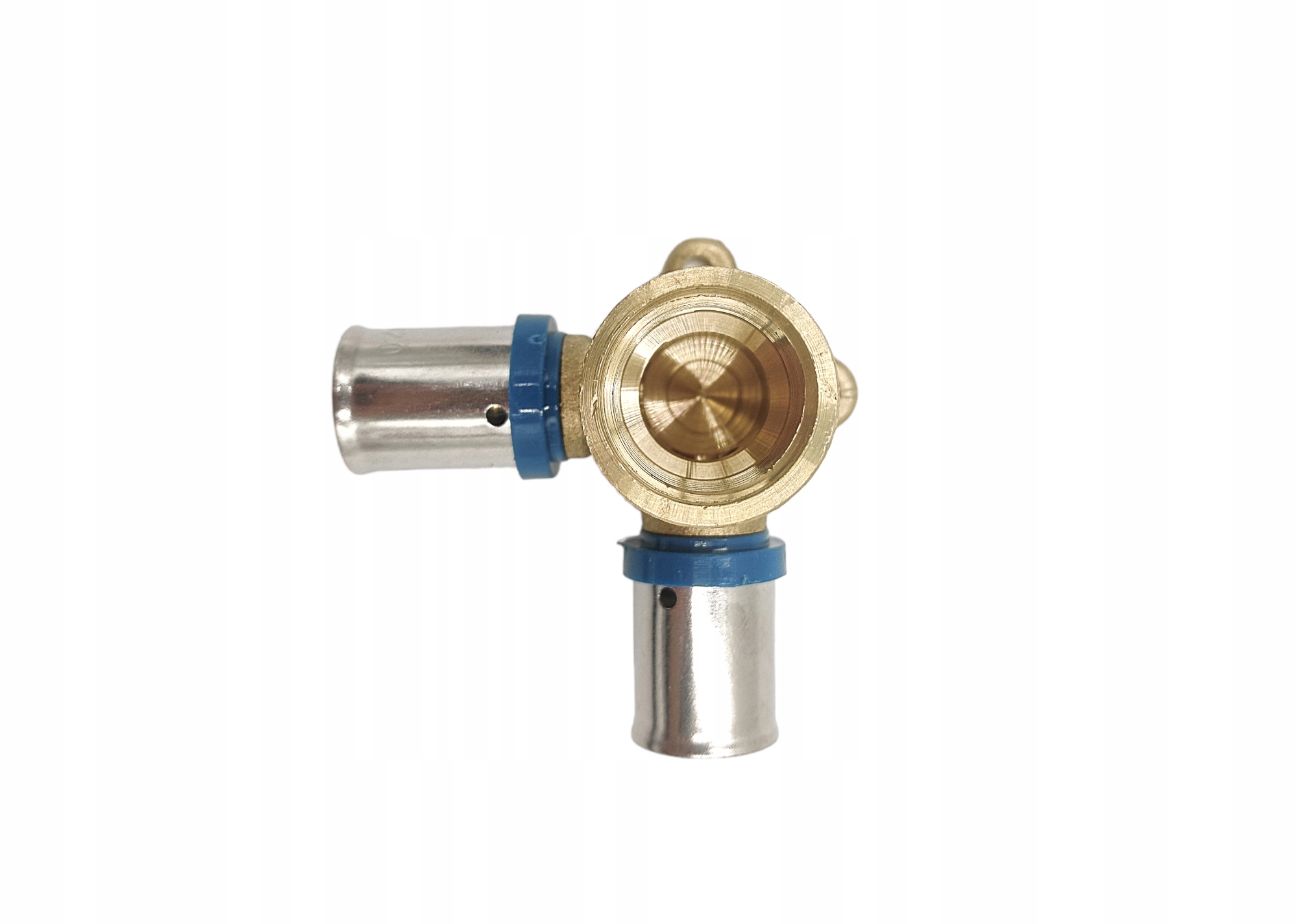

НАСТЕННОЕ УГОЛЬНИК PEX ПРЕСС-МУФТА 16 X 1/2 GW "U"

Złączka kolankowa zaprasowywana 16x1/2"x16 mufowa z wieszakiem

DANE TECHNICZNE:

Rodzaj kształtki: kolano mufowe naścienne podwójne

Średnice: 16 x 1/2" GW x 16

Ciśnienie robocze: do 10 bar

Temperatura pracy: do 95 °C

Typ szczęki zaciskowej: U

Kompatybilność: wszystkie rury wielowarstwowe w standardzie 16x2.0mm w tym:

• PEX/AL/PEX
• PEX/AL/PE
• PERT/AL/PERT
• PEX-EVOH/AL/PEX
• PEX-b/AL/PEX-b
• PE-RT/AL/PE-RT
• PEX-C/AL/PEX-C

Czynnik roboczy: woda, czynniki nieagresywne

Materiał:

• Korpus: mosiądz
• Tuleja: stal nierdzewna
• Oringi: EPDM

Zastosowanie:

Rury i kształtki zaprasowywane PEX-AL-PEX są wykorzystywane w instalacjach grzewczych, wodnych oraz gazowych, gdzie wymagana jest duża wytrzymałość i trwałość. Rury te są odporne na ciśnienie i temperaturę. Zastosowanie rur i kształtek zaprasowywanych PEX-AL-PEX jest szczególnie korzystne w przypadku instalacji podłogowych i ściankowych, gdzie wymagana jest duża elastyczność i odporność na uszkodzenia mechaniczne.

Zalety:

✅Wytrzymałość i trwałość - Kształtki zaciskowe do PEX z mosiądzu są bardzo trwałe i wytrzymałe na uszkodzenia mechaniczne, korozję i działanie czynników atmosferycznych. Ze względu na swoją trwałość, mogą służyć przez długi czas bez potrzeby wymiany.

✅Podwójny oring - zwiększają one bezpieczeństwo i trwałość łączenia. Dzięki temu, że w kształtce znajdują się dwa oringi, zwiększa się szansa na szczelność połączenia i redukuje się ryzyko wycieku wody lub innych płynów. W przypadku awarii jednego z oringów, drugi oring zapewnia dodatkową ochronę i pozostawia łączenie w pełni funkcjonalne.

✅Zastosowanie tulei ze stali nierdzewnej w kształtkach zaciskowych do rur PEX jest korzystne z kilku powodów. Po pierwsze, stal nierdzewna jest bardzo odporna na korozję i utlenianie, co zapewnia trwałość i długą żywotność kształtek zaciskowych. Ponadto, stal nierdzewna charakteryzuje się wysoką wytrzymałością na naprężenia mechaniczne i termiczne, co pozwala na bezpieczne łączenie rur w różnych warunkach. Tuleja ze stali nierdzewnej ma również dobrą przyczepność do rur PEX, co zapewnia trwałe i szczelne połączenie.

✅Łatwość montażu - Kształtki te są łatwe w montażu, co znacznie przyspiesza proces instalacji. Dzięki zaciskowi, który jest mocowany za pomocą narzędzia zaciskowego, kształtki te są bardzo łatwe do zainstalowania, nawet dla osób bez doświadczenia.

✅Odporność na korozję - Mosiądz, z którego wykonane są kształtki zaciskowe do PEX, jest odporny na korozję, co zapobiega uszkodzeniom i przedłuża żywotność kształtek.

✅Kompatybilność z różnymi typami rur PEX - Kształtki zaciskowe do PEX z mosiądzu są kompatybilne z różnymi typami rur PEX, co sprawia, że można je stosować w różnych instalacjach.

✅Niska cena w porównaniu do innych typów kształtek - Kształtki zaciskowe do PEX wykonane z mosiądzu są stosunkowo niedrogie w porównaniu do innych typów kształtek, co czyni je bardziej przystępnymi cenowo dla klientów.

Łączniki do rur wielowarstwowych, które są zaprasowywane, znajdują zastosowanie w instalacjach wodnych, grzewczych oraz innych, gdzie przepływa nieagresywny czynnik roboczy. Są one używane do wykonania nierozbieralnych połączeń i współpracują z rurami wielowarstwowymi PEX-AL-PEX oraz PERT-AL-PERT o wymiarach

• 16x2.0
• 20x2.0
• 25x2.5
• 32x3.0

Wszystkie złączki PEX spełniają wymagania normy PN-EN 1254-8:2013-04, aby zapewnić odpowiednią jakość i bezpieczeństwo. Posiadają również atest higieniczny PZH, który zezwala na stosowanie ich do wody pitnej.

Skrócona instrukcja montażu kształtek

Przygotowanie rur PEX: Przytnij rury PEX do wymaganej długości i oczyść końce rur z wszelkich zanieczyszczeń, takich jak kurz, tłuszcz lub resztki izolacji. Zwróć uwagę na prostopadłe do osi rury cięcie.

Po ucięciu rury PEX, należy również wykonać kalibrację, czyli usunięcie wszelkich nierówności, tak aby końce rury były idealnie gładkie i równomierne. Kalibracja jest ważna, ponieważ umożliwia łatwe i skuteczne umieszczenie rury w kształtce i zapewnienie właściwego połączenia.

Do kalibracji można użyć specjalnego narzędzia do kalibracji rur PEX. Narzędzie to składa się z metalowej końcówki, która wchodzi w rurę PEX i dociska do niej, a następnie przesuwamy ją wzdłuż końca rury, usuwając wszelkie nierówności.

Przygotowanie kształtki: Upewnij się, że kształtka jest odpowiednia dla rury PEX, którą chcesz zacisnąć. Upewnij się również, że kształtka jest wolna od uszkodzeń i zanieczyszczeń.

Włożenie rury PEX do kształtki: Włóż końce rury PEX do kształtki, aż do momentu, gdy rura będzie wchodzić w tuleję ze stali nierdzewnej kształtki. Upewnij się, że rura jest równomiernie umieszczona we wnętrzu kształtki i nie wystaje poza nią.

Zaciskanie kształtki:

Końcówkę z nasuniętym łącznikiem należy umieść w szczęce o profilu „U”. Dosuń boczną krawędź szczęki tak, aby stykała się z plastikowym pierścieniem łącznika, a następnie zaciśnij połączenie. Zaciskaj kształtkę na rurze PEX, aż do momentu, gdy szczęka się całkowicie zamknie, następnie odczekaj z zaciśniętą szczęką około 3 sekund i poluzuj zacisk.

Testowanie połączenia: Po zaciśnięciu upewnij się, że szczęki odznaczyły trzy wyraźne ślady zacisków, a powierzchnia rury widoczna jest we wszystkich otworach rewizyjnych tulei łącznika.

Przeprowadź test szczelności połączenia, aby upewnić się, że rura PEX jest szczelnie połączona z kształtką.

Podsumowując, stosowanie systemu PEX w instalacjach to rozwiązanie, które łączy w sobie wiele zalet, takich jak łatwy i szybki montaż, odporność na korozję i uszkodzenia mechaniczne, wysoką wytrzymałość na ciśnienie oraz elastyczność, co czyni go idealnym rozwiązaniem do zastosowania w różnego rodzaju instalacjach wodnych, grzewczych i innych.
