РЕЛЕ ВРЕМЕНИ ЗАДЕРЖКИ СИГНАЛА 5DSP200/5

[Numer wewnętrzny: ID1913]

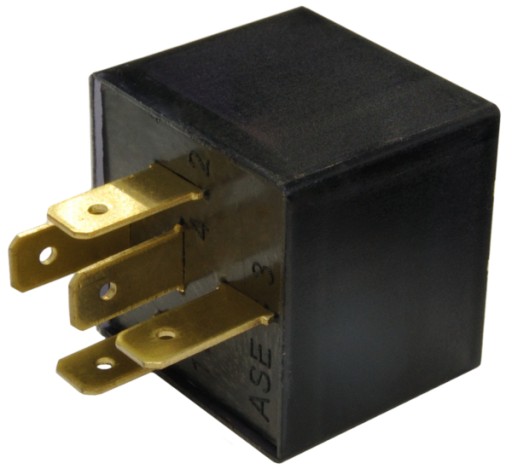

PRZEKAŹNIK SAMOCHODOWY DWU-CZASOWY 5DSP200/5

Zasad działania:

0) Styki 3 i 5 są normalnie otwarte, gdy przekaźnik jest wyłączony.

1) Po pojawieniu się sygnału sterującego (+12V) na wejściu 1 przekaźnik:

zewrze styki robocze 3 i 5

ale dopiero po ustalonym czasie T1 (od 2s do 200s).

oraz

tylko na ustalony czas T2 (od 0s do 5s).

Po tym czasie powróci do stanu poprzedniego, mimo że napięcie sterujące pozostaje.

2) Zanik sygnału sterującego w czasie pracy przekaźnika nie powoduje przerwania cyklu.

Przypadki szczególne:

Bez względu na czas trwania sygnału sterującego, przekaźnik zawsze włączy się na taki sam czas. Np. jeżeli na wejściu sterującym 1 pojawi się krótki impuls sterujący , przekaźnik wykona taki sam cykl.

Jeżeli w czasie odliczania T1 pojawi się następny impuls sterujący przekaźnik zaczyna odliczanie zwłoki od początku.

Jeżeli w czasie odliczania czasu T2 pojawi się następny impuls sterujący przekaźnik zaczyna nowy cyklu, ale wcześniejszy ukończy.

Po zaniku zasilania przekaźnika nastąpi reset i styki zostaną rozwarte (NO).

Przykładowe zastosowanie:

Opisany powyżej sposób działania przekaźnika sprawia, że jest on dedykowany głównie do opóźnienie przekazania impulsu sterowania.

Przekaźnik otrzymuje impuls (np. z innego urządzenia lub przełącznika monostabilnego) i przekazuje do dalej po określonej zwłoce T1. Długość przekazywanego impulsu zawsze odpowiada ustalonemu czasowi T2.

Parametry:

• Sterowanie cewki: 11-15V
• Maksymalny prąd: 30A (max 400W)
• Regulacja czasu opóźnienia: od 2s do 200s
• Regulacja czasu skrócenia: od 0s do 5s
• Liczba konektorów: 5 szt.
• Szerokość konektorów: 6,3mm
• Szczelność: IP65
• Praca w zakresie temperatur: od -30°C  do +70°C

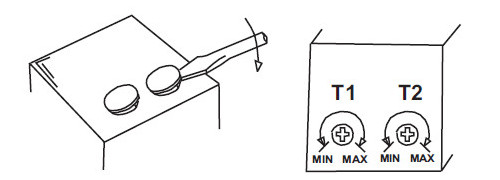

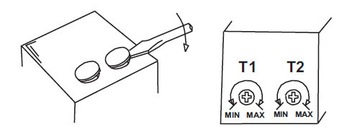

Regulacja czasu:

Regulacja czasów odbywa się za pomocą potencjometrów znajdujących się w górnej części przekaźnika. Są one dostępne z zewnątrz po wyjęciu korków z obudowy. Regulacja odbywa płynie się w zakresie 3/4 obrotu.

Podłączenie:

1) Sterowanie "+"

2) Zasilanie "-"

3) Styk roboczy NO

4) Zasilanie "+"

5) Styk roboczy NO

Przekaźnik wymaga stałego zasilania na stykach 2 i 4, na styk 1 podajemy sygnał sterujący.

Efektem pracy przekaźnika jest zwieranie i rozwieranie styków roboczych 3 i 5.

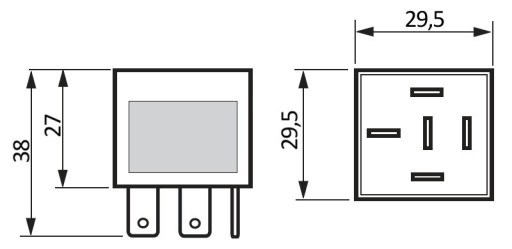

Wymiary:
