Печатная плата ЦАП SABRE ES9038 Q2M PCM 384 кГц DSD256

DAC PCB SABRE ES9038 Q2M PCM 384KHZ DSD256

Moduł przetwornika cyfrowo-analogowego opartego o kość SABRE ES9038q2m.

Cechy i możliwości:

- wyjście słuchawkowe (gniazdo jack 3,5mm) oraz analogowe (gniazda RCA),

- sygnalizacja zablokowania sygnału oraz sygnału DSD - diody LED smd,

- podwójny wzmacniacz operacyjny, w zestawie NJM5532,

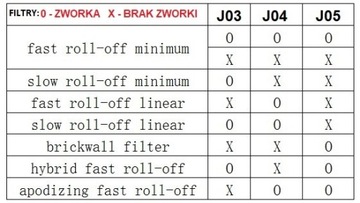

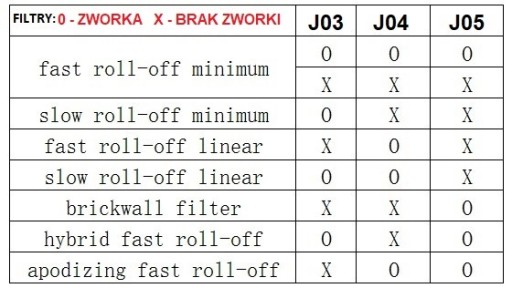

- wybór filtrów cyfrowych za pomocą zworek (przy odłączonym zasilaniu),

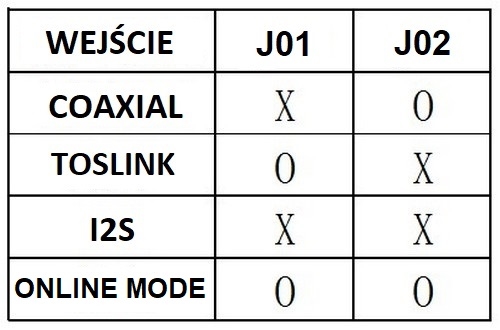

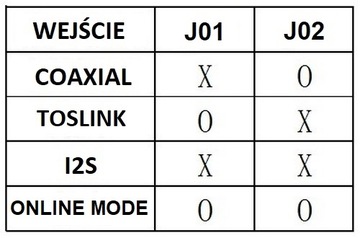

- wybór aktywnego wejścia za pomocą zworek (można użyć selektora np. 4 pozycje 3 pola),

- moduł nie potrzebuje sygnału master clock,

- isnieje możliwość regulacji głośności po zastosowaniu potencjometru 10K mono (należy wyjąć zworkę z 3-pinowego gniazda i podłączyć potencjometr) - regulacja głośności odbywa się w domenie cyfrowej,

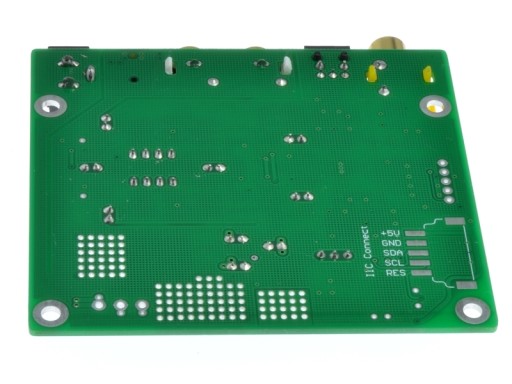

- WYJŚCIE napięcia 5Vdc na jednym z pinów szyny I2S do zasilenia dodatkowych kart z niskim poborem prądu (np. moduł Bluetooth).

Obsługa sygnału

-wejście coaxial: PCM 44.1kHz-192kHz 24bit / DOP DSD64

-wejście optyczne: PCM 44.1kHz-192kHz 24bit / DOP DSD64

-wejście IIS: PCM 44.1kHz-384kHz 32bit , DSD64, DSD128, DSD256

Zasilanie

Możliwość zasilania modułu z zasilacza symetrycznego +/-15Vdc lub zasilacza pojedyńczego 15V (gniazdo DC 5.5/2.1).

Domyślnie płytki są wysyłane do zastosowania z zasilaczem symetrycznym (napięcia stałego) - zalecane.

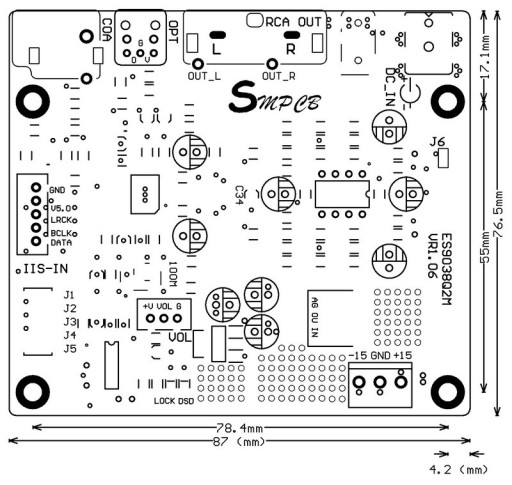

Aby zasilić moduł z gniazda DC należy najpierw zlutować zworkę oznaczoną na płytcę jako J6.

Kupujący otrzymuje polutowany moduł przetwornika DAC ES9038q2m + zworki - jak na pierwszym zdjęciu w ofercie.

Transport w antystatycznej folii bąbelkowej i kartonie.

Moduł przetwornika cyfrowo-analogowego z wejściami coaxial, optycznym oraz I2S obsługujący sygnał DSD256 oraz PCM do 384kHz.
