MODUŁ WEJŚĆ CYFROWYCH Z AK4118 DO AMANERO PILOT

MODUŁ WEJŚĆ CYFROWYCH Z AK4118 DO AMANERO PILOT

Moduł 5 wejść cyfrowych oraz miejscem na konwerter USB z wyjściem bezpośrednio do kości DAC przez magistralę I2S. Zestaw z pilotem.

Dzięki możliwości wyboru trybu wyjściowego dla MCLK oraz formatu sygnału wyjściowego moduł można zastosować nawet z mniej popularnymi układami DAC.

Możliwość wyboru częstotliwości MCLK oraz formatu I2S nie jest obsługiwana dla opcjonalnego konwertera USB - dla USB częstotliwość MCLK oraz format I2S są takie, jakie wychodzą z konwertera USB.

Moduł daje możliwość korzystania z wejść cyfrowych S/PDIF nie tracąc przy tym korzyści wynikających z bezpośredniego połączenia konwertera USB z kością DAC.

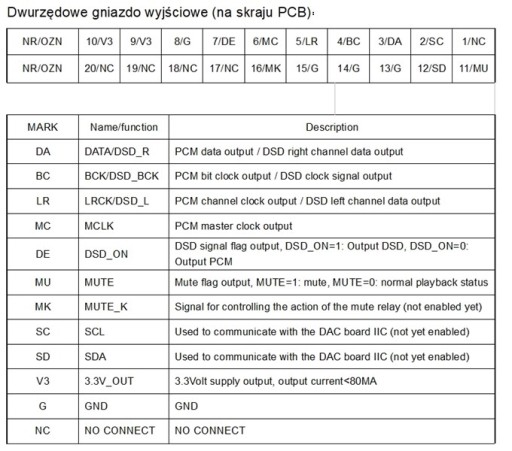

Sygnał wejściowy USB, podawany na opcjonalny konwerter Amanero (lub inny np. XMOS pinowo kompatybilny z Amanero), nie przechodzi przez odbiornik AK4118 - jest podawany na wyjście modułu (poprzez bufor LXH241) a więc nie traci się możliwości odtwarzania natywnego DSD.

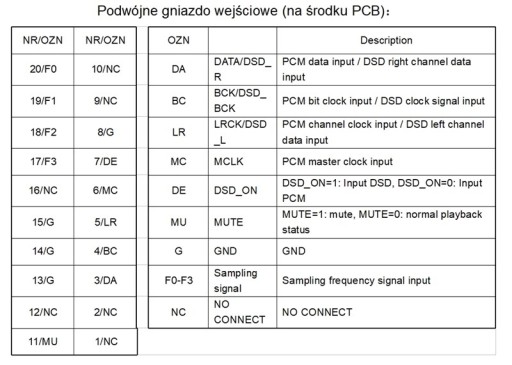

Moduł posiada pasujące otwory montażowe oraz sygnałowe dla konwertera Amanero.

AK4118 to obecnie topowy odbiornik S/PDIF japońskiej firmy ASAHI KASEI obsługujący gęstość sygnału do 24bit 192kHz.

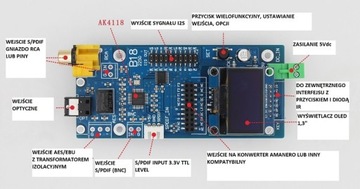

Płytka posiada 5 wejść sygnału S/PDIF - gniazdo optyczne (toslink), 3 miejsca na płytce w postaci padów do przylutowania przewodów dla AES/EBU, COAX BNC, COAX RCA (w tym wypadku z gniazdem RCA) oraz wejście S/PDIF TTL 3,3V.

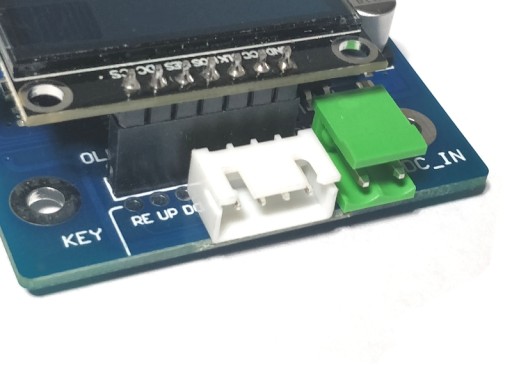

Przełączanie miedzy poszczególnymi wejściami (krótkie przyciśnięcie) odbywa się za pomocą dwóch przycisków - jeden na PCB, drugi na taśmie wraz z odbiornikiem IR do pilota.

Przytrzymanie przycisku - podświetlenie opcji "Model.." oraz następnie poprzez krótkie przyciśniecie - wybór Model_1, Model_2, Model_3.

Ponowne długie przyciśnięcie - podświetlenie i wybór formatu sygnału wyjściowego I2S krótkimi przyciśnięciami.

Model 1,2,3 czyli wybór trybu pracy wyjścia sygnału MCLK oraz format sygnału wyjściowego I2S - opisy w tabelkach w ofercie.

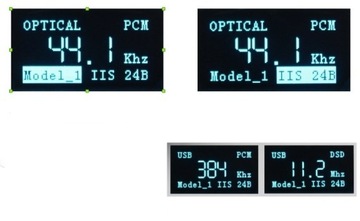

Wyświetlacz OLED 1,3" jest wsunięty na pinach - w razie potrzeby można go wyjąć i przedłużyć połączenie za pomocą taśmy żeńsko-męskiej (nie ma w zestawie) aby umieścić na obudowie.

Moduł zapamiętuje wszystkie ustawienia.

Napięcie zasilania:

5V Vdc, powyżej 100mA (napięcie prądu stałego,  z zasilacza)

Całość polutowana i uruchomiona.

Kupujący otrzymuje zestaw jak na pierwszym, głównym zdjęciu oferty.

Na czas transportu zabezpieczony m.in. w antystatycznej folii bąbelkowej.

Moduł wejść cyfrowych s/pdif do konwertera USB Amanero (lub kompatybilnego) z pilotem.
