Пластина С-3731-379-1 замена на С-2731-327-1 УС-41

Witaj miły kliencie !!!

Od ponad 20-tu lat zajmujemy się naprawą sprzętu spawalniczego. Naprawa to nie tylko wymiana uszkodzonego elementu, ale także analiza dlaczego doszło do usterki, szukanie słabych punktów uszkodzonego podzespołu i znalezienie rozwiązań, aby takim usterkom zaradzić na przyszłość. Tak zdobyta wiedza - pozwoliła nam opracować własne wersje płyt sterujących, które są w pełni zgodne z ich oryginałami, ale zostały pozbawione słabych punktów, wad konstrukcyjnych czy pewnych niedoróbek. Słabe elementy które ulegały uszkodzeniu zastąpiliśmy lepszymi, wprowadziliśmy różnego rodzaju filtry i zabezpieczenia, a niejednokrotnie moduł został zaprojektowany na nowo - całkowicie od postaw - aby wreszcie urządzenie pracowało jak należy. Moduły są produkowane na nowoczesnych podzespołach - co też ma kluczowe znaczenie w przypadku zastępowania nimi starych modułów produkowanych kilkanaście czy kilkadziesiąt lat temu.

Pierwsze fotografie w galerii pokazują oryginalny moduł - jest to zdjęcie orientacyjne - aby łatwo można było rozpoznać o jaki sterownik chodzi. Kolejne fotografie pokazują oferowany przez nas unowocześniony sterownik zastępczy. Szczegóły są zawsze opisane przy danym urządzeniu.

Jeśli nie jesteś pewny co jest uszkodzone w Twoim urządzeniu - Nie naprawiaj metodą "wymiany w ciemno" kolejnych podzespołów...

Czasem bywa tak - że uszkodzony jest inny element niż mogło by się wydawać niedoświadczonej osobie, bywa też tak że usterka jest bardziej rozległa - i bez jej ustalenia i usunięcia - np sama wymiana płytki spowoduje uszkodzenie nowej, lub urządzenie popracuje krótki czas po czym znów się zepsuje.

Oferowana płyta sterująca jest ZAMIENNIKIEM oryginalnej - US-41s oznaczanej również kodem C-3731-379-1 lub C-2731-327-1

Oryginał US-41s widoczny jest na fotografiach poniżej. Płyta widoczna na fotografiach nie jest przedmiotem aukcji - czytaj opis dalej.

Te dwie fotografie umieszczone są w celach orientacyjnych.

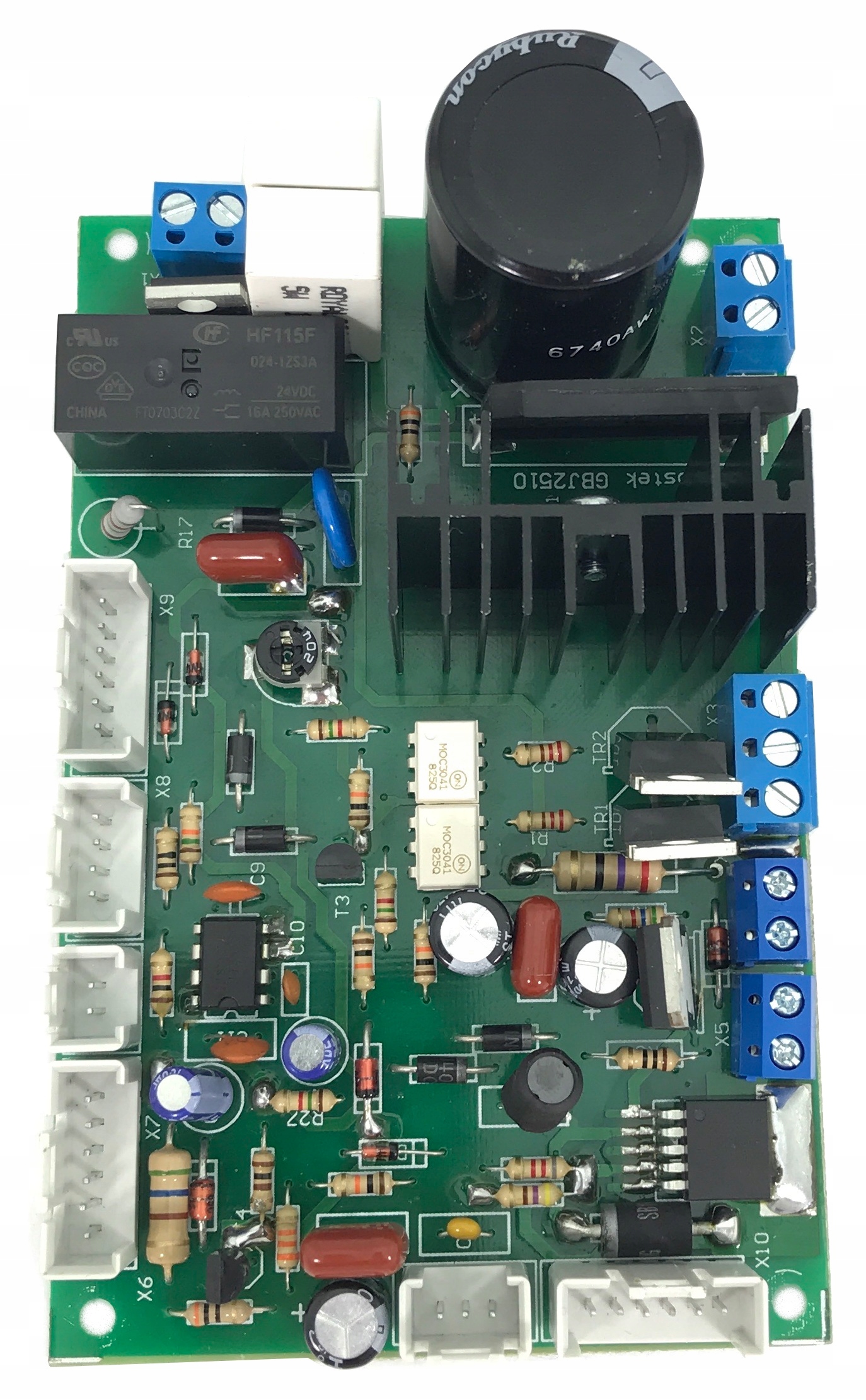

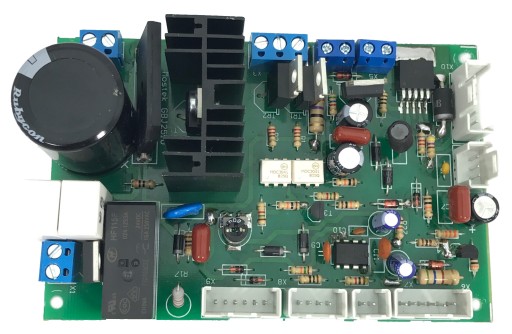

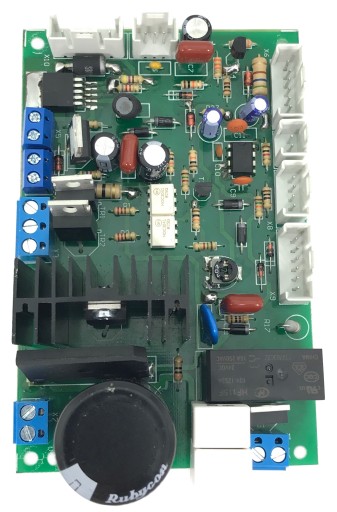

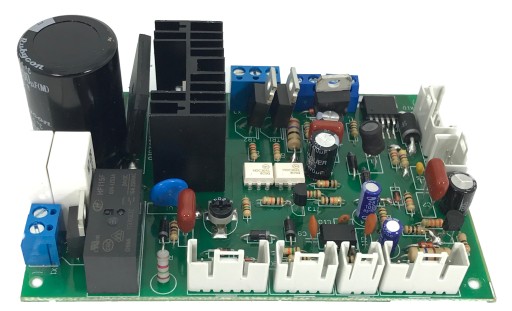

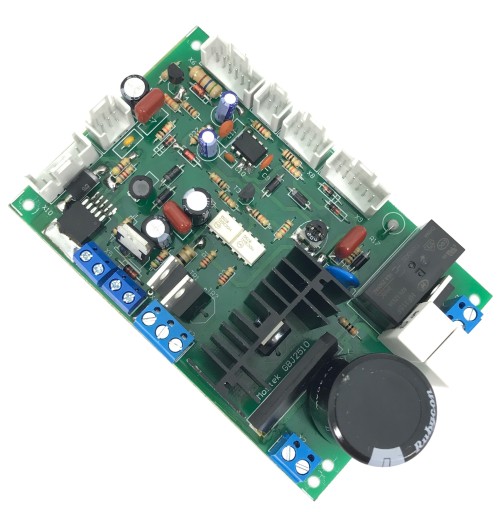

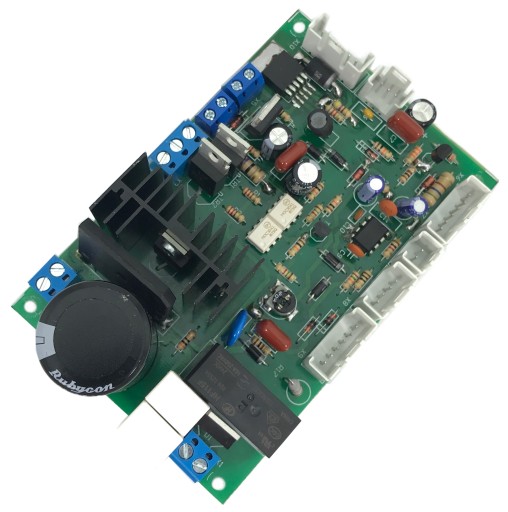

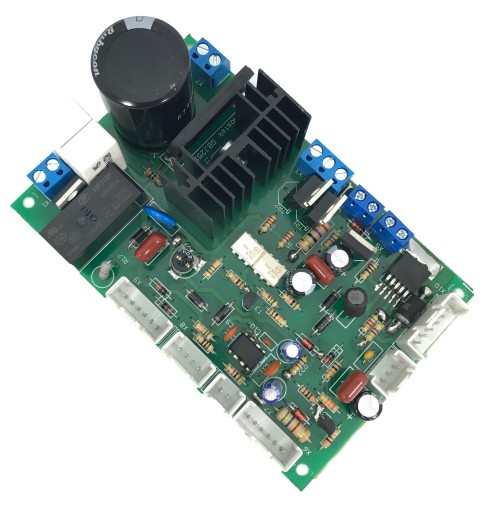

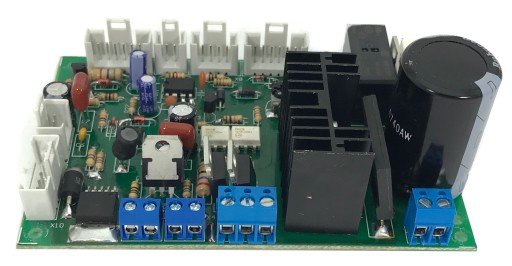

Oferujemy ZAMIENNIK US-41s w wersji "LITE" - (uproszczony). Fotografie poniżej, oraz opisy - przedstawiają płytę która jest przedmiotem tej oferty.

Płyta posiada wszystkie podstawowe funkcje czyli:

- sterowanie "spawaniem" (stycznik, gaz, posuw drutu),

- regulacja prędkości posuwu drutu (jak w oryginale),

- "upalanie drutu" - czyli opóźnienie wyłączenia trafa głównego w stosunku do czasu zatrzymania silnika - aby "nie wystawał z uchwytu" niepotrzebnie - zbyt długi kawałek drutu. Ta funkcja dobrana jest doświadczalnie i ustawiona "na sztywno" (jest możliwa zmiana przez dobór elementów).

- opóźnienie wypływu gazu - po zakończeniu spawania układ podaje nadal gaz przez ustawiony czas (0-3) sekundy (tak jak w oryginale) - dzięki czemu gaz osłania i chroni przed utlenianiem rozgrzaną spoinę, dodatkowo schładzając ją. Nastawa tego czasu możliwa jest potencjometrem na płytce lub potencjometrem na panelu migomatu.

- hamowanie silnika - po każdym puszczeniu przycisku w rękojeści następuje elektryczne hamowanie silnika - aby rozpędzony niepotrzebnie nie wysuwał nadmiaru drutu.

- "test" drutu - wciśnięcie przycisku powoduje wysuw drutu z nastawioną prędkością - bez włączania spawania i otwierania zaworu gazu. Funkcja przydatna np przy zakładaniu nowej szpuli z drutem.

- "test" gazu - wciśnięcie przycisku powoduje wypływ gazu - bez załączania spawania i uruchamiania podajnika drutu. Funkcja przydatna np do "odpowietrzenia" / napełnienia - długiego węża gazowego, lub np przy nastawianiu reduktora gazu na właściwe ciśnienie.

Skoro układ jest zamiennikiem "uproszczonym" (lite) - to nie posiada wszystkich funkcji oryginału. Oto funkcje których układ nie ma:

- funkcja 4-takt (po wciśnięciu i puszczeniu przycisku układ spawa, przycisk jest zwolniony, po kolejnym wciścięciu przycisku - układ przestaje spawać - i tak w koło - dzięki tej funkcji spawacz nie musi cały czas trzymać wciśniętego przycisku w rękojeści - jest to przydatne przy wykonywaniu długich spoin) - w naszym zamienniku działa tylko funkcja 2-taktu - czyli - wciskamy przycisk - urządzenie spawa, puszczamy przycisk - urządzenie przestaje spawać.

- prędkość dojazdowa (układ po wciśnięciu przycisku może wolniej rozpędzać podajnik drutu, po czym uzyskuje on nastawioną prędkość). W naszym zamienniku drut startuje od razu z nastawioną prędkością.

- "wyprzedzenie" podawania gazu - ta funkcja umożliwia otwarcie zaworu gazu wcześniej niż rozpoczyna się proces spawania. Tej funkcji płytka nie ma - podawanie gazu rozpoczyna się równocześnie z rozpoczęciem spawania.

Wielu klientów twierdzi że nie używa i nie potrzebuje tych funkcji, a dzięki temu płytka jest dużo tańsza.

Wszystkie podłączenia, wymiar płytki oraz mocowania są w 100% zgodne z oryginałem.

Wystarczy odpiąć po kolei przewody ze starej płytki - podłączyć do nowej, zamocować ją i gotowe.

Oczywiście - potencjometry które służą do nastaw funkcji które płytka nie obsługuje - będą nie aktywne.

Płytka jest zamiennikiem plug&play oryginalnej płyty, ale zostały wprowadzone pewne zmiany - wiele elementów jest większej mocy niż w oryginalnej płycie.

Zastosowaliśmy znacznie "mocniejszy" tranzystor mosfet sterujący silnikiem, oraz innego typu układ hamowania silnika.

Ponadto tranzystor ten zamontowany jest na radiatorze o dużo większej powierzchni czynnej, dzięki czemu ma większą zdolność odprowadzania ciepła z elementu sterującego silnikiem.

Poza tym - płytka nie posiada mikroprocesora - więc w razie awarii jest łatwa do naprawy przez nawet domorosłego elektronika, a wszystkie części użyte do budowy są łatwo dostępne.

(oczywiście na płytkę jest gwarancja, prowadzimy również serwis pogwarancyjny).
