Hantek DSO2D15 - 2-kanałowy oscyloskop 150MHz z generatorem sygnałów 25MHz

Opis

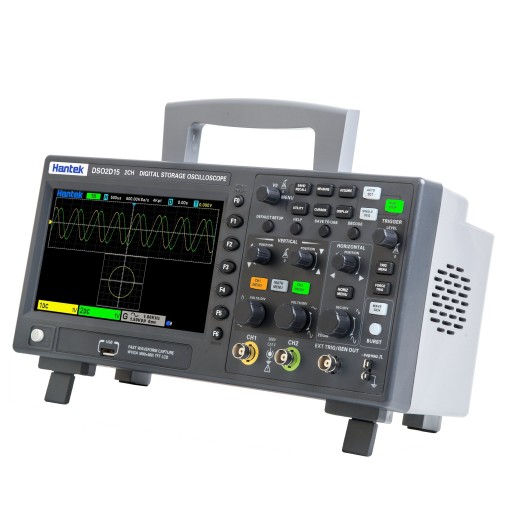

Cyfrowy oscyloskop z wbudowanym generatorem sygnałów. Wyposażony został w wyświetlacz LCD TFT o przekątnej 7" i rozdzielczości 800 x 480 pikseli z możliwością regulacji jasności podświetlenia. Ma dwa kanały pomiarowe i charakteryzuje się dobrymi parametrami pracy, w tym pasmem 150 MHz, szybkością próbkowania 1 GSa/s oraz buforem pamięci 8 M. Ma wbudowane liczne funkcje ułatwiające analizę sygnałów, w tym umożliwia automatyczną nastawę AUTOSET, pomiar 32 parametrów napięciowo-czasowych, dekodowanie magistrali szeregowej (RS232/UART, I2C, SPI, CAN, LIN), analizę FFT, pracę w trybie X-Y, zapis przebiegów oraz komunikację z komputerem PC przez interfejs USB. Poza tym obsługuje komendy zdalnego sterowania SCPI. Dodatkowo oscyloskop oferuje jednokanałowy generator sygnałów o częstotliwości przebiegu do 25 MHz, który ma możliwość generowania sinusoidy, sygnału prostokątnego, trójkątnego oraz szumu. Jest przydatnym narzędziem pomiarowym stosowanym powszechnie w różnych dziedzinach takich, jak komunikacja, lotnictwo, systemy wbudowane, komputery, badania i edukacja.

Właściwości

Oscyloskop

• Ilość kanałów: 2
• Częstotliwość próbkowania: 1GSa/s (pojedynczy kanał) 500MSa/s (dwa kanały)
• Rozdzielczość: do 12 bitów
• Sprzężenie wejściowe: DC, AC, GND
• Impedancja wejściowa: 1MΩ±2% ‖20pF±3pF
• Współczynnik tłumienia sondy: 1X, 10X, 100X, 1000X
• Napięcie znamionowe: 300V CAT II
• Maksymalne napięcie wejściowe: 300VRMS (10X)
• Poziomo
• Interpolacja kształtu fali: (sin x)/x
• Maksymalna długość zapisu: 8M (jeden kanał), 4M (dwa kanały)
• Zakres skali poziomej: 2ns/div~100s/div 1, 2, 5 krok po kroku
• Tryb podstawy czasu: Y-T, X-Y, Roll
• Przesunięcie zera: ±0.5 div x minimalny bieg podstawy czasu
• Dokładność pomiaru częstotliwości próbkowania i czasu opóźnienia: ±25ppm
• Pionowo:
• Pasmo częstotliwości: 150 MHz
• Czas narastania: 2,4 ns
• Rozdzielczość pionowa: 8 bitów, każdy kanał próbkuje jednocześnie
• Czułość pionowa: 2mV/div do 10V/div
• Zakres offsetów ≥ 200mV/div, ±1V, ＜200mV/div ±50V
• Operacje matematyczne: +, -, ×, ÷, FFT
• Okno FFT: Prostokąt, Hanning, Hamming, Blackman, Bartlett, Flattop
• Limit szerokości pasma: 20 MHz
• Wyzwalanie:
• Typ wyzwalania: zbocze, szerokość impulsu, nachylenie, przekroczenie czasu, okno, wzór, interwał, UART, LIN, CAN, SPI, IIC
• Zakres poziomu wyzwalania: ±5 działek od środka ekranu
• Tryb wyzwalania: Auto, Normalny, pojedynczy
• Zakres wstrzymania 8ns do 10s
• Pomiar
• Różnica napięcia między kursorami △V
• Różnica czasu między kursorami △T
• Odwrotność △T, w hercach (1/△T)
• Pomiar automatyczny: częstotliwość, okres, średnia, peak-to-peak, RMS, minimum, mixmum, czas narastania, czas opadania, + szerokość, - szerokość, podstawa, góra, środek, amplituda, overshoot, preshoot, różnica faz zbocza narastającego, różnica faz zbocza opadającego, + duty, - duty, średnia okresu, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
• Rodzaj pomiaru DC RMS, AC RMS, DC
• Pomiar częstotliwości: 6 bitowy

Generator

• Ilość kanałów: 1
• Częstotliwość próbkowania: 200MSa/s
• Rozdzielczość pionowa: 12 bitów
• Maksymalna częstotliwość: 25 MHz
• Standardowe przebiegi: sinusoida, kwadrat, rampa, Exp, szum, DC
• Przebieg arbitralny: Arb1, Arb2, Arb3, Arb4
• Zakres częstotliwości:
• Sin: 0,1 Hz do 25 MHz
• Sygnał prostokątny: 0,1 Hz do 10 MHz
• Sygnał trójkątny: 0,1 Hz do 1 MHz
• Długość fali: 4KSa
• Dokładność częstotliwości: 100 ppm (<10 kHz) 50 ppm (>10 kHz)
• Rozdzielczość częstotliwości: 0,1 Hz lub 4 bity
• Amplituda wyjścia: 10mV do 7Vp-p (wysoka impedancja), 5mV~3,5Vp-p (50Ω)
• Offset DC: ±3,5 V, wysoka impedancja, ±1,75 V, 50 Ω
• Rozdzielczość wyjścia: 100 μV lub 3 bity
• Dokładność wyjścia: 2% (1 kHz)
• Impedancja wyjściowa 50 Ω

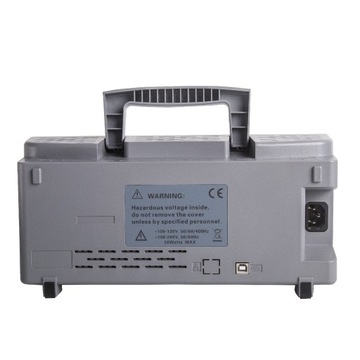

Ogólne parametry

• Wyświetlacz kolorowy LCD TFT o przekątnej 7" i rozdzielczości 800 x 480 pikseli z możliwością regulacji jasności podświetlenia
• Interfejs: USB Host，USB Device
• Wyjście kompensacji sondy
• Napięcie wyjściowe: 2Vpp wejście ≥1MΩ obciążenie
• Częstotliwość: 1kHz
• Zasilanie: 100-120 VAC RMS(±10%), 45Hz do 440Hz, CATⅡ, 120-240VACRMS(±10%), 45Hz do 66Hz, CATⅡ
• Pobór mocy: <30W
• Bezpiecznik T, 3.15A, 250V, 5x20mm
• Temperatura pracy: 0 do 50 °C
• Wymiary 318 x 110 x 150 mm
• Waga: 1900 g

W zestawie

• Oscyloskop
• Przewody pomiarowe
• Przewód USB
• Przewód zasilający
