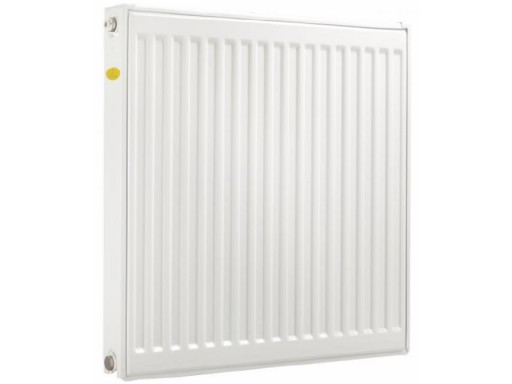

Панельный радиатор ВЛ-11 60Х140 см ЗАС. ВНИЗУ СЛЕВА

Stalowy Grzejnik Panelowy

TYP-11 Z. DOLNE LEWE(V)

Producent: Diamond

• Grzejnik stalowy DIAMOND, TYP: V-11 zbudowany jest z jednej płyty i jednego konwektora, powierzchnie boczne obudowane osłonami, powierzchnia górna przykryta osłoną typu grill, podłączenie dolne z prawej lub z lewej strony. Ten typ grzejnika posiada wbudowany zawór termostatyczny . Sprzedawany jest z załączonym wieszakiem
• Wyprodukowane zostały z wysokogatunkowej blachy stalowej, walcowanej na zimno. Wykończone są za pomocą najnowocześniejszych linii technologicznych. Grzejniki są odtłuszczone, cynkofosforowane, zagruntowane kataforycznym malowaniem wstępnym, a następnie pokryte proszkiem antyelektrostatycznym i wypalane w 200 stopniach. Kolor biały (RAL 9016).

TYP VP11- 600x1400 - Grzejnik Jednopłytowy

z podłączeniem dolnym LEWYM

• moc cieplna przy ΔT=60  = 1639W
• moc cieplna przy ΔT=50  = 1298W
• moc cieplna przy ΔT=30  = 676W

W tabeli podano moce grzewcze [WAT] dla różnych warunków użytkowania grzejnika (wg EN 442-1):

• Φ30* - nominalna moc cieplna [WAT] dla ΔT30 = [55/45/20]°C
• Φ50* - nominalna moc cieplna [WAT] dla ΔT50 = [75/65/20]°C
• Φ60* - nominalna moc cieplna [WAT] dla ΔT60 = [90/70/20]°C

gdzie ΔT to średnia różnica temperatur - (t - temp. wody zasilającej grzejnik / t - temp. wody wypływającej z grzejnika, / t - temp. powietrza w pomieszczeniu)

• Wysokość 600 mm
• Szerokość 1400 mm
• Grubość 55mm
• rozstaw przyłączy 5cm
• Przyłącze DOLNE 1/2 cala
• Temperatura max- 120C
• Ciśnienie robocze MOP - 10 bar
• kolor - biały
• Reakcja na ogień Klasa A1

Normy: EN 442-1:2014

Atest: B-BK-60212-0396/21

W komplecie :

• Grzejnik
• Korki
• Odpowietrznik
• Wkładka termostatyczna
• instrukcja montażu
• Wieszaki

Montaż

• Wyciąć w opakowaniu grzejnika miejsce na wieszaki, ściągnąć plastiki ochronne i umieścić
• plastikowe elementy zabezpieczające na hakach
• Zaznaczyć na ścianie pozycję otworów montażowych
• Wywiercić otwory montażowe i zamocować wieszaki
• Zawiesić grzejnik na ścianie
• Rozpakować grzejnik po zakończonym montażu

Umiejscowienie grzejnika:

• grzejnik powinien być zamontowany poziomo
• należy ściśle przestrzegać zaleceń dotyczących minimalnych odległości podanych
• grzejnik należy zawiesić na ścianie za pomocą dołączonych wieszaków
