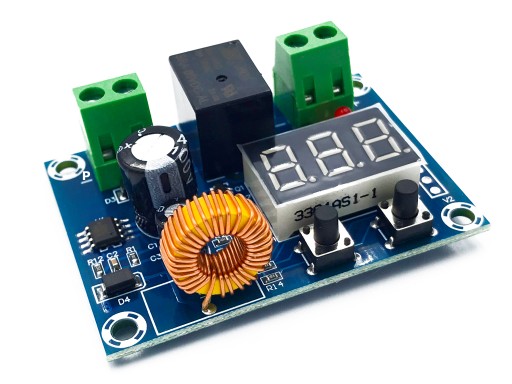

Zabezpieczenie przed rozładowaniem akumulatora 12/24V

• Napięcie wejściowe: 8-36V
• Maksymalne obciążenie styków przekaźnika: 20A 14VDC / 20A 125VAC
• Dokładność pomiaru napięcia: +/-0.3V
• Wymiary: 57*42*19mm

Po podłączeniu do akumulatora wyświetlacz wskazuje aktualne napięcie występujące na akumulatorze.

W zależności od wersji oprogramowania są dwa sposoby ustawienia:

1

• Lewy przycisk wciskamy dwa razy szybko - ustawiamy napięcie odcięcia akumulatora
• Prawy przycisk wciskamy dwa razy szybko - ustawimy histerezę ( domyślnie 2V )
• Przytrzymując prawy przycisk - ustawianie czasu opóźnienia załączenia przekaźnika ( domyślnie 0 minut , co 1 minuta)
• Przytrzymując lewy przycisk - kalibracja wskazania napięcia
• Przytrzymując oba klawisze -  reset ustawień

2

• Przy krótkim naciśnięciu przycisku lewego ( + ) wyświetli się nastawione napięcie przy jakim zostanie odłączony akumulator.
• Przy krótkim naciśnięciu przycisku prawego ( - ) wyświetli się nastawiona histereza z zakresu 0,1 do 10V
• Po dłuższym przytrzymaniu przycisku lewego ( + ) Wyświetli się i zacznie migać nastawione napięcie odłączenia akumulatora, klawiszami +/- zmieniamy jego wartość.
• Po dłuższym przytrzymaniu przycisku prawego ( - ) Wyświetli się i zacznie migać nastawione napięcie histerezy, klawiszami +/- zmieniamy jego wartość.

Przykład: Nastawione napięcie odłączenia ustawione na 10V, histereza na 3V. Odłączenie akumulatora nastąpi przy spadku napięcia poniżej 10V a ponowne załączenie po osiągnięciu napięcia większego o 3V czyli przy 13V
