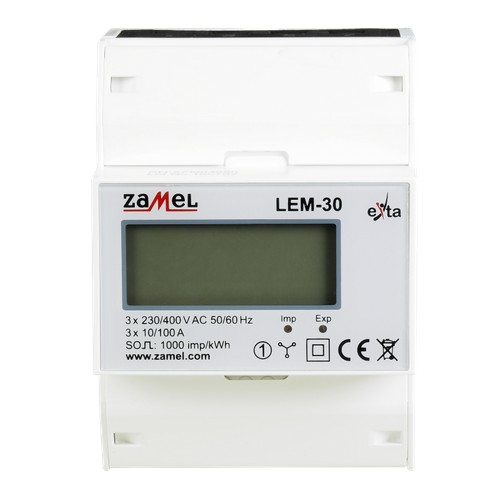

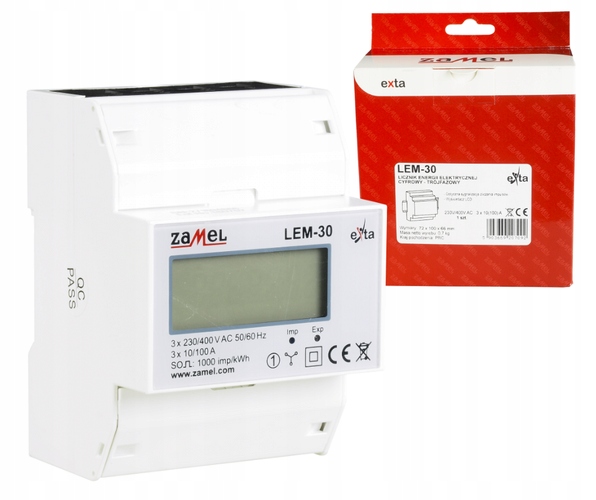

СЧЕТЧИК ЭНЕРГИИ 3-ФАЗНЫЙ ЛЕМ-30 ЗАМЕЛЬ

LICZNIK PODLICZNIK ENERGII 3-FAZOWY LEM-30

ZAMEL

DANE TECHNICZNE:

• Zaciski zasilania: L1 (IN 1, OUT 5); L2 (IN 2, OUT 6); L3 (IN 3, OUT 7); N (IN 4, OUT 8)
• Napięcie odniesienia: 3 x 230 V / 400 V AC
• Tolerancja napięcia: -15 ÷ +10 %
• Częstotliwość znamionowa: 50 / 60 Hz
• Prąd bazowy (Ib): 3 x 10 A
• Prąd maksymalny (Imax): 100 A
• Prąd minimalny: 0,5 A
• Zakres prądu pracy: 0,4% Ib ÷ Imax
• Przeciążenie prądowe: 30x Imax przez 0,01 s
• Pobór własny licznika: 10 VA / 2 W
• Dokładność pomiaru (IEC61036): klasa 1
• Wyświetlacz: Licznik 6+1 cyfry
• Sygnalizacja zliczania impulsów: dioda LED czerwona
• Wyjście impulsowe SO+ SO-: typu OC
• Napięcie podłączenia SO+ SO-: 12 ÷ 27 V DC
• Prąd podłączenia SO+ SO-: < 27 mA
• Stała SO+ SO-: 1000 impulsów na kWh
• Czas impulsu SO+ SO-: 30 ms
• Liczba zacisków przyłączeniowych: 10
• Przekrój przewodów przyłączeniowych: przyłącze główne: 4 ÷ 25 mm2 wyjście impulsowe: minimum 0,2 mm2
• Temperatura pracy: -25 ÷ +55 oC
• Mocowanie obudowy: szyna TH 35 (wg PN-EN 60715)
• Stopień ochrony obudowy: IP51
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia: 2
• Wymiary: 72 x 100 x 66 mm
• Waga: 0,700 kg

Licznik LEM-30 z podświetlanym wyświetlaczem LCD służy do monitorowania zużycia energii elektrycznej sieci trójfazowej w zastosowaniach komercyjnych i przemysłowych, mierzy i wyświetla kWh. Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego. Licznik z łatwością można zamontować w szafach elektrycznych lub podłączyć do zewnętrznego źródła zasilania.

CECHY:

● 100 A prąd maksymalny, pomiar i wyświetlanie

kWh,

● wyświetlacz LCD,

● dodatkowe wyjście impulsowe,

● obudowa czteromodułowa,

● montaż na szynie TH 35.

MONTAŻ, DZIAŁANIE:

1. Przed przystąpieniem do czynności montażowych należy zapoznać się z instrukcją i zastosować się do wymagań dotyczących miejsca montażu.

2. Wszystkie prace montażowe należy przeprowadzać po wyłączeniu napięcia pomiarowego.

3. Należy używać tylko narzędzi izolowanych.

4. Używane przewody powinny przewodzić prąd o maksymalnym natężeniu zakładanym dla danego licznika.

5. Zamontować urządzenie w rozdzielnicy na szynie TH35.

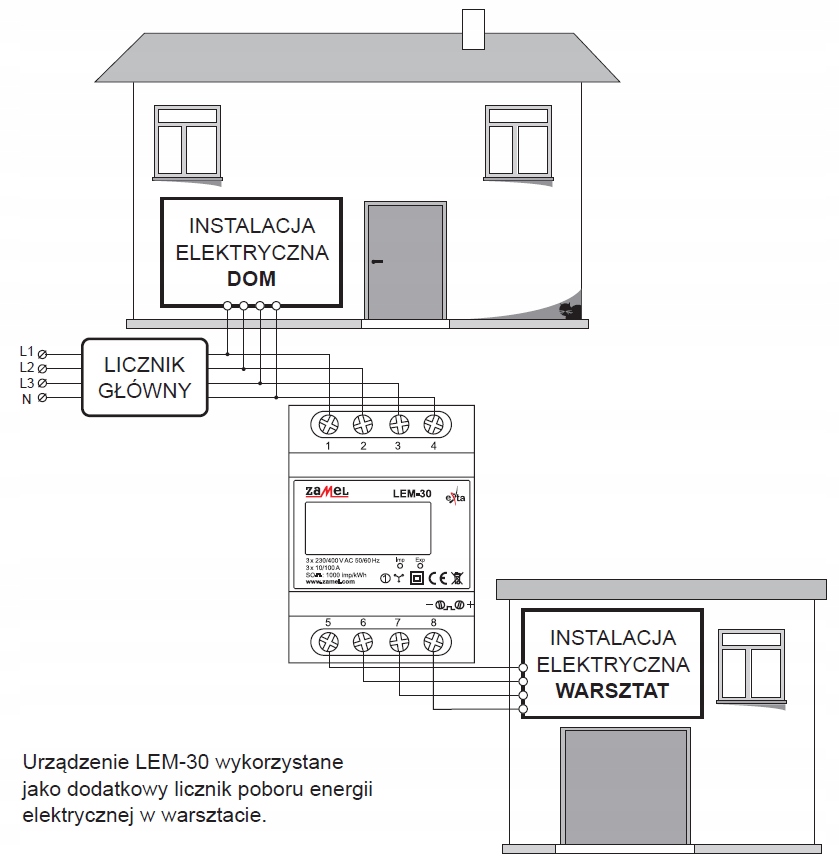

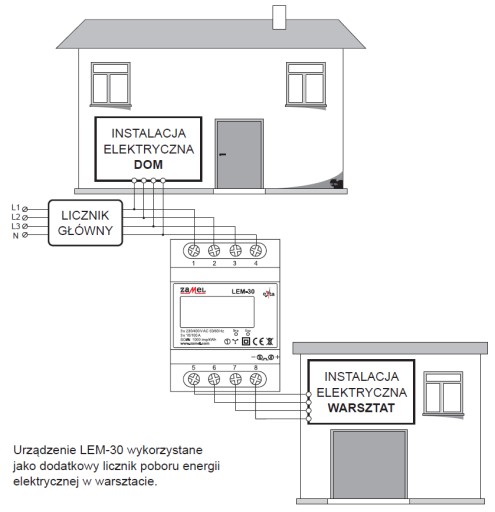

6. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

7. Załączyć obwód zasilania.

8. Nie wolno dotykać zacisków łączeniowych licznika bezpośrednio gołymi rękami, przedmiotami metalowymi, nieizolowanym drutem albo innym przedmiotem przewodzącym, gdyż stwarza to ryzyko porażenia prądem elektrycznym, w wyniku którego może dojść do urazów, poważnych obrażeń albo śmierci.

9. Konserwacja i naprawy licznika mogą być wykonywane jedynie przez wykwalifikowany personel.

10. Licznik należy chronić przed upadkiem i udarami mechanicznymi, które mogą spowodować uszkodzenie precyzyjnych podzespołów w jego wnętrzu i negatywnie wpłynąć na dokładność realizowanych pomiarów.

UWAGA: W przypadku korzystania z wyjścia impulsowego (zaciski 8, 9), do układu należy doprowadzić dodatkowe napięcie zasilające z zakresu 12 ÷ 27 V DC poprzez rezystor R (470 Ω ÷ 1 kΩ) ograniczający wartość prądu.
