Солнечная панель, солнечный комплект, 405 Вт, контроллер MPPT, 30 А, 12/24 В для зарядки

PANEL SŁONECZNY ZESTAW SOLARNY 405W + REGULATOR 30A MPPT BT

Proponowany zestaw umożliwia wykorzystanie energii słonecznej do ładowania akumulatora 12/24V.

Zgromadzona energia może być wykorzystana do zasilania urządzeń lub oświetlenia o napięciu 12/24V (takie jak z gniazdka zapalniczki w samochodzie). Możliwe jest również zastosowanie przetwornicy z 12/24V na 230V prądu zmiennego do zasilania typowych urządzeń elektrycznych.

Ten zestaw rozwiązuje problem dostępu do energii elektrycznej w:

• kamperze lub przyczepie kempingowej
• Na łódce, jachcie, housebotcie
• Na działce rekreacyjnej, domek letniskowy.

W zestawie otrzymujesz:

1. Panel fotowoltaiczny 405W JA SOLAR Full Black Mono Half-Cut
2. Regulator napiecia MPPT 30A 12V/24V BLUETOOTH z Panelem LCD VOLT POLSKA / Obsłuży spokojnie 2 takie panele.
3. Kable solarne 4mm2 o długości 5M ( CZARNY / CZERWONY )

Panel Solarny Ja Solar 405W FULL BLACK MONO HALFCUT 11,10A 31,21V 172,2cm×113,4cm×3cm

Dane techniczne panela fotowoltaicznego:

• Maksymalna moc (Pmax): 405 Wp
• Napięcie mocy maksymalnej (Vmp): 31,21 V
• Natężenie mocy maksymalnej (Imp): 12,98 A
• Napięcie obwodu otwartego (Voc): 37,23 V
• Prąd zwarcia (Isc): 13,87 A
• Sprawność modułu: 20,7%
• Tolerancja mocy: 0~+5W
• Maksymalny prąd nominalny bezpiecznika: 25 A
• Liczba ogniw: 108 (6x18)
• Klasa I TIER 1
• Wymiary panelu: 172,2cm×113,4cm×3cm
• Długość przewodu 120cm
• Waga: 21,5 kg
• Materiał ramy: anodowany stop aluminium
• Temperatura pracy: -40*C - +85*C
• Szyba: szkło hartowane antyrefleksyjne 3.2 mm
• Skrzynka przyłączeniowa: IP68, 3 diody
• Certyfikowane klasa UL Typu 1
• Złącze MC4 x2 4mm2
• Marka: Ja Solar

Najważniejsze zalety:

• Diody bocznikujące (bypass diode) minimalizujące spadek mocy w cieniu
• Wysoka sprawność energetyczna
• Specjalna powłoka ochronna, zabezpieczająca przed negatywnym wpływem czynników pogodowych i promieni UV
• Gwarantowana dodatnia tolerancja mocy
• Powłoka antidust
• Trwała konstrukcja modułu
• W zestawie okablowanie zakończone konektorami MC4 o długości ok 30cm

Technologia HALFCUT

Większa moc

Producenci coraz bardziej starają się usprawniać oferowane produkty. Jednym z usprawnień jest właśnie technologia ciętych płytek. Taki sposób ułożenia płytek krzemowych zwiększa przede wszystkim wydajność i klasę panelu. W dosłownym tłumaczeniu z takiego samego rozmiaru jesteśmy w stanie uzyskać większą moc modułu. To dlatego panele dużej mocy są dostępne właśnie w technologii half-cut.

Mniejsze straty mocy modułu

To nie koniec atutów. Jednym z największych plusów jest wielokrotnie mniejsza strata mocy w porównaniu ze standardowymi panelami. Płytka krzemowa przecięta w pół jest dużo mniejsza, przez co generuje dużo niższy prąd. Ten jest wprost proporcjonalny do jej wielkości. Starty natomiast są silnie zależne od oporu. W technologii modułów half-cut jest nawet 5-krotnie mniejszy niż w tradycyjnej. Jest to z pewnością największy atut. Finalnie moduł generuje mniejsze starty, co przekłada się na wyższą sprawność i uzysk z zainstalowanego m2.

Zmniejszone ryzyko zacienienia

Moduły half-cut posiadają jeszcze jedną zaletę, o której warto powiedzieć. Są mniej narażone na ryzyko zacienienia w obliczu tradycyjnych technologii. I nie mamy tu na myśli zacienienia spowodowanego pobliskim drzewem czy innym obiektem. Często gdy o tym wspominamy klientom, ci zapewniają nas, że w pobliżu planowanej inwestycji nie ma elementów powodujących zacienienie. Niestety większość z nas zapomina o efektach atmosferycznych, które mogą to zacienienie powodować. Przykładem może być śnieg.

W modułach half-cut znajdziemy więcej diod bocznikujących. Wynika to wprost z budowy modułu. Panel podzielony jest na dwie części. Część górną i część dolną. Obie są ze sobą połączone równolegle, a za ich pracę odpowiada osobna dioda bocznikująca tak, aby mogły pracować również niezależnie od siebie. Dodatkowo każda z części posiada własne szeregi spiętych płytek, które są również zabezpieczone osobnymi diodami. Najczęściej po 20 płytek krzemowych. To pozwala na oddzielną pracę szeregów wewnątrz części górnej i dolnej.

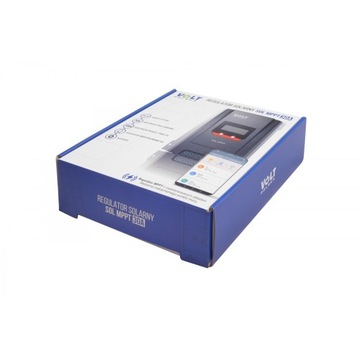

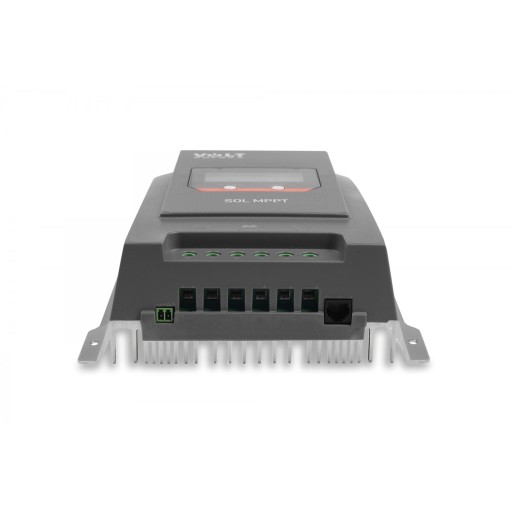

REGULATOR NAPIĘCIA PANELI FOTOWOLTAICZNYCH 30A 12V MPPT Z PANELEM LCD STEROWANIE BLUETOOTH VOLT POLSKA

Regulatory solarne MPPT marki VOLT to urządzenia działające w oparciu o zaawansowaną technologię, polegającą na śledzeniu punktów mocy maksymalnej MPPT (maximum power point tracking) na panelu solarnym PV. Dzięki tej technologii wydajność regulatorów solarnych MPPT jest nieporównywalnie większa niż w przypadku klasycznych modeli PWM.

Charakterystyka

• Połączenie wielu algorytmów śledzenia pozwala szybko i precyzyjnie śledzić maksymalny punkt mocy
• Innowacyjną technologię śledzenia punktów mocy maksymalnej (MPPT), sprawność śledzenia >99,9%, W pełni cyfrowa technologia, wysoka sprawność konwersji ładowania do 98%.
• Wyświetlacz LCD, łatwy odczyt danych dot. pracy.
• Funkcja statystyk energetycznych w czasie rzeczywistym.
• Automatyczne wykrywanie 12/24/48V.
• Elastyczny dobór akumulatorów: Płynny, Żelowy, AGM i LiFePO4. Wydłużenie żywotności dzięki zdalnemu czujnikowi temperatury.
• Regulator jest zabezpieczony przed przegrzaniem, poprzez wbudowaną funkcję ograniczania mocy.
• Posiada też czterostopniowy proces ładowania: MPPT, impulsowe (boost), wyrównujące (equalize), podtrzymujące (float).
• Podwójne automatyczne zabezpieczenie przed zbyt wysoką mocą ładowania i zbyt wysokim prądem.
• Liczne tryby pracy odbiorników: Always on (zawsze wł.), Dusk to Dawn (od zmierzchu do świtu), Evening (wieczory) oraz tryb ręczny.
• Bezprzewodowa komunikacja lub komunikacja Bluetooth. Opcjonalna aplikacja mobilna do komunikacji bluetooth.
• Regulator można zdalnie podłączyć do IoT/GPRS dzięki funkcji zdalnej komunikacji IoT Miesięczne dane pracy mogą być zliczone i wyświetlone graficznie.

DANE TECHNICZNE:

• - Regulator: SOL MPPT 30A + BLUETOOTH
• - Napięcie systemu: 12V / 24V AUTO
• - Maksymalny prąd ładowania: 30A
• - Maksymalne napięcie z paneli: 100V
• - Własne zużycie mocy: 7mA
• - Obsługiwane akumulatory: GEL, AGM, z płynnym elektrolitem
• - Aplikacja smartfon: łączność po Bluetooth, ANDROID / IOS*
• - Wymiary: 250 x 192 x 64 mm
• - Waga: 1,6 kg
• *odpowiednia aplikacja dostępna w Google Play / Appstore
• (zdjęcie poglądowe)

CZAS ŁADOWANIA AKUMULATORÓW

Przedstawiona obok tabela prezentuje czas potrzebny do naładowania dostępnych na rynku akumulatorów w zależności od mocy układu fotowoltaicznego.

Bateria słoneczna bez problemu naładuje akumulator pojemności 100 Ah w nieco ponad 5h od pełnego rozładowania !!!

UWAGA: w zestawie nie ma akumulatora.

Do tego zestawu zalecamy akumulator żelowy lub kwasowy minimum 100Ah. ( do kupienia na naszych aukcjach )

Oczywiście można zastosować mniejszy, ale ilość zgromadzonej energii będzie mniejsza, a także żywotność będzie skrócona. Generalnie czym większy akumulator tym lepiej.

Kolejność podłączania:

1. Akumulator

2. Panel PV

3. Obciążenie (symbol żarówki)

UWAGA: ZAWSZE przed podłączeniem upewnij się czy podłączasz prawidłowym biegunem czyli plus do plusa i minus do

minusa. Pomimo posiadanych zabezpieczeń błędne podłączenie może doprowadzić do uszkodzenia regulatora np.

przegrzania, a także do uszkodzenia akumulatora i panela PV

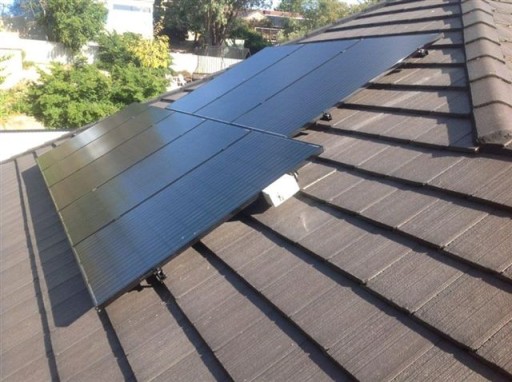

PRZYKŁADOWE ZDJĘCIA ZASTOSOWANIA PANELU
