ЦИФРОВОЙ ИЗМЕРИТЕЛЬ последовательности фаз НАПРЯЖЕНИЕ YATO

MULTIMETR CYFROWY

YATO YT-73086

Miernik uniwersalny YT-73086 z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Wyróżniającą funkcją multimetru jest wykrywanie kolejności faz co umożliwia szybkie skontrolowanie poprawności podłączenia urządzenia bezpośrednio do źródła zasilania trójfazowego.

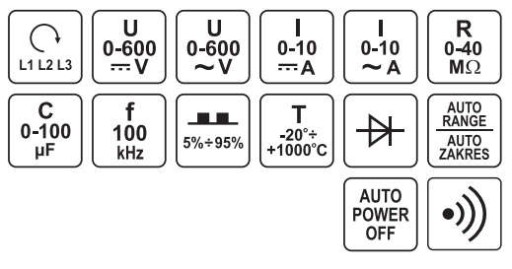

Parametry

• Automatyczny zakres: TAK
• Pomiar częstotliwości: 0-100kHz
• Pomiar napięcia przemiennego: 0-600V
• Pomiar napięcia stałego: 0-600V
• Pomiar pojemności: 0-100µF
• Pomiar rezystancji: 0-40MΩ
• Pomiar temperatury: -20 do 1000°C
• Pomiar współczynnika wypełnienia: 5-95%
• Prąd przemienny: 0-10A
• Prąd stały: 0-10A
• Test ciągłości obwodu: TAK
• Test diody: TAK

PODSTAWOWE POMIARY

• pomiar napięcia przemiennego: A.C. 0-600V
• pomiar napięcia stałego: D.C. 0-600V
• pomiar natężenia prądu przemiennego: A.C. 0-10A
• pomiar natężenia prądu stałego: D.C. 0-10A
• pomiar rezystancji: 0-40MΩ
• test diody: IF 1mA, UR 1.5V
• test ciągłości obwodu: 0-50Ω

DODATKOWE POMIARY

• pomiar pojemności kondensatora: 0-100μF
• pomiar częstotliwości: 0-100khz
• pomiar temperatury: -20 do 1000°C
• pomiar współczynnika wypełnienia: 5-95%

DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika YT-73086 dla tego zakresu to : ±(1,0% + 5), rozdzielczość 0,1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1%) + 5 x rozdzielczość
• obliczenia: (235 x 1%) + 5 x 1 = 2,35 + 0,5 = 2,85V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 2,85V*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,126V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,34A*

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73086 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

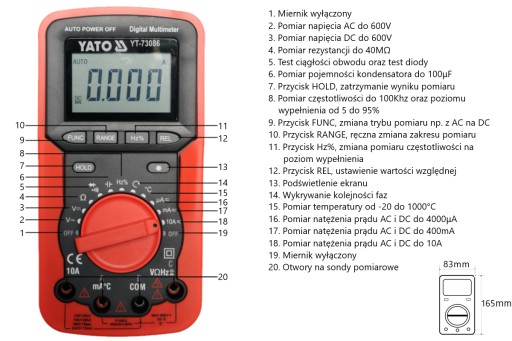

WBUDOWANE FUNKCJE

• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie multimetru. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny.
• RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu.
• FUNC - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC, przełączanie testu diody na test ciągłości obwodu
• REL - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia.
• HZ% - przycisk w pozycji pokrętła na pomiar częstotliwości zmieni ustawienia na pomiar współczynnika wypełnienia
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

DODATKOWE INFORMACJE

• wyświetlacz LCD, maksymalny wyświetlany wynik: 3999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω
• możliwość włączenia testów diody i ciągłości obwodu osobno
• w zestawie sondy pomiarowe, sonda do pomiaru temperatury oraz pokrowiec
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• automatyczne wyłączenie się miernika
• wskaźnik niskiego poziomu baterii
• zasilanie: bateria 9V(6F22)
