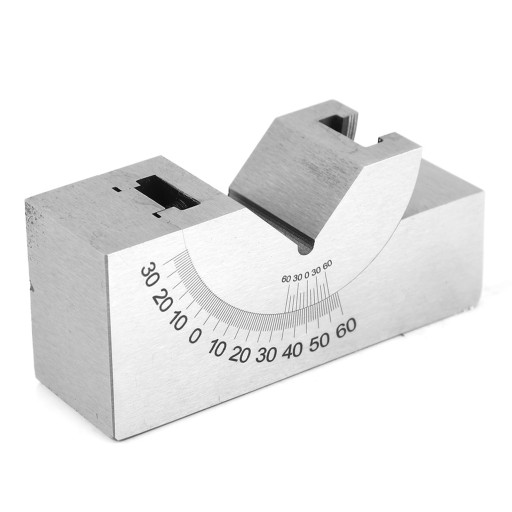

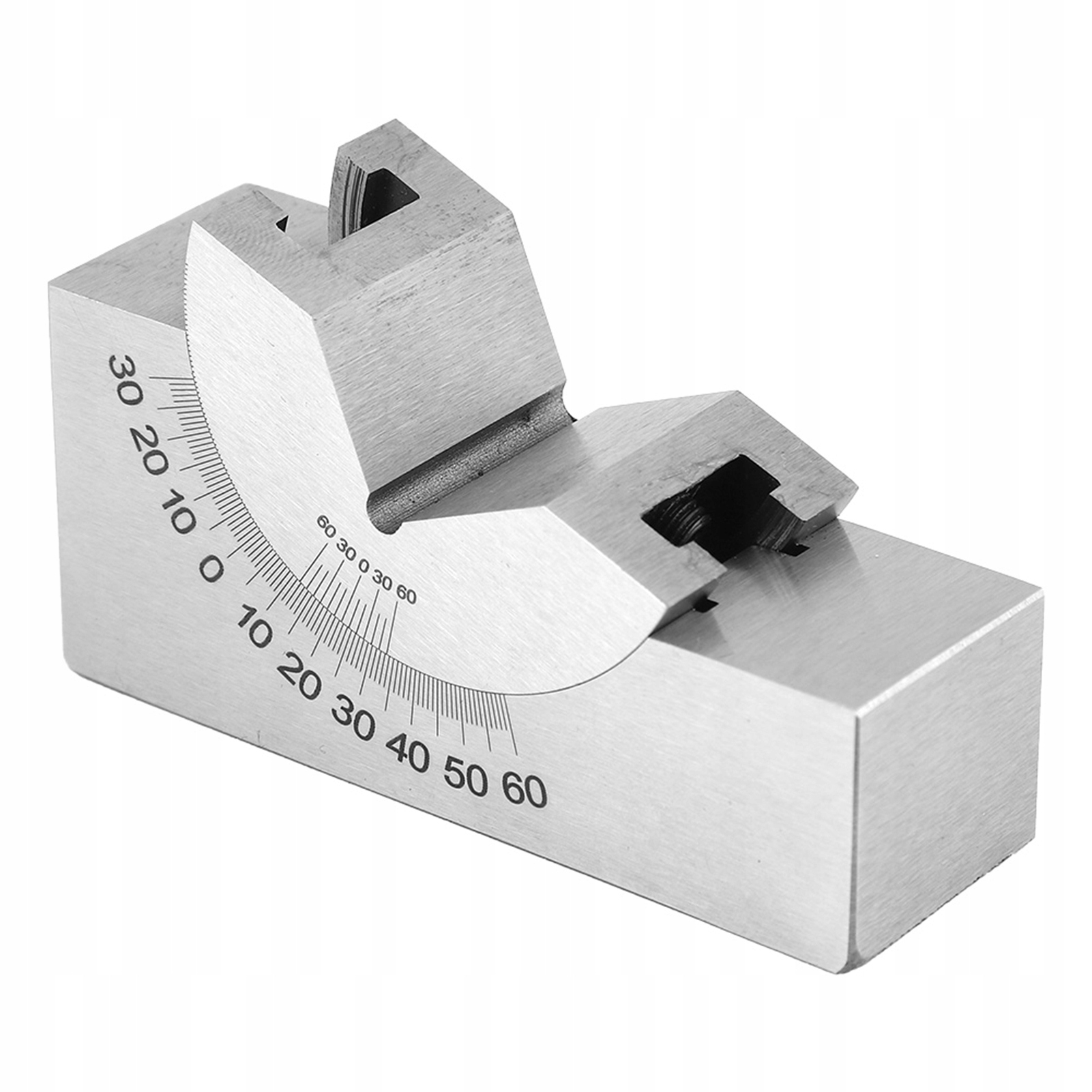

75X25X36 AP30 PRECYZYJNE FREZOWANIE BLOKOWE ZE

⚙️Funkcja:

▶️Wykonane z najwyższej jakości stali nierdzewnej, utwardzanej powierzchniowo, wytrzymałej i trwałej

▶️Zastosowanie: we frezarce, strugarce, wiertarce z regulowaną szlifierką kątową i regulacjami na ostrzu, skrzyżowanymi z innymi uchwytami lub mocowaniem przedmiotu obrabianego po obróbce przedmiotu, np.

▶️Może to być kursor wskazujący bezstopniową regulację kąta nachylenia, a następnie zabezpieczony śrubami, używany do tworzenia różnych obróbki o stałym kącie, testowania przedmiotów obrabianych.

▶️Niklowana, rdzawa równoległość i pionowość precyzyjne szlifowanie każdej powierzchni roboczej do 0,01 mm.

▶️Ten blok kąta V charakteryzuje się wysoką dokładnością i jest łatwy w obsłudze

⚙️Specyfikacja:

• Materiał: Stal nierdzewna

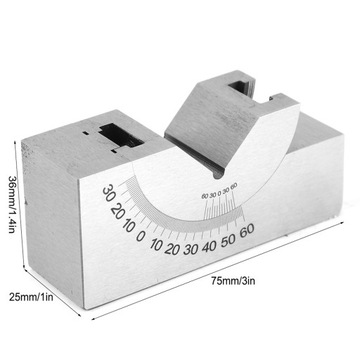

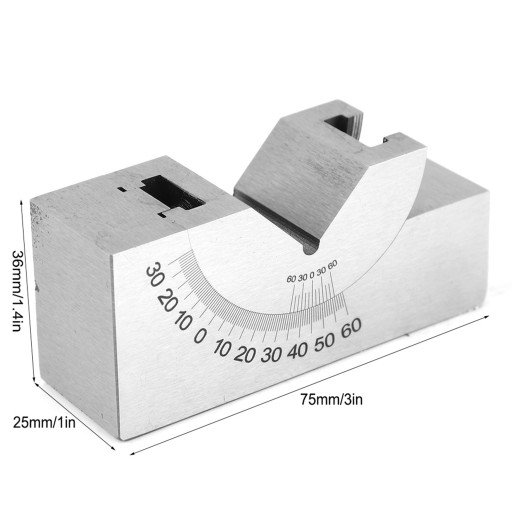

• Wymiary: ok. 75*25*36mm/3*1*1,4 cala
• Kolor: jak pokazuje zdjęcie Użyj metody:
• po poluzowaniu śrub pociągnij blok w kształcie litery V wzdłuż podstawy obrotu szyny prowadzącej, szukając kąta docelowego. 2, korzystając z zasady odczytów kursora, punkty na skali głównej stopni 1°, kursor dzielący na 10'. Gdy linia „0” na kursorze jest wyrównana z linią „0” na skali głównej, oznacza to, że powierzchnia pomiarowa A jest równoległa do poziomu odniesienia i poziomu odniesienia, B jest prostopadła do poziomu odniesienia.
• 1) gdy kursor "0" po prawej stronie linii na głównym pokrętle "0" linia, stopień, z kursorem "0" odczytuje wyniki z prawej strony kursora "0" odczyt skali linii (odczyt taki sam jak noniusz Suwmiarka) odczytuje stopnie (°), płaszczyzna pomiarowa A i B przeciwnie do ruchu wskazówek zegara (') mówi o kącie skrętu.
• Gdy linia kursora "0" w linii głównej skali "0" w lewo, stopień jest nadal odczytywany z linią kursora "0", wynik z linią kursora "0" po lewej stronie skali. Odczytaj stopnie (°), (')
• A i B mierzą kąt obrotu zgodnie z ruchem wskazówek zegara powierzchni.
• (3) dostosuj kąt do wartości docelowej i dokręć v-blok i podstawę. Główne wskaźniki techniczne:
• (1) do pomiaru powierzchni równoległej do powierzchni podstawy i pomiaru powierzchni B, prostopadłej do kursora linii odniesienia „0” i wskaźnika styku linii „0” tarczy głównej większy niż 3 ', podziałka noniusza dwa punkty końcowe i podziałka główna dwie linie 11° nie koincydencji stopień jest nie większy niż 5 '; I odwrotnie, dokręć śrubę, aby linie główne wskazywały 0°, a kursor „0” po wyrównaniu. Pomiar równoległości powierzchni i poziomu podstawy nie jest większy niż 0,01 mm, B zmierzona powierzchnia i punkt odniesienia pionowości nie są większe niż 0,01 mm
• (2) W stanie ustalonym błąd wskazania regulowanego miernika kąta nie jest większy niż ± 10 '

⚙️Lista pakietów:

• 1 x regulowany blok kątowy
• 1x klucz
