Raspberry Pi Pico - RP2040 ARM Cortex M0+

Raspberry Pi Pico RP2040 264KB SRAM 2MB FLASH

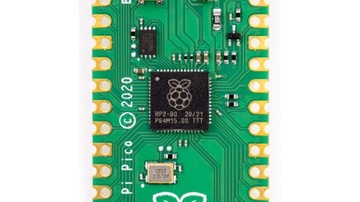

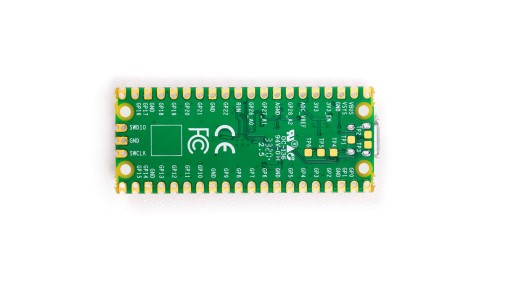

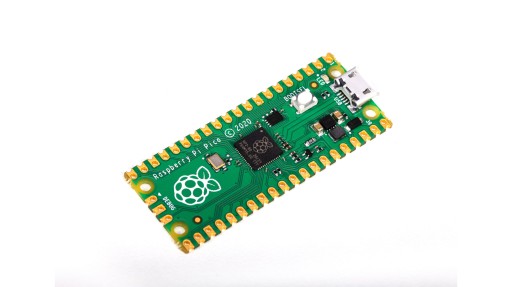

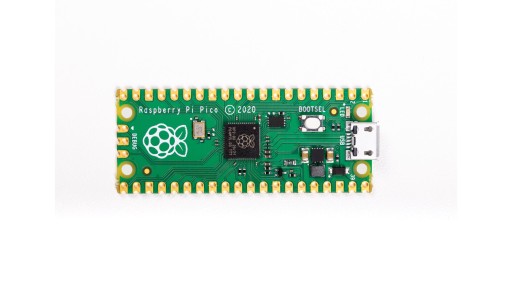

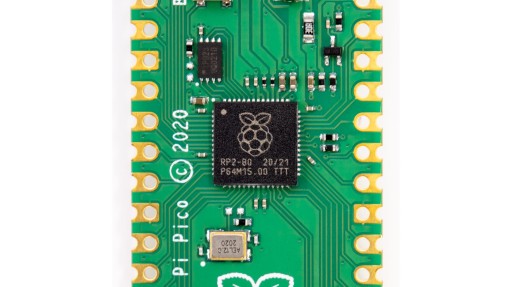

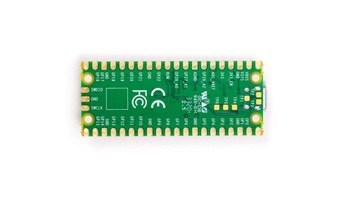

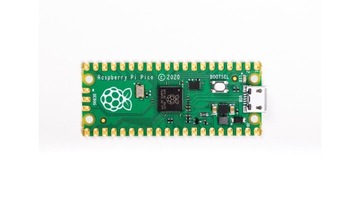

Raspberry Pi Pico to płytka mikrokontrolera oparta na mikroukładzie Raspberry Pi RP2040. Został on zaprojektowany jako niedrogi, a jednocześnie elastyczny platforma rozwojowa dla RP2040.

Raspberry Pi Pico to jednostronna płytka drukowana o grubości 51 x 21 mm i grubości 1 mm z portem micro-USB, wystająca na krawędź TOP i dwoma sworzniami samonastawnymi/przelotowymi wokół pozostałych krawędzi. Pico jest przeznaczony do użytku jako moduł do montażu powierzchniowego, a także w formacie Dual Inline Package (DIP), z 40 głównymi stykami użytkownika na siatce o skoku 2,54 mm (0.1") z otworami o średnicy 1 mm.

Pico ma również 4x 2,1 mm (+/- 0,05 mm) wywiercone otwory montażowe zapewniające mechaniczne mocowanie

wiecej informacji na stronie fundacji Raspberry PI https://www.raspberrypi.org/products/raspberry-pi-pico/specifications/

płytka w zbudowana w oparciu o najwnowszy procesor fundacji Raspberry RP2040

Specyfikacja:

• Rozmiar 21 mm x 51 mm
• Układ mikrokontrolera RP2040 zaprojektowany przez Raspberry Pi w Wielkiej Brytanii
• Dwurdzeniowy procesor Arm Cortex-M0 +, elastyczny zegar do 133 MHz
• 264KB wbudowanej pamięci SRAM
• 2 MB wbudowanej pamięci flash QSPI
• 26 wielofunkcyjnych pinów GPIO, w tym 3 wejścia analogowe
• 2 × UART, 2 × kontrolery SPI, 2 × kontrolery I2C, 16 × kanały PWM
• 1 × kontroler USB 1.1 i PHY, z obsługą hosta i urządzenia
• 8 x programowalne maszyny stanu we / wy (PIO) do obsługi niestandardowych urządzeń peryferyjnych
• Obsługiwana moc wejściowa 1,8–5,5 V DC
• Temperatura pracy od -20 ° C do + 85 ° C
• Moduł ażurowy umożliwia lutowanie bezpośrednio do płytek nośnych
• Programowanie metodą „przeciągnij i upuść” przy użyciu pamięci masowej przez USB
• Tryby uśpienia i uśpienia o niskim poborze mocy
• Dokładny zegar na chipie
• Czujnik temperatury
• Wbudowane biblioteki przyspieszonych liczb całkowitych i zmiennoprzecinkowych
