ESP32-S3 Pico WiFi 32-битный двухъядерный процессор Xtensa LX7

ESP32-S3-Pico

Wersja z wlutowanymi pinami goldpi

Moduł wykorzystuje układ ESP32-S3R2, który jest wyposażony w dwurdzeniowy procesor Xtensa 32-bit LX7 o częstotliwości taktowania 240 MHz, z wbudowaną 512 KB SRAM (TCM) oraz 2 MB PSRAM; Na płytce znajdują się układy CH343 i CH334 do komunikacji USB i UART przez port USB-C; Na pokładzie znajduje się również układ MP28164 o wysokiej sprawności DC-DC buck-boost z obciążeniem prądowym do 2A, zapewniający bezpieczeństwo produktu.

Moduł można programować w środowisk np ESP-IDF, Arduino, MicroPython lub innym.

ESP32-S3 współpracuje z systemami głosowymi, umożliwiając łatwą interakcję i kontrolę urządzenia. Jego moduł Castellated pozwala na bezpośrednie montowanie na płytkach nośnych, co sprawia, że jest doskonałym rozwiązaniem dla zastosowań AIoT, łącząc potężne możliwości obliczeniowe z niezawodnymi funkcjami bezpieczeństwa.

• Układ ESP32-S3R2 z dwurdzeniowym procesorem Xtensa 32-bit LX7 o możliwości pracy z częstotliwością 240 MHz.
• Zintegrowana pamięć 512 KB SRAM, 384 KB ROM, 2 MB PSRAM, 16 MB pamięci Flash.

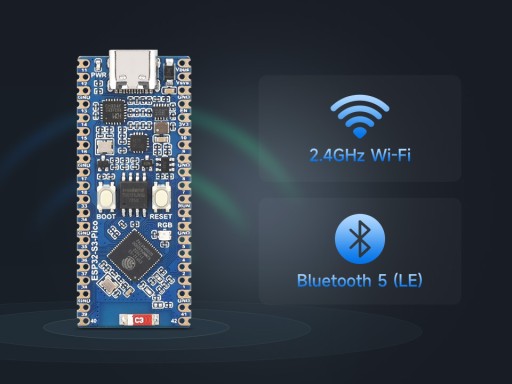

• Zintegrowana komunikacja bezprzewodowa Wi-Fi 2,4 GHz i Bluetooth LE w trybie dualnym o doskonałej wydajności RF.
• Złącze typu USB C ułatwiające użytkowanie.
• Układy CH343 i CH334 na pokładzie umożliwiają rozwój USB i UART przez interfejs typu C.
• Układ DC-DC MP28164 na pokładzie, przekształtnik DC-DC buck-boost o wysokiej wydajności z prądem obciążenia do 2A.
• 27 × wielofunkcyjne piny GPIO.
• Bogate interfejsy peryferyjne, w tym pełno prędkościowy USB OTG, SPI, I2C, UART, ADC, PWM i DVP (interfejs kamery 8-bitowy ~ 16-bitowy), interfejsy LCD (RGB równoległy 8-bitowy ~ 16-bitowy, I8080, MOTO6800) itp., umożliwiające elastyczne osiąganie różnorodnych funkcji.
• Moduł z obwodem typu castellated, który można bezpośrednio przylutować do płyt nośnych.
• Obsługa wielu stanów niskiego poboru mocy, regulowanie balansu między zasięgiem komunikacji, szybkością przesyłania danych a poborem mocy, aby sprostać wymaganiom zasilania w różnych scenariuszach aplikacji.
• Kompatybilny z modułami rozszerzeń dla Raspberry Pi Pico.

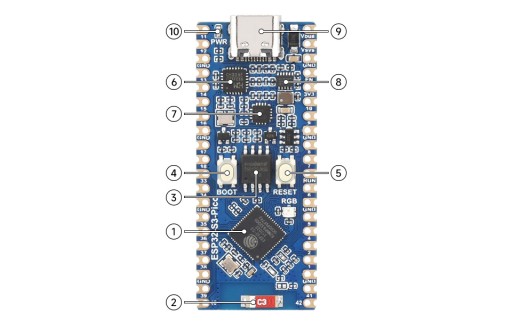

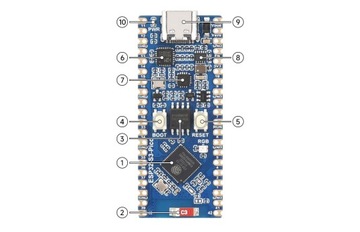

1. Dwurdzeniowy procesor ESP32-S3R2 Xtensa 32-bitowy LX7,z wbudowaną pamięcią PSRAM 2MB
2. Antena ceramiczna monopol 2.4G
3. W25Q128JVSIQ 16MB pamięci Flash
4. Przycisk BOOT
5. Przycisk RESET
6. CH334F Kontroler USB Hub
7. CH343P Układ USB na UART
8. MP28164 Wysokowydajny układ DC-DC buck-boost
9. Port USB typu C
10. Wskaźnik zasilania
