Arduino Mega2560 Rev3 A000067 Оригинал

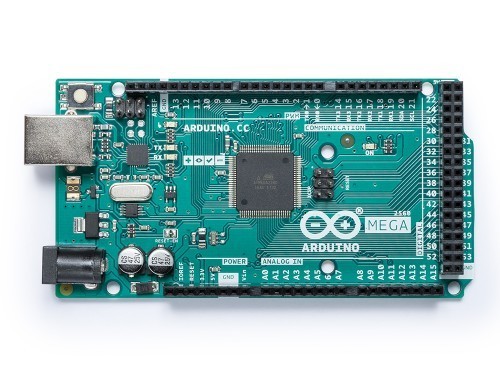

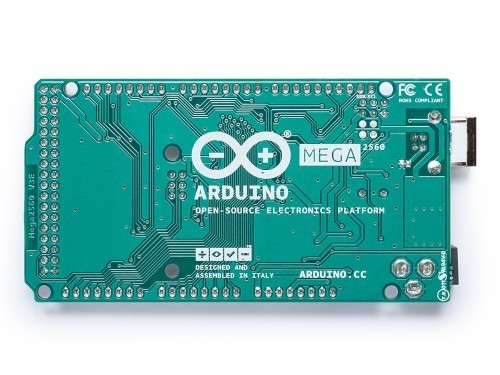

Arduino Mega2560 Rev3 - płytka z mikrokontrolerem ATmega2560

Opis

Arduino Mega 2560 to płytka z mikrokontrolerem ATmega2560 (datasheet). Do dyspozycji użytkownika oddano:

Płytka zwiera wszystkie elementy potrzebne do rozpoczęcia pracy. Wystarczy ją dołączyć do komputera kablem USB, żeby rozpocząć eksperymentowanie. Można ją również zasilać zasilaczem DC lub z baterii.

W Arduino Mega można stosować większość shieldów zaprojektowanych dla Arduino Uno.

Właściwości

• Mikrokontroler ATmega2560 (m.in. 256 kB pamięci Flash - 8 kB zajęte przez bootloader, 8 kB pamięci RAM, 4 kB pamięci EEPROM)
• 54 cyfrowe linii wejścia/wyjścia (z których 14 można używać w trybie PWM)
• 16 analogowych linii wejściowych
• Rezonator kwarcowy o częstotliwości 16 MHz
• Gniazdo USB do połączenia z komputerem
• Gniazdo zasilania DC
• 6-pinowe gniazdo ICSP do dołączenia programatora
• Przycisk zerowania mikrokontrolera
• Interfejsy szeregowe: 4xUART, I2C, SPI
• Napięcie pracy: 5 V
• Napięcie zasilania: 7-12 V

Do pobrania

• Schemat płytki
• Szczegółowy opis (ang.)
• Soft library
