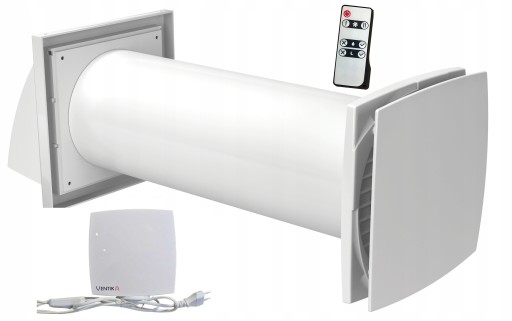

Настенный рекуператор SOLO 100+ fi 100, ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ, ГИГРОСТАТ, ВИЛКА - Ventika

NOWOŚĆ Seria SOLO+ 100

Urządzenie wentylacyjne do pojedynczych pomieszczeń

GŁÓWNE CECHY:

• Wysoka wydajność - max. 46 m3/h (13 l/s)
• Średnica kanału wentylacyjnego - 100 mm
• poziom hałasu: od 27 dB(A) / 3m
• sprawność odzysku ciepła - do 85%
• napięcie zasilania - 230V / 50Hz
• W zestawie pilot zdalnego sterowania
• Temperatura transportowanego powietrza - -15....+40[°C]
• ceramiczny, higroskopijny (zdolny do pochłaniania pary wodnej  i wody - brak efektu skraplania), akumulacyjny wymiennik ciepła
• Czujnik wilgotności - regulacja w zakresie 60÷90 %
• Klasa efektywności energetycznej - A
• Urządzenie jest zaprojektowane do pracy w pomieszczeniu w następujących warunkach: temperatura powietrza zewnętrznego od -15 °C do +40 °C i wilgotność względna w pomieszczeniu do 50 %;
• Możliwość przedłużenia kanału w przypadku grubszej ściany (muru) niż 380mm - przy zastosowaniu kanału o symbolu 150-4 (patrz wyżej na  KUP RAZEM -> ROZWIŃ)
• renomowany producent - VENTS (marka VENTIKA)

ZASTOSOWANIE

• Efektywna, energooszczędna stała wentylacja pojedynczych pomieszczeń, przy jednoczesnej minimalizacji strat ciepła.
• Filtracja powietrza napływającego.
• Wspomaganie utrzymania właściwej wilgotności powietrza.
• Do montażu bezpośrednio w ścianie zewnętrznej.

DANE TECHNICZNE

• Napięcie znamionowe - 100÷230 [V/50(60)Hz]
• Moc pobierana - 1,5÷2,3 [W]
• Prąd pobierany - 0,046÷0,047 [A]
• Wydajność urządzenia - 30÷46 [m3/h]
• Temp. transportowanego powietrza - -15....+40 [°C]
• Poziom ciśnienia akustycznego ~3m - 21÷26 [dB(A)]
• Sprawność odzysku ciepła - do 85 [%]
• Klasa bezpieczeństwa - IP24
• Klasa efektywności energetycznej - A

BUDOWA URZĄDZENIA

1. Wymienny filtr powietrza (2 sztuki) - oczyszcza powietrze z kurzu i ciał obcych. Zapobiega zanieczyszczaniu wymiennika ciepła.
2. Kanał wentylacyjny z pierścieniem dystansowym - w celu zapewnienia wymaganej odległości pomiędzy wentylatorem a wymiennikiem cieplnym
3. Ceramiczny wymiennik ciepła - wykorzystuje energię cieplną z powietrza wywiewanego do ogrzewania powietrza nawiewanego
4. Zewnętrzny okap wentylacyjny - zapobiega przedostawaniu się wody i ciał obcych do wnętrza urządzenia
5. Wentylator rewersyjny - wentylator wytwarzający strumień powietrza wywiewanego lub nawiewanego
6. Dekoracyjny panel przedni wentylatora wyposażonego w przewód z wtyczką i włącznikiem (dł. przewodu ok. 170 cm) i regulowany czujnik wilgotności (pod przednim panelem dekoracyjnym)

DANE TECHNICZNE

STEROWANIE

PILOT ZDALNEGO STEROWANIA

Tryby pracy:

• wybór biegu
• włączenie czujnika wilgotności
• tryb nocny

Można sterować pracą urządzenia za pomocą czujnika wilgotności. Przy pomocy załączonego plastikowego wkrętaka należy ustawić na potencjometrze wymagany poziom wilgotności w przedziale 60-90%. Jeżeli wilgotność w pomieszczeniu przewyższy ustawioną wartość, urządzenie automatycznie włącza się i pracuje do czasu, kiedy wilgotność wróci do normy.

STEROWANIE URZĄDZENIEM SOLO+ ZA POMOCĄ PILOTA ZDALNEGO STEROWANIA

Urządzenie jest podłączane do sieci elektrycznej za pomocą przewodu z wtyczką.

Funkcje przycisków pilota zdalnego sterowania przedstawiono na poniższym rysunku.

Aktualna prędkość wentylatora jest sygnalizowana za pomocą kolorowej diody LED na panelu wewnętrznym. Pierwsza (niższa) prędkość jest sygnalizowana za pomocą diody w kolorze zielonym, druga (wyższa) prędkość jest sygnalizowana za pomocą diody w kolorze niebieskim.

Potwierdzenie odebrania polecenia z pilota zdalnego sterowania jest sygnalizowane krótkotrwałym obniżeniem jasności diody LED na panelu wewnętrznym.

Po włączeniu za pomocą przycisku Wł./Wył. na pilocie zdalnego sterowania, wentylator zaczyna pracować z prędkością, z jaką został wyłączony.

Po włączeniu za pomocą przycisków I lub II wentylator zaczyna pracować z odpowiednią prędkością.

Jeżeli czujnik wilgotności jest włączony, to po przekroczeniu ustawionego poziomu wilgotności wentylator przełącza się na drugą (wyższą) prędkość. Gdy wilgotność powietrza na zewnątrz jest wysoka, wentylator może przełączyć się na drugą (wyższą) prędkość w wyniku zadziałania czujnika wilgotności. Jeżeli takie przełączenie jest niepożądane, należy tymczasowo wyłączyć czujnik wilgotności za pomocą pilota zdalnego sterowania.

Urządzenie pracuje w dwóch 60 sekundowych cyklach:

• I cykl

Ciepłe, zużyte powietrze usuwane z pomieszczenia przepływa przez wymiennik ciepła, przekazując ciepło i wilgoć. Po 60 sekundach nagrzewania wymiennika ciepła, jednostka wentylacyjna przełącza się w tryb nawiewu.

• II cykl

Świeże, chłodne powietrze z zewnątrz przepływa przez wymiennik ciepła. Powietrze jest nawilżane i ogrzewane przez ciepło zgromadzone wcześniej w wymienniku. Po 60 sekundach, wentylator przełącza się ponownie w tryb wywiewny i cykl się powtarza.

MONTAŻ

Montaż przezścienny w ścianie zewnętrznej - to szybka i prosta instalacja jednostki wentylacyjnej.
