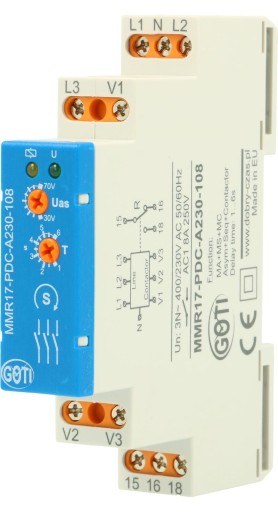

Реле ГОТИ ММР17-PDC-A230-108

Czujnik kolejności i zaniku fazy MMR17-PDC-A230-108

Jest to najbardziej rozbudowana wersja czujnika faz produkowanych przez firmę Dobry Czas Sp. z o.o. Czujnik służy do zabezpieczenie silników elektrycznych zasilanych z sieci trójfazowej przed skutkami związanymi z zanikiem fazy i asymetrią zasilania (np. spadek napięcia w jednej fazie) oraz zabezpiecza przed zmianą kierunku wirowania silnika w przypadku zmiany faz przed czujnikiem.

Wersja MMR17-PDC-A230-108 ma wbudowane wszystkie funkcje ochronne przewidziane dla silnika trójfazowego:

• Zapewnia kontrolę kolejności faz,
• Zapewnia kontrolę styków stycznika załączającego silnik.
• Ma ustawiany (regulowany) próg asymetrii napięciowej zadziałania w zakresie od 30 V do 70 V.
• Posiada regulowany czas opóźnienia zadziałania od 1 s do 6 s po wystąpieniu stanu awaryjnego. Czas powrotu jest stały i wynosi 1s po ustąpieniu stanu awaryjnego.

W tym czujniku zawarte są wszystkie funkcjonalności występujące w czujnikach F&F CZF-310, CZF-311, CKF-316, CKF-317.

Czujnik posiada na wyjściu jeden styk przełączany 1p 8A.

Podstawowe dane techniczne:

• Zasilanie - 3x400/230V +N,
• Styk - 1NO/NC  8A ( przełączany),
• Regulowana asymetria napięciowa - od 30 V .... 70V,
• Regulowany czas opóźnienia zadziałania od 1s .... 6s,
• Kontrola kolejności faz,
• Kontrola styków stycznika,
• Temperatura pracy - -20 ... +55 stopni C
• Kontrola zasilania LED zielony
• Kontrola prawidłowej pracy - LED żółty,
• Wymiary - 1 moduł 17,5 mm,
• Montaż na szynie TH-35,
• Stopień ochrony  IP20,
• Kategoria przepięciowa III,

Po podaniu zasilania układ załączy obwód stycznika tylko w przypadku braku asymetrii i wykrycia poprawnej kolejności faz, niezależnie od ustawionego czasu opóźnienia.

W przypadku braku potrzeby kontroli styków stycznika, wejścia V1, V2 oraz V3 można pozostawić niepodłączone.

Stan przekaźnika wskazywany jest przy pomocy dwóch diod LED.

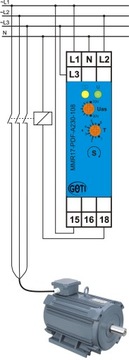

Podstawowy układ połączeń z kontrolą styków stycznika

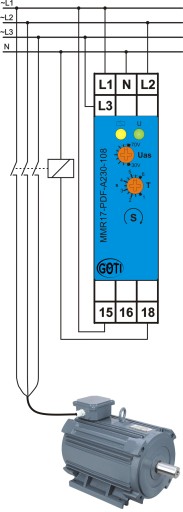

Podstawowy układ podłączenia bez kontroli styków stycznika.

• MMR17-PDE-A230-108 - symetryczny czas zadziałania i powrotu.
• MMR17-PDF-A230-108 - bez kontroli styków stycznika.
• MMR17-PDS-A230-108 - bez kontroli styków stycznika i stały - 5 s czas powrotu.
• MSM17-S3A-A230-105-G - wskaźnik napięć zasilania z kontrolą zaniku fazy
