Цифровой счетчик универсальный мультиметровый бузерный ято

MIERNIK CYFROWY MULTIMETR UNIWERSALNY BUZER YATO

Opis produktu

Miernik uniwersalny YT-73080 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Jest to podstawowy model w naszej ofercie. Dodatkowym zabezpieczeniem przed uszkodzeniami mechanicznymi jest tzw. holster - czyli gumowa obudowa naciągana na obudowę urządzenia.

PODSTAWOWE POMIARY

pomiar napięcia przemiennego: A.C. 0-500V

pomiar napięcia stałego: D.C. 0-500V

pomiar natężenia prądu stałego: D.C. 0-5A

pomiar rezystancji: 0-2MΩ

test diody: IF 1mA, UR 3V

test ciągłości obwodu: 0-30Ω

DODATKOWE POMIARY

test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe

generator przebiegu prostokątnego: 5Vpp, 50Hz

DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

dokładność pomiaru miernika YT-73080 dla tego zakresu to: ±(2% + 10), rozdzielczość 1V

obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość

obliczenia: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 14,7V*

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146V

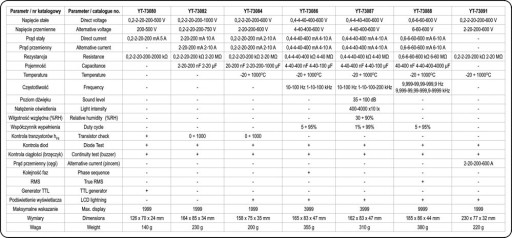

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73080 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

WBUDOWANE FUNKCJE

Generator przebiegu - ustawienie pokrętła na generowanie sygnału spowoduje wygenerowanie przez miernik fali prostokątnej o napięciu międzyszczytowym 5Vpp o częstotliwości około 50Hz. Sygnał można wykorzystać w technice audio np. w diagnostyce głośników

DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości

DODATKOWE INFORMACJE

wyświetlacz LCD, maksymalny wyświetlany wynik: 1999

sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30Ω

automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 30Ω (brak możliwości ustawienia miernika tylko na test diody)

w zestawie sondy pomiarowe

konstrukcja z zabezpieczeniami przeciążeniowymi

obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi

wskaźnik niskiego poziomu baterii

zasilanie: bateria 9V(6F22)

OPIS WIZUALNY

UWAGA

W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.

Dane techniczne

Numer indeksu: YT-73080

Marka: Yato

Waga brutto (kg): 0.2800

Master Carton MC: 50

Pal: 900

Pomiar hFe tranzystora: TAK

Pomiar napięcia przemiennego: 0-500V

Pomiar napięcia stałego: 0-500V

Pomiar rezystancji: 0-2MΩ

Prąd stały: 0-5A

Test ciągłości obwodu: TAK

Test diody: TAK

• Model: YT-73080
• Stan: Nowy
• Marka: YATO
• Kod producenta : YT-73080
• SKU: 109946405
• szerokość opakowania: 15
• wysokość opakowania: 20
• głębokość opakowania: 4
• waga opakowania: 0.1

Producent: YATO
