Зарядное устройство для гелевых и кислотных аккумуляторов 12В.

Kontroler ładowarki akumulatora w trybie przełączania PWM do akumulatorów kwasowo-ołowiowych 12V.

PWM działa na zasadzie ładowania pulsacyjnego. Zamiast ciągłego dostarczania energii do akumulatora, wysyła on krótkie serie wysokiego napięcia. Regulator sprawdza poziom naładowania baterii i określa jak długa powinna być wysłana seria napięcia.

Opis:

Nadaje się do ładowarka baterii kwasowo- ołowiowych i żelowych 1-25AH 12V

Napięcie zasilania: 15-28VDC (zalecane 16-25VDC)

Nad napięciem ładowania wynosi 14.8V

Napięcie ładowania pływakowego wynosi 13.55V

Maksymalny prąd ładowania: 3A (maksymalna pojemność akumulatora nie powinna przekraczać 25 Ah)

Prąd spoczynkowy: około 1.8mA

Wysoka częstotliwość przełączania PWM: 300KHz

Stałe napięcie przeładowania

Zabezpieczenie nadprądowe

Automatyczne formatowanie głęboko rozładowanych akumulatorów

Automatyczne ładowanie

Wskazanie statusu ładowarki

Ochrona przeciwprzepięciowa akumulatora

Dopuszczalna temperatura otoczenia -40 ℃ do + 85 ℃

Diagram obok przedstawia możliwe połączenie podzespołów do ładowarki opartej na zwykłym zasilaczu 12V. Nie da się naładować akumulatora zwykłym zasilaczem 12V. Przekonałem się o tym próbując stworzyć mały UPS 12V przy użyciu zasilacza 12V zasilającego urządzenia Smart Home. Ale w końcu mi się to udało, choć wymagało dużo więcej, niż samego zasilacza.

Akumulator powinno się ładować prądem o natężeniu, które ma wartość 1/10 jego pojemności. Czyli akumulator o pojemności 25 Ah powinno się ładować prądem o natężeniu 2,5 A. Ładowanie należy zakończyć dopiero wtedy, gdy napięcie ładowania jest stałe i wskaże 14,7V. Może to zająć 10 godzin lub więcej.

Najnowsze rodzaje prostowników do akumulatorów rozpoznają rodzaj akumulatora, który ładują i dobierają odpowiednią krzywą ładowania. Krzywa ładowania określa przebiegi napięcia i prądu ładowania w czasie ładowania akumulatora. Prostowniki ładują też prądem impulsowym, co w przypadku znacznego rozładowania akumulatora pozwala go pobudzić do przyjęcia prądu. Prostowniki ładujące impulsowo są sterowane elektronicznie, dzięki czemu nie trzeba nadzorować ich pracy czy ingerować w ustawienia.

I tak jest w przypadku prezentowanego sterownika/ładowarki.

Nowoczesne urządzenia do ładowania akumulatorów dostarczają prąd w sposób impulsowy. Na podstawie pomiaru parametrów akumulatora prostownik jest w stanie określić, kiedy ten jest naładowany do odpowiedniego poziomu i odłączyć się, nie powodując wygotowywania akumulatora, a tym samym utraty wody i zagęszczenia elektrolitu.

Prezentowane podzespoły można zakupić na moich pozostałych ofertach.

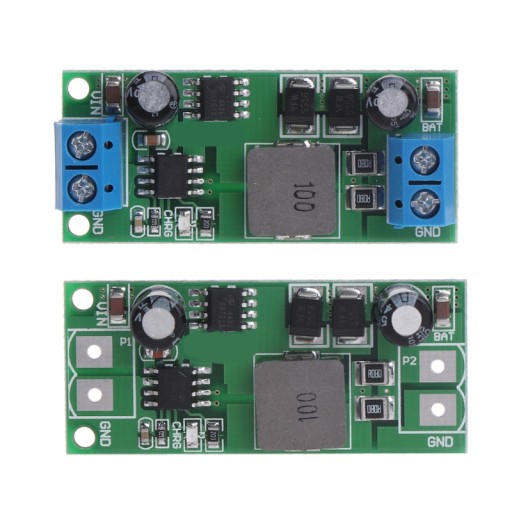

Rozmiar: 66x20x12mm

Waga: 9g
