КАРМАН ДЛЯ КРЕПЛЕНИЯ РАДИО, УНИВЕРСАЛЬНЫЙ, УСТАНОВКА 2 DIN

Montaż:

Metalową kieszeń montujemy w plastikowej ramce dopasowanej wymiarami do dziury po fabrycznym radiu. Po zamontowaniu metalowej kieszeni wsuwamy do niej radio. Na końcu montujemy plastikową obramówkę, co uzupełni szczelinę pomiędzy panelem radia a ramką.

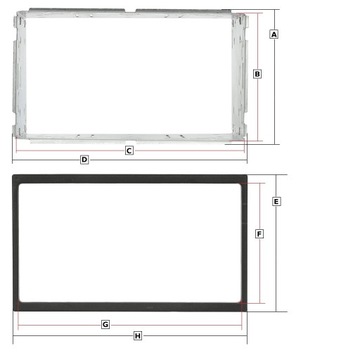

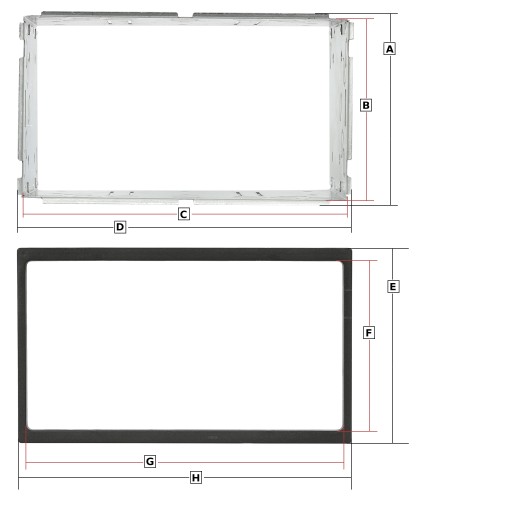

WYMIARY KIESZENI METALOWEJ DOŁĄCZONEJ DO ZESTAWU WRAZ Z RAMKĄ OZDOBNĄ:

A - WYSOKOŚĆ CAŁKOWITA KIESZENI: 104 mm

B - WYSOKOŚĆ WEWNĘTRZNA KIESZENI: 103 mm

C - SZEROKOŚĆ WEWNĘTRZNA KIESZENI: 180 mm

D - SZEROKOŚĆ CAŁKOWITA KIESZENI: 186 mm

E - WYSOKOŚĆ CAŁKOWITA RAMKI OZDOBNEJ: 110 mm

F - WYSOKOŚĆ WEWNĘTRZNA RAMKA OZDOBNEJ: 101 mm

G - SZEROKOŚĆ WEWNĘTRZNA RAMKI OZDOBNEJ: 178 mm

H - SZEROKOŚĆ CAŁKOWITA RAMKI OZDOBNEJ: 188 mm

BŁĄD POMIARU +/- 1 mm

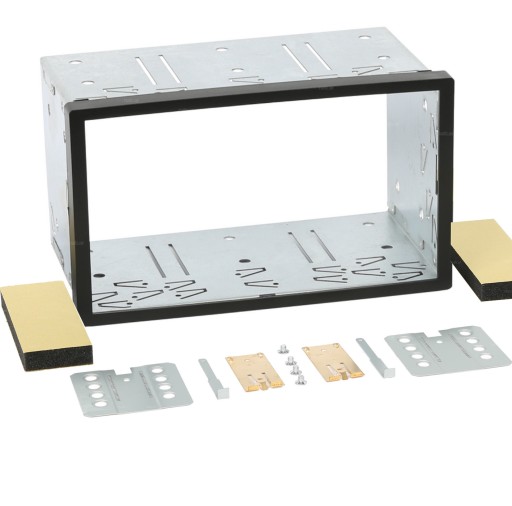

Zestaw zawiera:

1 x kieszeń metalowa

1 x plastikowa ramka ozdobna

Wymiary radia do jakich pasuje kieszeń:

Szerokość: 177 mm

Wysokość: 100 mm
