P12 S порошковая муфта

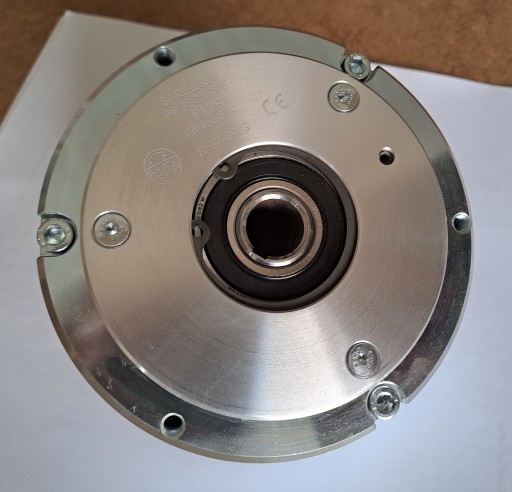

Sprzęgło proszkowe typ P12 S

Sprzęgło proszkowe typ P12S - może znaleźć zastosowanie we wszelkiego typu nawijarkach, ciągarkach, maszynach drukujących itp. gdzie napinanie materiału musi się odbywać płynnie przy poślizgu elementu napinającego.

Hamulce i sprzęgła proszkowe pozwalają na konstruowanie napędów, w których moment obrotowy(hamowania) może być płynnie regulowany (programowany) zgodnie z potrzebami użytkownika, w zakresie od wartości minimalnej Mr (moment resztkowy Mr <= 1% Mn), do momentu nominalnego Mn.

Przy włączaniu moment obrotowy wzrasta płynnie z pewną zwłoką czasową określoną przez t09 [ms] (czas osiągnięcia 90% Mn), a przy wyłączeniu moment zanika, również płynnie, ze zwłoką czasową t01 [ms] (czas osiągnięcia 10% Mn), przy czym jego wartość zależy (prawie liniowo) od wartości prądu cewki.

Do regulacji momentu hamowania zalecamy regulator EZP-51, w którym prąd cewki nastawia się potencjometrem 0-10 kΩ, albo sygnałem z czujników (indukcyjnych, zbliżeniowych, siły, itp) 0-10 V, lub sygnałem prądowym 4-20 mA. Nastawiony moment utrzymywany jest z dokładnością 5% niezależnie od

obrotów i od poślizgu między korpusem a wirnikiem.

Dopuszczalne zakresy obrotów wynoszą:

- 50-3000 [min-1] dla hamulców,

- 50-1500 [min-1] dla sprzęgieł.

Uwaga:

Aby zapewnić poprawną pracę, wszystkie sprzęgła i hamulce muszą pracować z poziomą osią obrotu.

Sprzęgło P 12:

Moc rozpraszana Pmax** (500 min-1) 120 W

Moc rozpraszana Pmax** (1000 min-1) 150 W

Masa 1,5 kg

* Parametry z regulatorem prądu EZP-51

** Moc rozpraszana dla pracy ciągłej (To =20˚C):

P = 0,105 * Mh [Nm] *(nw - nk) [min-1] < Pmax,

lub P = F [N] * v [m/s] < Pmax

nw - obroty wirnika [min-1], nk - obroty korpusu [min-1]

Towar nowy, z bieżącej produkcji. Udzielamy rocznej gwarancji.
