РАЗДЕЛИТЕЛЬ СИГНАЛА СПУТНИКОВОГО ТВ DVB-T2 5/4 OPTICUM + КОНВЕРТЕР QUATTRO

ZESTAW:

1. Multiswitch OPTICUM OMS TRQ 5/4 PLATINIUM LINE z zasilaczem

2. Konwerter QUATTRO Trchnisat Unix

3. Wtyk typu F 6,8 x 18mm - 14 sztuk

Multiswitch OPTICUM OMS TRQ 5/4 PLATINIUM LINE

Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej DVB-S2 i naziemnej DVB-T2.

Urządzenie umożliwia odbiór programów z jednej satelity i podłączenie do 4 tunerów satelitarnych.

Pozłacane gniazda w sposób istotny zmniejszają straty sygnału na przyłączu kabli antenowych, oraz brak zjawiska utleniania. Multiswitch automatycznie rozpoznaje rodzaj sygnału jaki będzie przekazywany do tunerów.

W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej niż 0,8 m i konwertera Quattro oraz antenę telewizji naziemnej.

Rozdzielenie sygnału satelitarnego i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych.

Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza dzięki czemu wyeliminowane jest

zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia.

Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:

• lokalizacji z dala od wpływu warunków atmosferycznych
• zabezpieczenia przed dostępem osób postronnych
• odpowiedniej wentylacji

Podłączenie:

• jeden konwerter Quattro
• jedna antena naziemna DVB-T
• 4 tunery sat

Regulacja tłumienia sygnału telewizji naziemnej

Dane techniczne:

• Zakres częstotliwości SAT : 950-2200 MHz
• Zakres częstotliwości TER : 47-862 MHz
• Wzmocnienie SAT (950-2150 MHz) : 2 dB
• Wzmocnienie TER (47-862 MHz) : 4 dB
• Separacja SAT do TER : 25 dB
• Separacja TER do SAT : 25 dB
• Separacja między polaryzacjami H/V : 25 dB
• Maksymalny poziom wyjściowy SAT : 95 dBuV
• Maksymalny poziom wyjściowy TER : 85 dBuV
• Impedancja wejść/wyjść : 75 Ohm
• Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz
• Zasilanie z sieci: 230V AC 50Hz
• Temperatura pracy : 0...+55 oC
• Wymiary : 175 x 133 x 54 mm (realne wymiary)

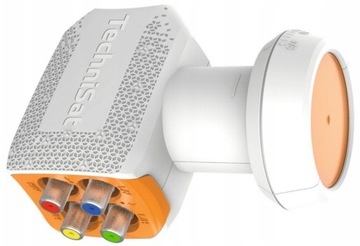

Konwerter do multiswitcha - Technisat Quattro UNIX

Najważniejsze funkcje

• Najwyższej klasy wydajność odbioru sygnałów HD i UHD
• Prosty i szybki montaż
• Obudowa odporna na trudne warunki atmosferyczne
• Bardzo niski współczynnik szumów
• Idealny dla instalacji z dwoma dekoderami TWIN
• Dla instalacji multiswitch
• Niski pobór prądu

Parametry techniczne:

• Waga (urządzenie): 196g
• Współczynnik szumów 0.1
• Zakres częstotliwości wyjściowej
• Dolny zakres częstotliwości: 950-1950
• Górny zakres częstotliwości: 1100-2150
• Zakres częstotliwości wejściowej
• Dolny zakres częstotliwości: 10,7-11,7
• Górny zakres częstotliwości: 11,7-12,75
• Temperatura otoczenia: -30 -70 st.C
• Wilgotność powietrza: 10-90
• LNB kontrola
• Wertykalny: 10.5-14
• Horyzontalnie: 16-19
• Przełącznik band: 22
• Oscylator lokalny
• Dolny zakres częstotliwości: 9,75
• Górny zakres częstotliwości: 10,6
• Dane techniczne
• Wyjście: 4
• Wzmocnienie: 55 dB
• Impedancja: 75 Ohm
• Typ złącza:  złącze F
• Średnica mocowania: 40 mm
• Zasilanie konwertera: 10.5-19 V
• Pobór prądu max. 180 mA

Zestaw zawiera:

• Multiswitch 5/4 Opticum Pro TRQ
• Konwerter Quattro Technisat Unix
• Klucz do wkręcania złącza F
• Zasilacz sieciowy do multiswitcha
• 18 wtyków F 6,8

Produkt jest nowy, fabrycznie zapakowany i pochodzi z oficjalnej polskiej dystrybucji. Załączamy dowód sprzedaży.

Zapraszamy do zakupu
