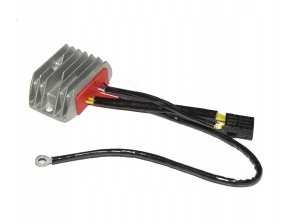

REF4491 SAPRISA Регулятор напряжения Hatz Diesel 12В

Zamiennik:

REF4491, 4491 (SPARISA)

REF4291, 4291

17-0593, 170593

012481211

Hatz regulator:

01248102

01248123

012481211

DUCATI:

343650

Stosowany w:

HATZ, BITTELLI

ZAGĘSZCZARKA SILNIK 1D80 HATZ

HATZ:

2003 , 2G40H [3H2XL]

091170333359

2G30, TEŻ

SAPRISA 14V 30A

Regulator wraz z mostkiem

REF4491

W6A 30

V=14

Made in Spain

1115 ~ + L.E. /.

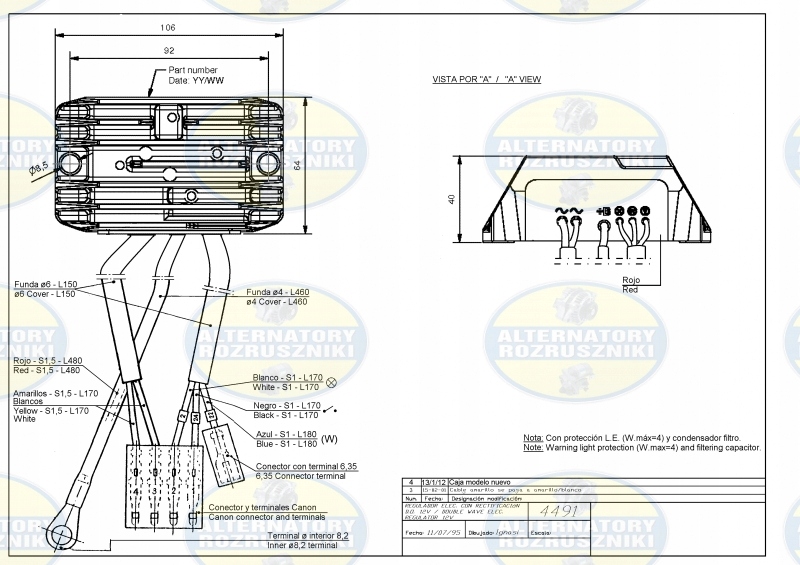

Wyjścia:

~,~,B+,LE,o/o

W

~,~ - yellow (żółty)

B+,+ - red (czerwony)

L,LE - white (biały)

C,o/o - black (czarny)

W - blue (niebieski)

Opis wyjść, zgodnie z wskazaniem na czerwonym izolatorze:

~~ - dwa przewody żółte , wyjścia z alternatora/prądnicy

B+ - gruby czerwony przewód to plus z akumulatora

krzyżyk w kółku (biały przewód) - to jest lampka/żarówka/kontrolka ładowania

W w kółku (niebieski przewód) - wyjście na obrotomierz/motogodziny itp.

kluczyk w kółku (czarny przewód) - stacyjka/kluczyk/przycisk

Podobny regulator to REF7493, który posiada kilka dodatkowych zabezpieczeń.

REF4491 nie posiada tych dodatkowych zabezpieczeń.

-----------------------------------------------------

REF4291 jest kompatybilny z regulatorem REF4491, tylko ten posiada dodatkowe wyjście "W" czyli obrotomierz

Rozstaw: 92.0 mm

Przwody wyprowadzone z regulatora w koszulkach.

B+ gruba długi, zakończony oczkiem.

Reszta do plastikowej kostki , (W-niebieski) wyprowadzenie do osobnej kostki.

----------------------------
