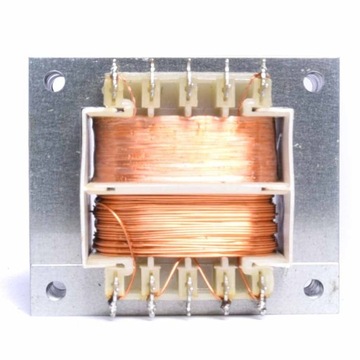

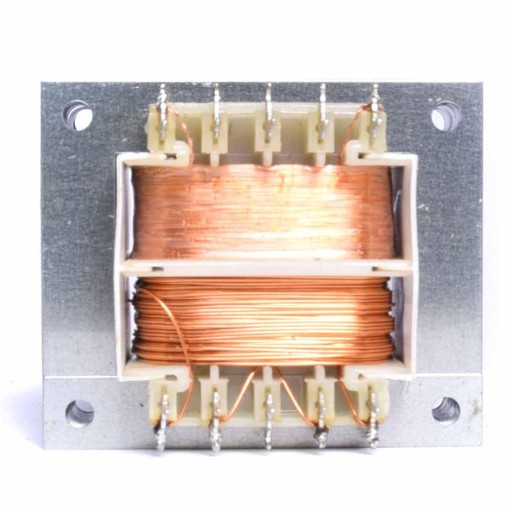

TS 12/004 2х12В-2х0,5А СЕТЕВОЙ ТРАНСФОРМАТОР

TS 12/004 2x12V-2x0,5A TRANSFORMATOR SIECIOWY

Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI, LL oraz zwijanych ciętych CP. Przeznaczone głównie do wbudowania w układach zasilających urządzeń elektronicznych.

Budowa:

• rdzeń kształtkowy EI, LL lub zwijany cięty CP
• korpus dwukomorowy z przegrodą wykonany z poliamidu wzmocnionego włóknem szklanym
• drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• materiał izolacyjny estrofol lub preszpan
• impregnat lakier elektroizolacyjny
• zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
• sposób wyprowadzeń końcówkami do druku, oczkowymi, przewodami, lub innymi według uzgodnień
• elementy mocujące - podstawy, obejmy, wsporniki, tulejki gwintowane, listwy mocujące itp.
• istnieje możliwość zastosowania ekranowania uzwojeń lub całego transformatora

Parametry elektryczne:

• Karta katalogowa K K: 54/EI 02-0
• Typ rdzenia: EI 54/18
• Napięcie pierwotne znamionowe: 230V
• Numery końcówek uzwojenia pierwotnego:1-5
• Napięcia wtórne pod obciążeniem:2x12V
• Prąd uzwojenia wtórnego:2x0,5A
• Numery końcówek uzwojenia wtórnego:10-9; 7-6
• Typ końcówek:D1
• klasa cieplna: Ta 40B(temp. otoczenia 40ºC, izolacja klasy B 130ºC)
• test izolacji: 4 kV / 60 s
• stopień ochrony: IP00
• klasa izolacji:II
