WODOMIERZ WODY ZIMNEJ 1/2 1,6m3 LEGAL 2028 KONSOLA

ZESTAW WODOMIERZOWY 1/2

• Wodomierz LIGHT APATOR 1/2 Q3=1.6m3/h zimna woda
• Konsola do podłączenia wodomierza 1/2

Rok produkcji 2023 - Legalizacja ważna do 2028 roku

Opis działania

Wodomierz jest przeznaczony do pomiaru objętości wody zimnej przepływającej w poziomych (H) lub pionowych (V) przewodach instalacji o ciśnieniu do 16 bar.

Jest to mieszkaniowy wodomierz z całkowicie suchobieżnym liczydłem. Jedyną częścią pracującą w wodzie jest wirnik. Obroty wirnika, zasilanego jednym zwartym strumieniem wody, przekazywane są na moduł liczydła za pośrednictwem czołowego sprzęgła magnetycznego. Hermetyzowane w osobnym module liczydło sumuje objętość mierzonej wody i wskazuje wynik w postaci cyfrowej wygodnej do odczytu dla inkasenta. Liczydło umożliwia odczyt podwielokrotności m3 oraz wyposażone jest we wskaźnik ruchu umożliwiający automatyczną regulację i legalizację. Posiada regulację zewnętrzną, a dostęp do organu pomiarowego przed ingerencją osób niepowołanych zabezpieczono plombą.

Wodomierz wykonano z materiałów o najwyższej jakości, odpornych na korozję i kondensację osadów, gwarantujących funkcjonalność wodomierza w zakresie temperatur od 0,1° do 30°C.

Elementy łożyskowania wykonano z gatunkowej stali odpornej na ścieranie oraz kamieni syntetycznych, pozostałe części z mosiądzu i nowoczesnych konstrukcyjnych tworzyw sztucznych.

Wodomierz posiada dopuszczenie do kontaktu z wodą pitną potwierdzone atestem PZH.

Zalety

• Odporność na silne zewnętrzne pole magnetyczne
• Wiarygodność wskazań - spełnienie najnowszych wymagań metrologicznych MID
• Łatwość odczytu wskazań liczydła
• Liczydło hermetyczne (o podwyższonej szczelności) odporne na zaparowanie
• Blokada obrotu mechanizmu zliczającego, przy obrocie o kąt większy niż 360°
• Zabezpieczenie przed mechaniczną ingerencją zewnętrzną
• Zabezpieczenie ograniczające skutki zamarzania wody
• Króciec wyjściowy korpusu wodomierza przystosowany jest do opcjonalnego zamontowania zaworka zwrotnego
• Dwustronnie łożyskowany wirnik

Dane techniczne

• maksymalna temperatura robocza: 30C
• maksymalne ciśnienie robocze: 16 bar
• zakres pomiarowy: [R] H 80 / V 40
• długość wodomierza: 110 mm
• rozmiar: standard wodomierza 1/2" o gwincie przyłączy 3/4''
• maksymalna wydajność: Q3=1,6m3/h

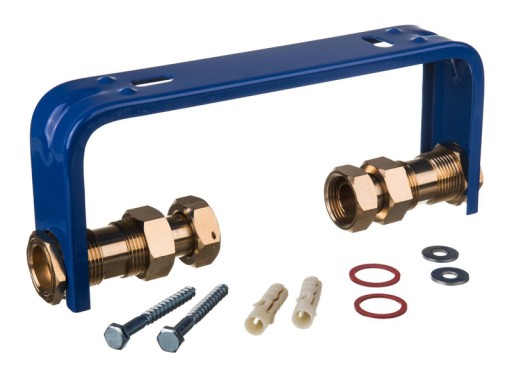

Konsola jest wsparciem pracy takich elementów jak wodomierz, zapewniając mu ochronę przed naprężeniami oraz drganiami instalacji. Możliwy jest pionowy jak i poziomy montaż konsoli.

Przeznaczenie

Konsola jest zestawem elementów służących do podłączenia lub wymiany wodomierza. Została ona wykonana z mosiężnych przyłączy oraz metalowego uchwytu malowanego proszkowo, dzięki czemu jest odporna na szkodliwe działanie wilgoci, wody oraz korozje co zapewni jej prawidłowe działanie przez długi czas

Zalety

Dzięki pół śrubunkom kompensacyjnym możliwa będzie regulacja długości gniazda oraz montaż wodomierzy różnych producentów.

Gwint na przyłączach konsoli ma średnicę 3/4".

W skład zestawu wchodzi:

• wodomierz antymagnetyczny 1/2
• wspornik stalowy malowany proszkowo
• pół śrubunki mosiężne kompensacyjne do montażu wodomierza
• zestaw montażowy (2x uszczelki, 2x stalowe wkręty, 2x stalowe podkładki, 2x kołki)
