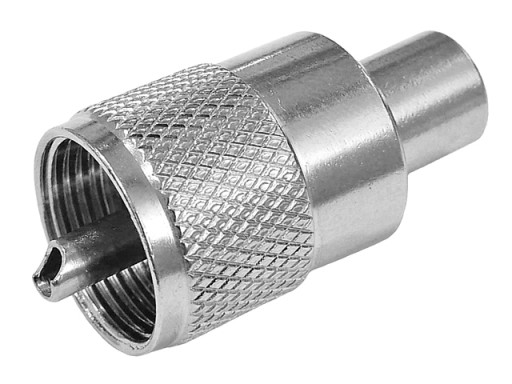

Вилка UHF/UC1 50 Ом, привинченная к кабелю RG-58

Товар

911  ₽
Вилка UHF/UC1 50 Ом, привинченная к кабелю RG-58

Доставка

  • Почта России

    1455 ₽

  • Курьерская доставка EMS

    1821 ₽

Характеристики

Артикул
13834804476
Состояние
Новый
Marka
Stratos
Waga produktu z opakowaniem jednostkowym
0.02 kg
Kod producenta
67420

Описание

Alt

Wtyk współosiowy UHF/UC1 50Ω nakręcany na kabel RG-58

nr katalogowy: 67420

Wtyk UHF/UC1 50Ohm nakręcany na kabel RG-58
Wtyk UHF/UC1 50Ohm nakręcany na kabel RG-58 EAN (GTIN) 5905247262905

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/67420.htm

UHF (UC1) jest jednym z najstarszych standardów złącz stosowanych nadal w technice radiowej oraz Audio-Video. Złącze zostało zaprojektowane jako ekranowana wersja wtyku bananowego (styk centralny ma średnicę 4mm). Złącza UHF pracują w paśmie 0-300MHz i nie posiadają stałej impedacji. Stosowane są najczęściej w urządzeniach i antenach krótkofalarskich.

Oferowane złącze jest wtykiem męskim i przeznaczone jest do obsadzenia na współosiowym kablu koncentrycznym 50Ω o średnicy zewnętrznej 4.5-5.5mm, czyli na kablach z rodziny RG-58 stosowanych w radiokomunikacji. Żyła centralna kabla łączona jest z pinem wtyku przez lutowanie. Kontakt ekranu kabla z masą wtyku można zrealizować poprzez lutowanie lub wkręcenie przewodu z wywiniętym ekranem do gwintowanego otworu wprowadzania kabla.

Wtyk UHF/UC1 50Ohm nakręcany na kabel RG-58 Kod producenta 67420

Wymiarowanie wtyku prezentujemy poniżej:

Wtyk UHF/UC1 50Ohm nakręcany na kabel RG-58 Marka Stratos

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Wtyk UHF/UC1 50Ohm nakręcany na kabel RG-58 Waga produktu z opakowaniem jednostkowym 0.02 kg

Wtyk wykonany jest niklowanego stopu miedzi. Impedancja wtyku wynosi 50Ω.

Dane techniczne

  • Złącze: wtyk UHF/UC1 50Ω męski
  • Materiał: niklowany stop miedzi
  • Pasujący przewód: RG-58 i odpowiedniki
  • Impedancja: 50Ω
  • Pasmo pracy: <300MHz
  • Wymiary (długość/średnica w najszerszym miejscu): ok. 33.5/18mm
  • Masa: 17g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
