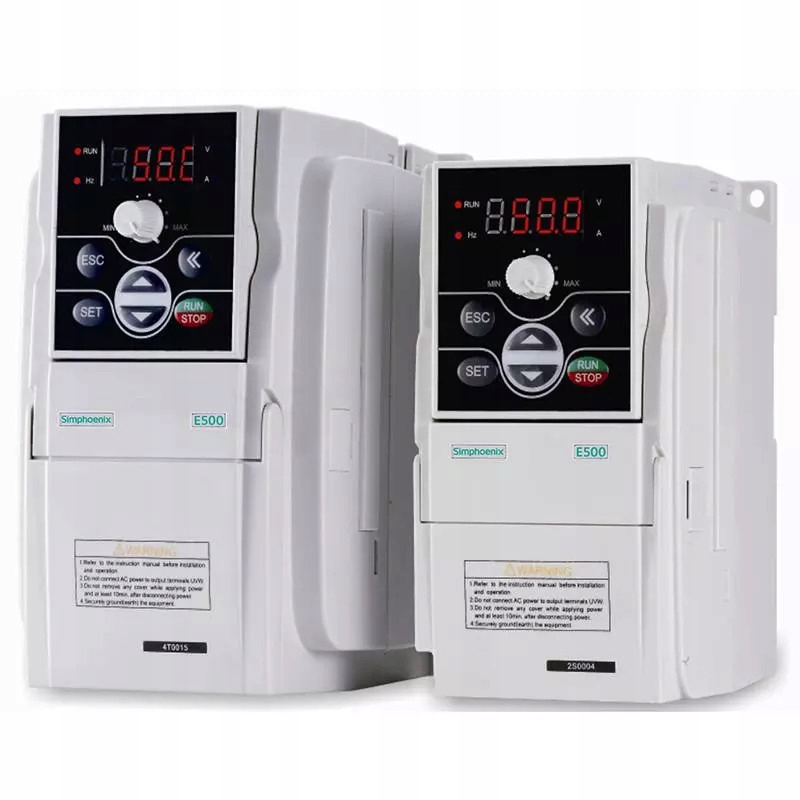

3-фазный инвертор 0,75кВт 2,5А 3x400В Simphoenix

Przemiennik E500-4T0007B

Seria falowników E500 "Osiołek" to wektorowe falowniki ogólnego przeznaczenia. Znajdą zastosowanie w takich aplikacjach jak:

wentylatory, pompy, przenośniki, przesiewacze, praca z silnikami wibracyjnymi, mieszadła, wirówki, wiertarki, szlifierki, nawijaki, piły, młyny, podajniki wibracyjne, transportery i wiele innych.

Nazwa „Osiołek” przylgnęła do serii przemienników E500 za pośrednictwem użytkowników, którzy docenili w tych urządzeniach dużą odporność na ciężkie warunki pracy tj. przeciążenia, wibracje, wysokie i niskie temperatury, agresywne środowisko, zapylenie czy wilgoć. Seria E500 charakteryzuje się bezawaryjną i stabilną pracą, zapewniając ciągłość ruchu układów. Tak jak Osiołek, przemiennik E500 jest wzorem pracowitości, siły i wytrzymałości. Jest po prostu dobrym pracownikiem. Dzięki tym cechom użytkownicy zaczęli go nazywać „Osiołkiem”.

PROSTOTA i NIEZAWODNOŚĆ to główne cechy falowników serii E500 "Osiołek" marki Simphoenix.

Przemienni trójfazowy E500-4T0007B 0,75kW 2,5A

Zasilanie 3x400V

Główne cechy przemiennika:

- moto-potencjometr wbudowany na froncie (wyjmowana klawiatura, możliwość montażu na francie szafy sterowniczej)

- wyjmowana klawiatura, umożliwiająca realizację kopiowania ustawionych parametrów do kolejnych napędów (duża oszczędność czasu parametryzacji)

- sterowanie V/f oraz bezczujnikowe wektorowe (SVC)

- wysoka odporność na wahania sieci ( ±20% )

- ograniczenie prądowe oraz napięciowe przy niskich prędkościach (ustawiane przez użytkownika)

- modbus RTU i port RS-485 w standardzie

- cztery wejścia cyfrowe, dla których przypisano 29 funkcji działania, 16 funkcji przypisanych do wyjść

- wbudowany prosty licznik, który w parze z wejściem cyfrowym może realizować proste zliczania

- wbudowany, intuicyjny regulator PID do regulacji temperatury, ciśnienia, przepływu itp.

- wbudowany moduł hamowania w standardzie

- montaż jeden obok drugiego (montaż na szynie DIN)

- instrukcja w języku polskim dostępna w wersji pdf (dostępna w załącznikach)

Sprawdź recenzję naszych falowników serii E500 na https://www.youtube.com/watch?v=3J1T7pNEdRk&t=1060s

Zaciski sterownicze serii E500

TA,TC – przekaźnik wyjściowy z możliwym obciążeniem styków 1A. Sygnał NO. Programowalne.

X1-X4 – wejścia cyfrowe 24VDC (cztery programowalne). Działają  w trybie NPN. Sterować możemy minusem, zwierając kolejne wejścia do masy (zacisk CM – common, wspólny).

24V – zasilacz 24VDC z wydajnością prądową 50 mA.

VS – zasilanie 10VDC dla zasilenia potencjometru zewnętrznego lub innych zastosowań.

AI – wejście analogowe, którego standard wybieramy za pomocą zworki (0-10VDC lub 4-20mA).

AO – wyjście analogowe 0-10VDC (nie ma możliwości zmiany standardu).

GND – masa dla sygnałów analogowych (CM – masa dla wejść cyfrowych).

OC – wyjście cyfrowe otwarty kolektor (programowalne).

RS+ RS- zaciski komunikacji Modbus RTU (port RS485).

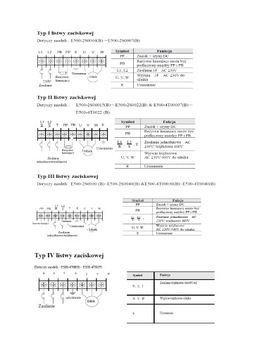

Terminale siłowe serii E500

Szerokie terminale, łatwy i swobodny dostęp.

Kolejno do zacisków L1/R, L2/S podłączamy zasilanie główne 1x230V (przy zasilaniu przemiennika z 1-fazy) R,S,T podłączamy zasilanie główne 3x400VAC (przy zasilaniu przemiennika z 3-faz). Zaciski U,V,W to zaciski silnika. Pomiędzy zaciski PP a PB mamy możliwość podłączenia zewnętrznego rezystora hamowania – w całym typoszeregu moduł hamowania jest wbudowany w standardzie. Nie musimy się martwić o obecność modułu – gdy mamy potrzebę gwałtownego hamowania, dołączamy jedynie rezystor. Zacisk E pełni rolę zacisku ochronnego (PE).

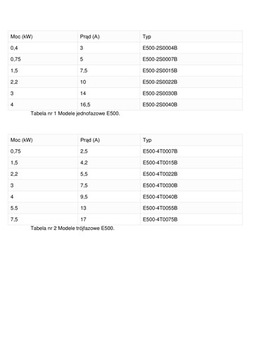

Jak łatwo zauważyć, przemienniki mają większy prąd wyjściowy niż standardowe konstrukcje spotykane na rynku. Dla mocy 5,5KW przeważnie wskaz prądu wynosi 12A – w przypadku Simphoenix mamy 1A nadwyżki, co jest bardzo dużym atutem. Nadwyżki prądu występują praktycznie w całym typoszeregu mocy. Warto nadmienić, że przemiennik radzi sobie z bardzo dużymi wahaniami napięć. Rozpiętość napięć wynosi:

zasilanie jednofazowe 180VAC – 260VAC;

zasilanie trójfazowe 300VAc – 460VAC;

Przemiennik może się szczególnie sprawdzić w instalacjach, gdzie występują właśnie duże zmiany napięć zasilania. Przeciążalność przemiennika wynosi 150% prądu znamionowego przez okres 60 sekund. Biorąc pod uwagę nadwyżkę prądu znamionowego, w niektórych wypadkach przemiennik pozwoli na operowanie z silnikami większymi, niż wskazuje na to moc znamionowa (szczególnie w przypadku pomp i wentylatorów, gdzie z reguły są to obciążenia lekkie i niedociążone).

Falowniki dostępne wprost z magazynu w Polsce, od bezpośredniego dystrybutora rozwiązań marki Simphoenix, za pośrednictwem firmy o tej samej nazwie reprezentującej Simphoenix Electric Technology w Polsce.

Simphoenix Electric Technology Co., Ltd jest certyfikowanym przez państwo prywatnym przedsiębiorstwem high-tech, a także przedsiębiorstwem programistycznym uznanym przez Shenzhen Science and Information Bureau. Założona w 2004 roku firma Simphoenix zajmuje się głównie badaniami i rozwojem, produkcją, marketingiem i serwisem produktów do kontroli przemysłowej. Główne produkty firmy to falowniki, sterowniki serwo, PMSM, PLC, HMI itp.

Simphoenix stara się być niezawodną i szanowaną marką automatyki.
